缩放五倍式受电弓组装结构三维设计

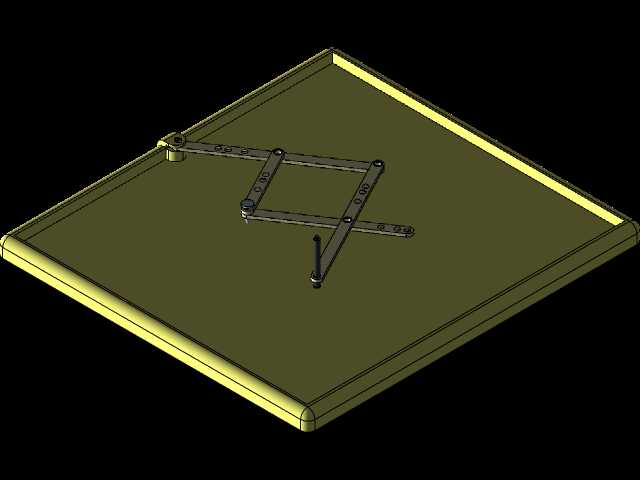

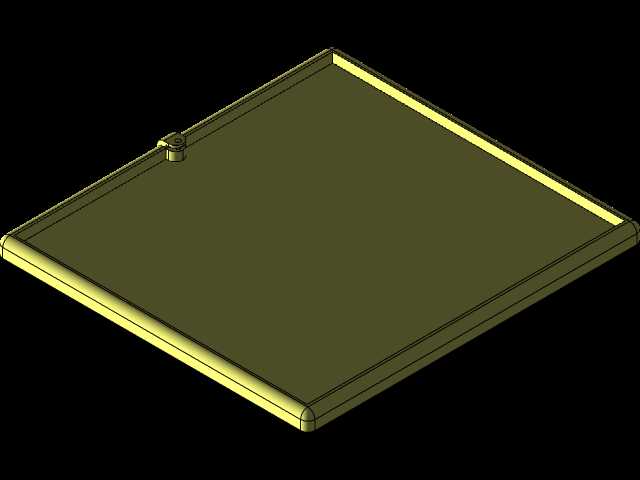

　　这套受电弓组装结构，核心是针对缩比试验场景开发的传动取电组件，日常多应用在轨道交通缩比验证台、小型轨道教具、低压试验线的移动受电单元上，区别于干线机车使用的大尺寸受电弓，这套结构做了五倍比例缩放，整体安装边界控制在方形基板范围内，基板做了圆角包边处理，边缘预留的铰接安装座直接和基板一体成型，省去了额外的支座装配工序，安装时只需将基板通过四个角的沉孔固定在移动载体顶面，不需要额外调整安装基准面。从功能逻辑上看，这套结构采用平行四边形连杆传动原理，多根杆件通过铰接铆钉串联，其中竖直布置的触杆是核心取电部件，触杆顶端的接触端做了圆弧过渡，避免和供电网线接触时出现卡滞、刮线问题，连杆组的铰接点全部采用轴套配合，转动间隙控制在0.1mm以内，

　　保证升降动作时不会出现横向晃动，传动过程中平行四边形结构可以始终保持触杆处于竖直状态，不管升弓到什么高度，触杆和供电网线的接触端面都能保持垂直贴合，不会出现偏磨导致的接触不良问题。设计过程中优先考虑了动作可靠性，每根杆件的截面都做了等强度处理，铰接位置的加厚凸台可以避免长期转动出现的孔位磨损，基板采用平板式结构，除了作为整个受电弓的安装载体，还能在升弓降弓过程中为连杆组提供下部限位，当受电弓完全降落后，所有杆件都能平铺在基板表面，不会出现杆件翘起超出安装边界的问题，升弓动作时，连杆组沿着铰接点转动，触杆平稳抬升，整个升弓行程内没有运动死点，手动抬升触杆时的阻力均匀，没有卡顿感。从实际应用场景出发，

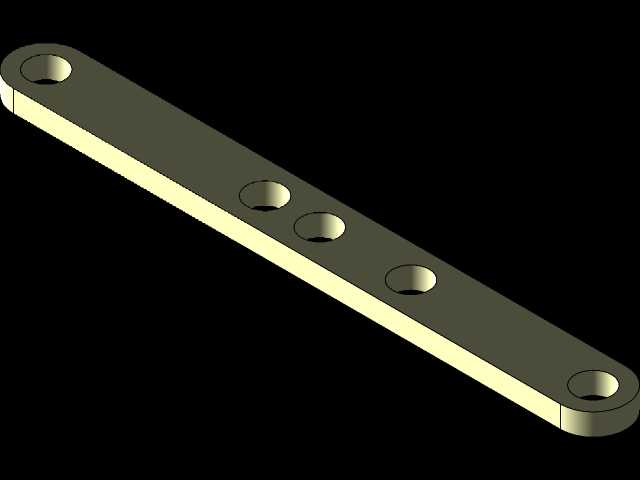

　　这类缩比受电弓结构不需要匹配高压气动升弓机构，依靠杆件本身的配重和接触压力就能完成稳定取电，适合用在教学演示台架、小型轨道巡检模型、低压供电移动小车上，安装时不需要复杂的调试，只要保证基板安装面水平，触杆的运动轨迹就不会出现偏移，所有铰接铆钉都采用标准件，后期维护时只需要更换磨损的铆钉就能恢复转动精度，不需要整体更换连杆组件。结构设计上没有采用复杂的异形曲面，所有杆件都是等截面直杆，加工时可以直接采用型材切割后打孔，不需要开模定制，基板的平板结构也可以直接采用板材铣削加工，加工成本低，装配时只需要按照铰接顺序将杆件用铆钉串联，最后固定到基板的铰接座上即可，装配工序简单，不需要专用工装就能完成整机组装。考虑到缩比模型的使用特性，

　　这套结构的所有运动部件都做了防脱设计，铆钉端部做了墩头处理，长期往复转动也不会出现铆钉脱落、杆件散架的问题，触杆的底端做了限位凸台，当升弓到最大高度时，凸台会和下部连杆接触，限制最大升弓高度，避免抬升过度导致连杆机构过死点卡滞，降弓时的最低位置也通过基板平面做了硬限位，不需要额外加装限位块就能控制行程范围。在接触性能上，触杆的接触端采用耐磨材质设计，长期和供电网线摩擦也不会出现过度磨损，连杆组的传动比经过匹配，抬升触杆时的力传导均匀，只需要很小的力就能完成升弓动作，降弓时依靠杆件自重就能平稳下落，不会出现冲击磕碰基板的问题，整个结构没有冗余部件，所有零件都承担实际功能，没有装饰性结构，完全按照功能需求设计，不管是用于结构教学演示，还是作为小型移动设备的取电组件，都能满足稳定运行的需求。
