单轴小型旅居拖挂车厢结构设计

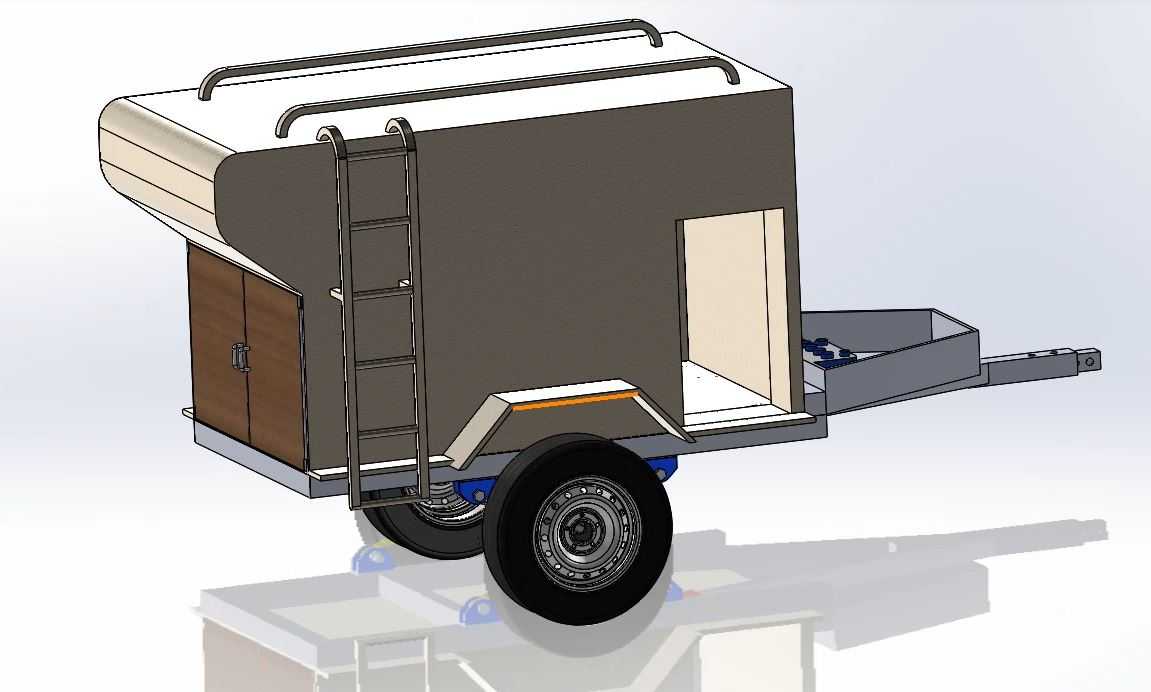

　　这款单轴小型旅居拖挂结构，主要面向短途户外露营、近郊休闲出行的轻量化拖曳需求，适配多数家用SUV、紧凑型皮卡的拖曳挂载能力，无需额外升级车辆拖挂资质即可合规使用。从结构布局来看，整体采用单轴单排轮承载设计，轮组布置在车厢重心偏前位置，行驶过程中可将合适的下压力传递至牵引车拖钩，避免高速行驶时出现拖挂摆振、甩尾的风险，轮拱上方预留了足够的减震跳动空间，匹配常规板簧加阻尼减震的悬挂结构，可应对非铺装路面的颠簸冲击，不会出现轮组与车厢底板剐蹭的问题。车厢主体采用方管焊接骨架加外覆蒙皮的承载结构，前部做了流线型收窄过渡，可降低行驶过程中的迎风阻力，减少牵引车的额外油耗，顶部设置了两根纵向行李架，可固定露营天幕、折叠桌椅等外置装备，

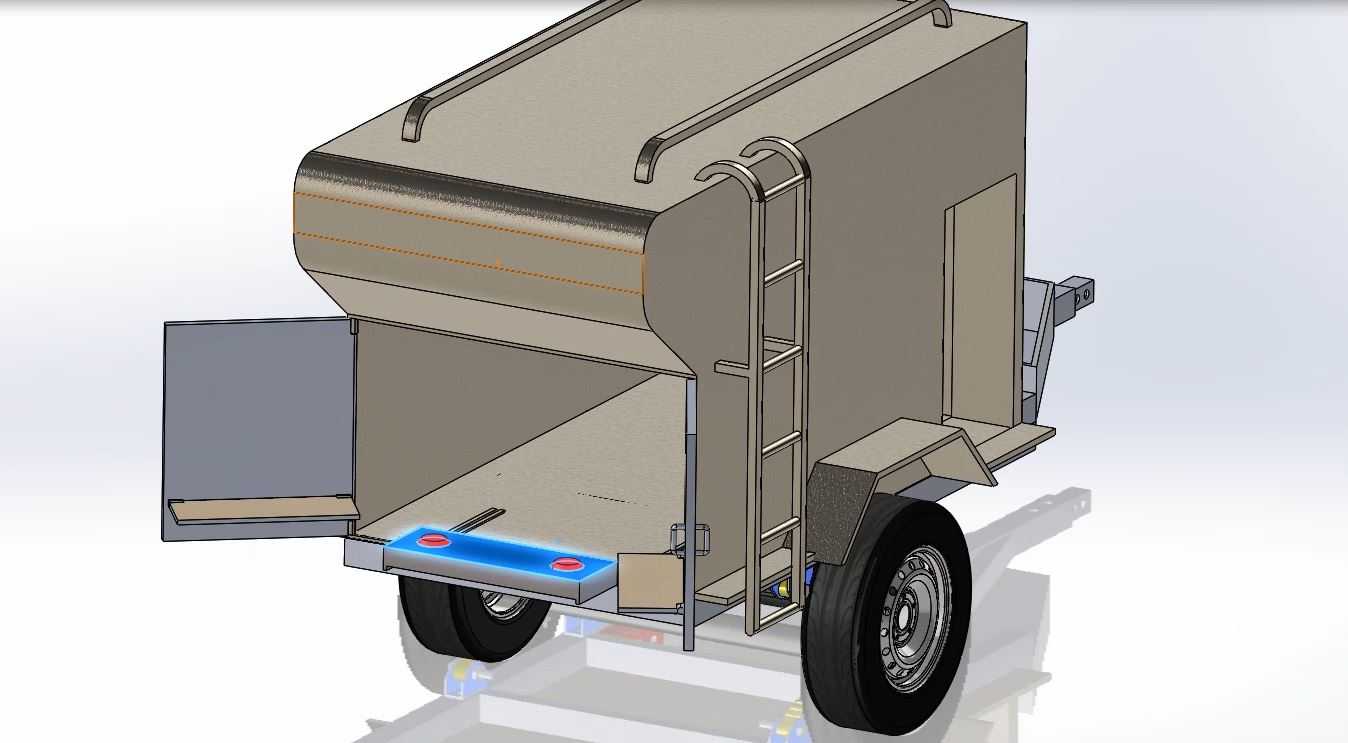

　　侧面外置的爬梯直接连通车顶平台，方便人员取放顶部行李，也可作为车顶观景的辅助攀爬结构。车厢侧部设置了双开式储物舱门，内部为贯通式储物空间，可放置户外炊具、备用储水容器、维修工具等不常取用的物品，避免占用车厢内部的乘坐与休息空间；车厢侧部的开门位置做了下沉式踏步设计，踏步与车架直接焊接固定，承重能力满足成年人正常进出的需求，不会出现长期使用后变形松动的问题。前部的牵引连接结构采用标准的50mm球头拖挂接口，匹配国内通用的家用车拖钩尺寸，接口处集成了刹车信号、示宽灯信号的接线插座，可直接与牵引车的灯光系统联动，满足道路行驶的灯光法规要求；牵引梁部分做了加强筋焊接处理，可承受起步、制动时的纵向冲击，

　　在非铺装路面拖拽时也不会出现梁体变形的问题。从安装边界来看，整车总宽度控制在1.8米以内，总长度不含牵引梁部分约2.6米，整体高度不超过2.2米，可顺利通过常规的限高杆、地下车库入口，日常停放时不会占用过多的停车位空间；车厢底部距离地面的最小间隙为280mm，可应对乡村土路、露营地草地的轻度越野路况，不会出现底盘托底磕碰的问题。设计过程中优先考虑了轻量化需求，骨架采用薄壁高强度方管，外蒙皮采用轻质复合板材，整备质量控制在500kg以内，不会对牵引车的动力输出造成过大负担，同时车厢内部预留了床铺、简易操作台的安装空间，可满足2人短途露营的休息需求，内部侧壁预留了保温层填充间隙，后期可加装保温棉实现四季使用。

　　轮组选用常规的13寸乘用车轮毂加真空轮胎，配件通用性强，野外出现爆胎问题时可快速找到替换配件，轮毂的螺栓孔距与多数微型乘用车通用，无需定制专用配件。车厢尾部预留了牌照安装位与后示宽灯、刹车灯的安装接口，可满足上路行驶的法规要求，后保险杠位置做了突出设计，可在倒车时缓冲碰撞冲击，保护车厢主体结构不受损伤。
