带折叠起重梯的栏板货运皮卡结构设计

　　这款带折叠起重梯的栏板货运皮卡，核心面向城郊零散工程物料转运、小型设备上门安装、村镇建材配送这类需要兼顾通行灵活性与小吨位起重装卸的场景，区别于常规货运皮卡只能依赖人工或者外部吊装设备装卸的局限，把折叠式起重梯集成在货箱前端靠近驾驶室的位置，不需要额外改装副车架就能实现自装自卸，在狭窄的乡村巷道、小区地下车库这类大型起重车辆无法进入的作业场景里，能独立完成0.8吨以内物料的垂直提升与货箱内码放作业。从结构布局来看，整车沿用常规双排皮卡的底盘基础，前轮采用独立悬架适配铺装路面快速通行，后轮采用钢板弹簧非独立悬架承载货箱载荷，轴距控制在3.2米级别，整车长度不超过5.4米，满足蓝牌车辆的上路尺寸要求，转弯半径控制在6.2米以内，能在3.

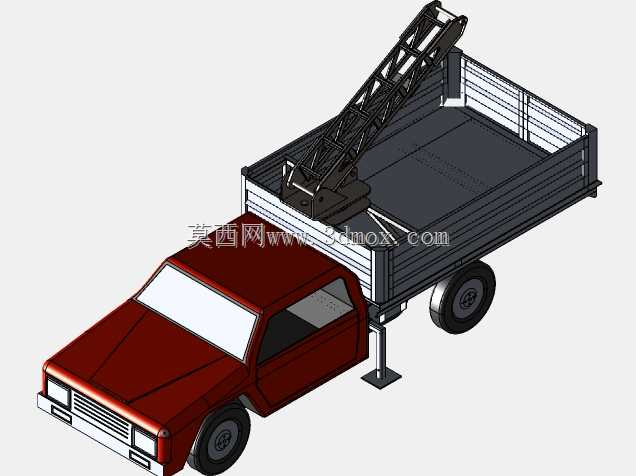

　　5米宽的村道完成掉头操作。货箱采用边板可翻转的栏板结构，货箱内长2.1米、内宽1.6米、栏板高度0.55米，常规状态下载货容积达到1.8立方米，边板采用1.5毫米厚的冷轧钢板冲压成型，侧边设置有等间距的加强筋，避免重载时栏板出现外胀变形，货箱底板采用3毫米厚的花纹钢板，下方布置三根横向加强梁与底盘纵梁连接，保证集中载荷下底板不会出现凹陷变形。集成在货箱前端的折叠起重梯，采用多段铰接的桁架式结构，每段臂架采用矩形钢管焊接成型，截面尺寸40*60毫米，壁厚3毫米，臂架之间的铰接点采用带自润滑衬套的销轴连接，日常作业不需要频繁加注润滑脂，折叠状态下臂架整体平卧在货箱前端上方，最高点距离地面高度不超过2.1米，不会遮挡驾驶室后窗的观察视野，也不会超出整车限高要求。作业状态下臂架可通过手动液压泵驱动逐节展开，最大伸展长度达到3.8米，最大作业高度距离地面4.2米，臂架末端设置有可折叠的吊钩，额定起重量随臂展长度变化，全缩状态下最大起重量0.8吨，全伸状态下额定起重量0.2吨，能满足将地面的小型设备、成袋建材提升至二楼作业面，或者将货箱内的物料吊运至地面的需求。为了保证起重作业时的整车稳定性，货箱下方两侧各设置了一个可手动伸缩的液压支腿，支腿行程0.4米，支腿盘采用直径200毫米的圆形钢板，作业时支腿伸出支撑在地面，将整车后部抬升10毫米左右，抵消悬架的弹性变形，避免起重作业时车辆出现侧倾或者悬架过载，支腿上设置有机械锁止结构，伸出到位后自动锁止，

　　防止作业过程中支腿回缩引发安全事故。驾驶室采用常规双排五座布局，前排座椅可前后调节适配不同身高的操作人员，后排座椅可折叠容纳小型工具或者随行作业人员，驾驶室前部保留了常规皮卡的进气格栅、组合大灯与前保险杠结构，前挡风玻璃倾角设置为28度，兼顾高速行驶的空气阻力与驾驶视野，车门采用整体冲压成型，车窗采用电动升降结构，侧窗面积足够观察车辆两侧的作业环境。从设计思路上，这款车型没有追求大吨位的起重能力，而是把核心放在场景适配性上，所有附加的起重结构、支腿结构都采用轻量化设计，整套上装附加重量控制在280公斤以内，不会过度占用车辆的额定载质量，日常不需要起重作业时，折叠的臂架不会占用货箱的有效装载空间，和常规栏板皮卡的使用体验没有明显差异，

　　只有在需要吊装作业时才展开臂架与支腿，实现一车多用的效果。结构建模过程中，所有铰接点的运动间隙都预留了0.5毫米的装配余量，避免焊接变形导致臂架展开卡滞，液压管路沿着货箱侧边的纵梁布置，采用管卡固定，避免行驶过程中管路晃动磨损，液压系统的手动泵设置在货箱前端左侧位置，操作人员站在地面就可以操作臂架的起落与伸缩，不需要爬到货箱上操作，降低作业过程中的坠落风险。货箱的后栏板采用可向下翻转的结构，翻转后可作为装卸跳板，配合起重梯完成轮式小型设备的上下货箱作业，后栏板的锁止机构采用快拆式插销，不需要额外工具就能在10秒内完成栏板的开启与锁止。整车的重心设计上，起重梯的固定底座采用加厚钢板焊接在底盘纵梁的延伸段上，保证起重载荷直接传递到底盘纵梁，不会出现货箱局部受力过大的问题，空载状态下整车前后轴荷分配为58:42，重载状态下前后轴荷分配为42:58，符合货运车辆的轴荷分配要求，保证行驶与作业过程中的稳定性。
