曲面顶盖双开窗电子元件安装附件盒

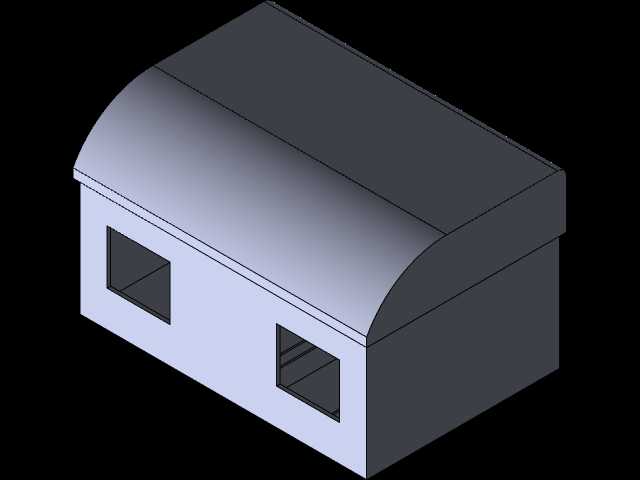

　　这款带弧形顶盖的盒体结构，最初是为小型工控回路里的零散电子元件收纳防护设计的，日常做设备改造、小型实验台搭建的时候，经常会遇到零散的继电器、接线端子、小型信号转换模块没有合适安装位的问题，直接裸露在设备台面上不仅容易积灰，被工具磕碰、接线拉扯导致松脱的概率也很高，这个盒体就是针对这类零散小元件的安装需求做的结构设计。从结构细节来看，盒体下半部分为直壁矩形腔体，上盖采用圆弧过渡的曲面造型，相比纯平的上盖结构，曲面顶盖的抗形变能力更强，3D打印制作时不需要额外加过多加强筋就能避免打印冷却过程中的翘曲问题，同时弧形顶面不会积存灰尘、切削液飞溅的液滴，在车间多尘、有少量切削液飞溅的工位场景下，防护表现比平盖结构更实用。

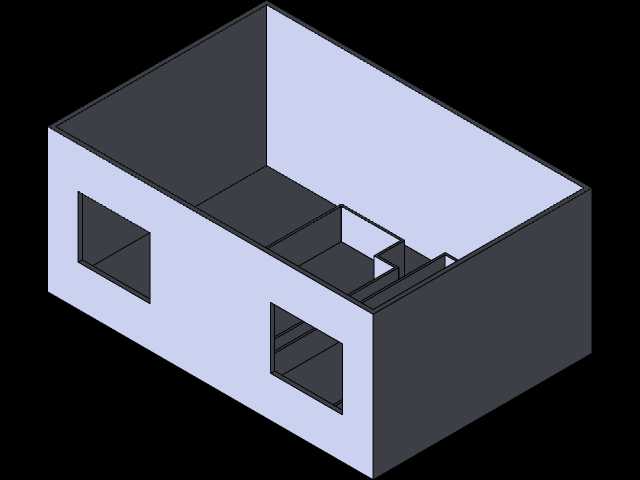

　　盒体侧壁预留了两个方形开窗，这两个开窗的位置是按照常用小型电磁继电器的接线方向、小型电路板的外接接口位置预留的，不需要后期在盒体上额外开孔走刀，安装时继电器的接线端子、电路板的外接插针可以直接从开窗位置伸出，既方便外部接线操作，也能避免线缆在盒体内过度弯折导致的线芯断裂问题，开窗的边缘做了0.2mm的微小倒角，3D打印后不会产生锋利的毛边刮伤线缆绝缘层。设计阶段特意把盒体的内壁安装位做了通用化处理，腔体内壁预留了2mm宽的凸台，既可以用自攻螺丝直接固定厚度1.6mm的通用环氧电路板，也可以用热熔胶、双面胶固定小型继电器、接线端子等元件，不需要针对特定元件做定制化的安装柱，适配性更强。盒体与上盖的配合面做了0.15mm的间隙预留，

　　这个间隙值是针对FDM3D打印的常规精度设置的，打印完成后不需要额外打磨就能实现顺畅扣合，扣合后配合面的缝隙小于0.2mm，能够阻挡大部分车间浮尘进入盒体内部，同时不需要额外加卡扣或者螺丝固定，日常检修的时候直接掀开上盖就能操作内部元件，拆装效率很高。从安装边界来看，盒体底部为完整平面，可以直接用双面胶、魔术贴固定在设备台面、型材机架的平面上，也可以在底部四个角预留的沉孔位置拧入M3的自攻螺丝做刚性固定，固定后整体突出安装面的高度较低，不会和周边的走线、运动部件产生干涉。在实际使用场景中，这类小盒体除了安装继电器和小型控制电路板，也可以用来收纳小型传感器的接线端子、设备的备用保险丝、零散的接线端子等小零件，

　　3D打印的制作方式可以根据实际安装空间的大小等比例缩放盒体尺寸，不需要重新开模，小批量制作的成本远低于定制注塑盒体。设计时特意规避了复杂的倒扣、薄壁结构，整体最小壁厚设置为2mm，即使是入门级的FDM3D打印机，用普通PLA、PETG耗材也能顺利打印，不需要添加支撑结构，打印完成后只需要简单去除底部的打印 raft 就能直接使用，后期如果需要调整开窗位置、增加额外的走线孔，也可以直接在原模型上快速修改，适配不同的安装需求。盒体的曲面顶盖除了提升结构强度，也能避免盒体上方放置小工具时出现打滑掉落的问题，平盖结构上放置螺丝刀、小扳手等工具很容易因为台面震动滑落，弧形顶面的接触面积小，工具无法稳定放置，能间接避免工具砸坏盒体或者周边元件的问题。腔体内的有效安装空间经过测算，可以同时容纳两个常用的HH52P小型电磁继电器加上配套的接线端子，或者一块尺寸不超过60mm*40mm的小型控制电路板，足够覆盖大部分小型工控回路、实验台电路的元件安装需求，侧壁开窗的高度距离盒体底部有5mm的距离，即使盒体内部有少量冷凝水或者积尘，也不会从开窗位置漏出影响外部设备。
