一字型胶柄手动螺丝刀三维数模

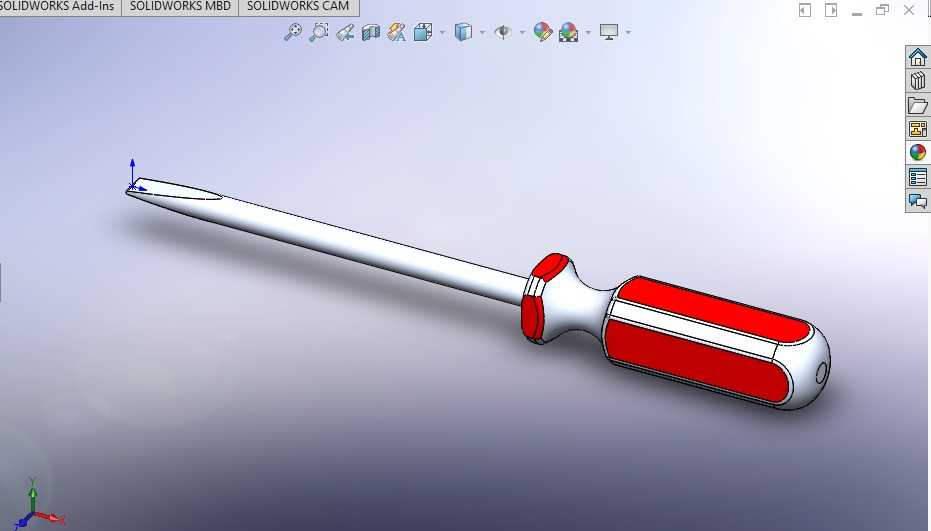

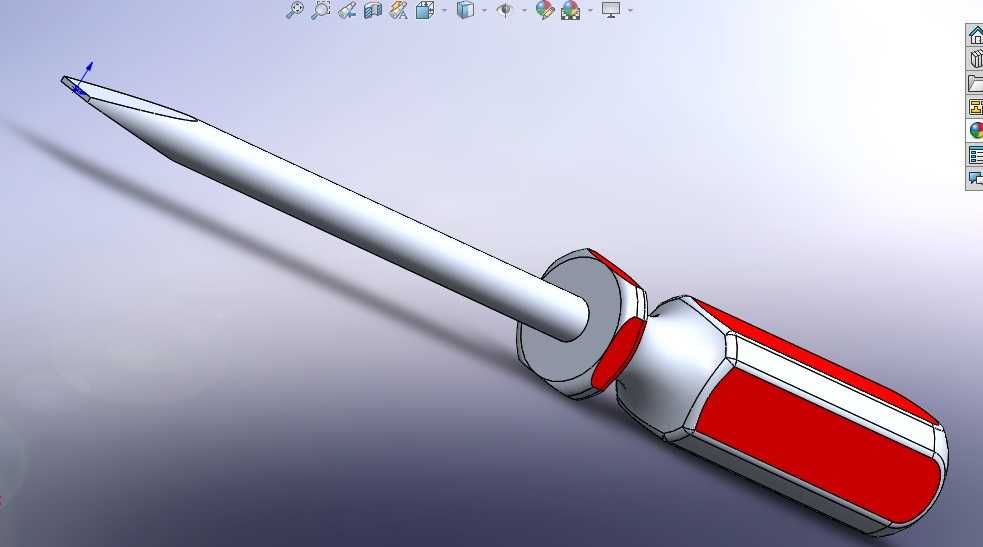

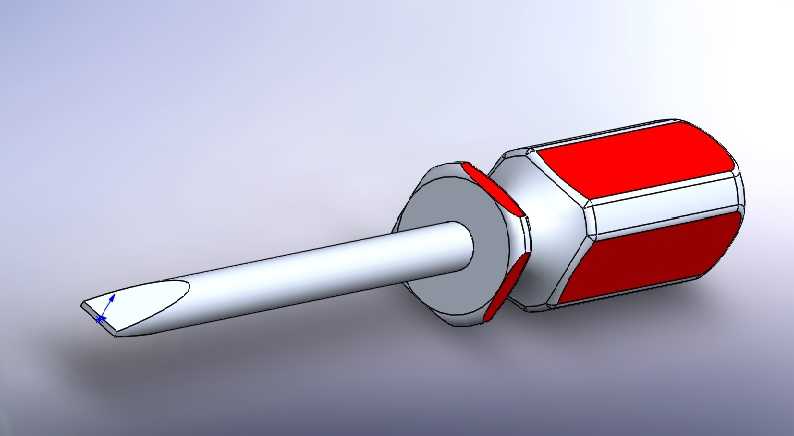

　　这款手动一字螺丝刀的数模还原了日常装配、维修场景中最常用的紧固工具结构，从实际使用的受力逻辑出发完成整体结构搭建。先看批杆部分，采用直杆贯通式的受力结构，批头为标准一字平口，刃口做了微小的倒角处理，避免使用时刃口崩裂或者刮花螺丝槽口，批杆整体采用等直径圆杆设计，从批头一直贯通到手柄尾部，这种结构能承受较大的扭转力矩，在拧动锈蚀或者紧固力矩较大的螺丝时，不会出现批杆与手柄连接位置断裂的问题，批杆靠近手柄的位置设置了一圈金属挡圈，一方面可以限制批杆插入手柄的深度，保证装配时的定位精度，另一方面在手部用力推送螺丝刀时，挡圈可以承接轴向的推力，避免批杆受力后向手柄内部滑移。手柄部分采用多面棱形的防滑结构，整体为红银双色的包覆设计，

　　握持区域的截面不是正圆形，而是做了三个平面的切边处理，手部握持时手指可以贴合在平面上，拧动时不会出现打滑的情况，手柄的尾部做了圆弧过渡，掌心抵靠在尾部施力时不会有硌手的问题，手柄内部的批杆连接位做了六边形的卡位结构，和批杆尾部的六角段配合，扭转力矩可以直接从手柄传递到批杆，不会出现相对转动的情况。从实际应用场景来看，这款螺丝刀覆盖了电子装配、设备维保、家用拆装、五金维修等多个场景的一字螺丝紧固需求，批头的平口厚度匹配常规M2到M6规格的一字开槽螺丝，刃口宽度和螺丝槽口的长度适配，拧动时可以完全嵌入螺丝槽内，不会出现滑脱的问题。设计过程中充分考虑了人机工程的边界尺寸，手柄的最大直径控制在35mm左右，适合成年男性的手掌握持，

　　整体长度控制在200mm上下，其中批杆长度约120mm，手柄长度约80mm，这个长度比例既可以保证在狭窄空间内操作时有足够的批杆深入长度，又不会因为整体过长导致操作时力矩过大拧断螺丝。手柄的防滑棱深度控制在1.5mm，既可以保证防滑效果，又不会因为棱边过深导致握持时硌手，表面的包覆层模拟了软胶材质的触感，在手部有少量油污的情况下依然可以保持足够的摩擦力。批头的角度设计为15度的楔角，这个角度的刃口既有足够的强度，又可以顺利插入不同深度的一字螺丝槽内，批头的顶端做了0.2mm的钝化处理，避免尖锐的刃口划伤操作人员或者工件表面。从安装和使用的边界来看，这款螺丝刀不需要额外的配套安装件，属于手持独立使用的工具，

　　操作时的空间边界只需要预留比螺丝刀总长度多50mm的轴向操作空间，径向只需要预留直径60mm的转动空间即可完成操作，适合在设备内部狭窄空间、电路板周边等操作空间受限的场景使用。结构上没有多余的活动部件，整体为刚性连接结构，数模还原了各个零件的装配关系，包括批杆和挡圈的过盈配合、批杆和手柄的注塑包覆连接、手柄表面双色材质的分模位置，所有的圆角、倒角细节都按照实际量产的五金工具工艺要求制作，没有出现工艺无法实现的尖锐棱角或者倒扣结构，批杆的表面粗糙度模拟了电镀处理的光滑表面，手柄表面模拟了磨砂质感的塑胶表面，不同材质的视觉区分清晰，既可以用于工具类产品的结构设计参考，也可以用于装配场景的三维布局演示、维修培训的教具模型使用。在实际的设备维保场景中，这类一字螺丝刀还可以配合敲击使用，贯通式的批杆结构允许用锤子敲击手柄尾部，给螺丝施加轴向的冲击力，用来拆卸锈蚀卡死的一字螺丝，挡圈的存在可以避免敲击时冲击力直接作用在塑胶手柄上，防止手柄开裂。手柄尾部的圆弧面设计可以均匀分散敲击时的反作用力，减少掌心受到的冲击痛感。数模中各个零件的壁厚都按照实际产品的工艺要求设置，塑胶手柄的最小壁厚控制在2.5mm以上，保证注塑成型时不会出现缩痕、缺胶的问题，金属批杆的直径设置为6mm，满足常规手动操作的扭转强度要求，按照普通碳钢的材料强度计算，最大可以承受约12N·m的扭转力矩，覆盖了绝大多数手动紧固场景的力矩需求，不会出现批杆扭断的情况。
