液压联锁制砖设备结构设计方案

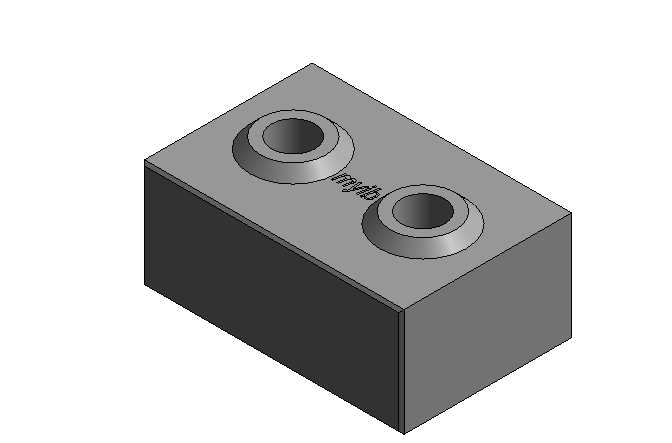

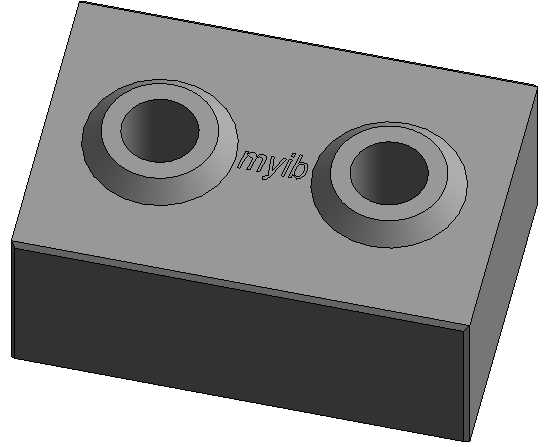

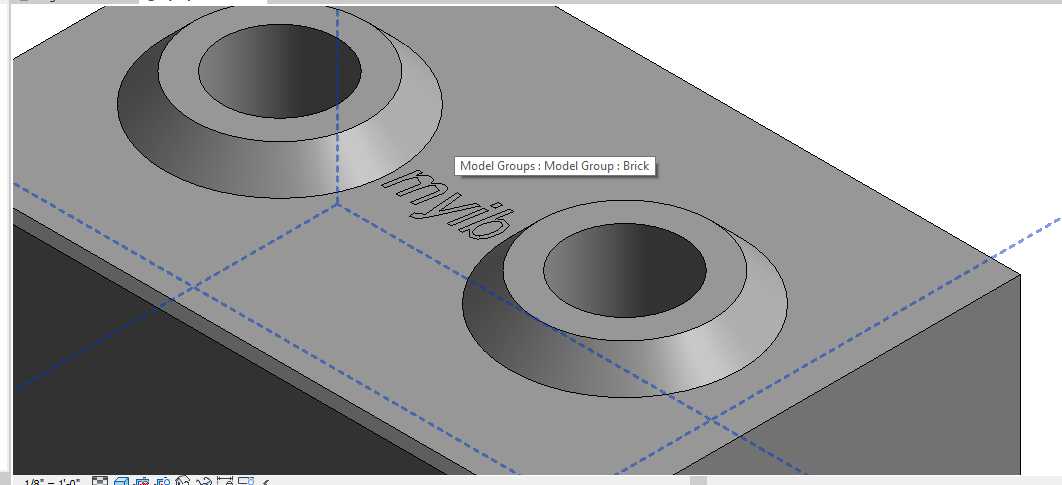

　　在建材生产领域，尤其是新型墙体材料、路面铺装砖的生产场景中，联锁制砖设备是核心成型装备，区别于传统振动成型制砖设备，液压驱动的联锁制砖机依靠稳定的压制成型力，能够保障砖坯内部物料密实度均匀，成型后的联锁砖尺寸精度更高，拼接互锁结构的配合公差可控，铺装后整体结构稳定性更强，可广泛应用于市政道路铺装、水利护坡工程、墙体砌筑等不同作业场景，适配粉煤灰、矿渣、水泥、砂石等多种不同配比的制砖原料，通过更换模具即可生产不同规格、不同联锁结构的砖型。

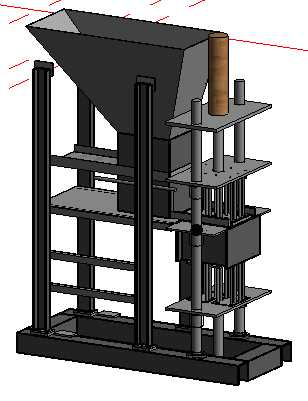

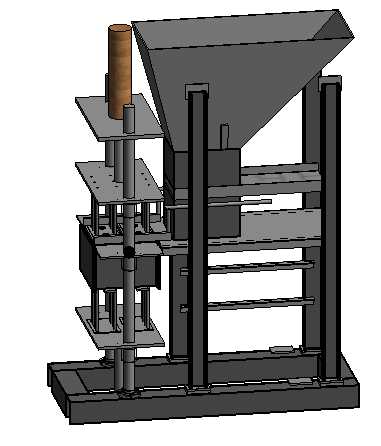

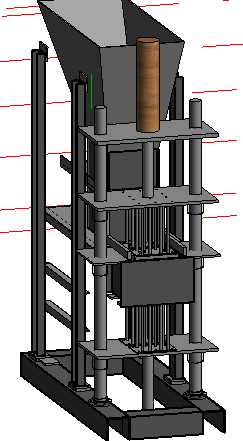

　　这套液压联锁制砖机的整体结构采用四柱式承载框架搭配多层模架布局，顶部设置的大料斗用于承接混合完成的制砖原料，料斗下方对应布料工位，可将原料均匀送入下方模腔内部；设备右侧布置的主液压缸为核心执行部件，缸体垂直安装于上模架安装板上方，活塞杆端连接上压头组件，可沿垂直方向完成压合、保压、回程动作，压制过程中压力输出平稳，可根据不同原料特性调整压制压力与保压时长，避免砖坯出现分层、缺角、密实度不足等成型缺陷。设备的多层模架结构从下到上依次为下模安装底座、脱模顶升板、模腔固定板、上压头导向板，各层板件之间通过垂直布置的导向光轴实现运动导向，配合框架两侧的重型直线导轨承载侧向载荷，保障模架上下运动过程中无偏摆，上下模合模时同轴度误差控制在合理范围内，避免模具出现啃模、磨损过快的问题。

　　从结构设计思路来看，这套设备优先考虑了成型过程的受力合理性，底部承载底座采用加厚型钢焊接结构，整体做时效处理消除焊接内应力，避免设备长期承受大吨位压制力后出现底座变形，影响成型精度；四根主承载立柱采用高强度圆钢加工，表面做淬火处理提升耐磨性能，立柱与各层安装板的连接位置采用锁紧螺母配合定位套结构，保障装配后整体框架的刚性，压制过程中框架的弹性变形量控制在成型工艺允许的范围内。模架部分的导向结构采用无油润滑衬套配合光轴的方案，相比直线导轨更适配制砖车间多粉尘的作业环境，可减少粉尘进入运动副造成的异常磨损，降低日常维护频次。设备的脱模机构集成于下模架下方，采用独立的顶升液压缸驱动，可在压制成型完成后带动下模顶升，将成型完成的砖坯平稳顶出模腔，顶升过程中各点顶升力均匀，避免砖坯脱模时出现断裂、变形。

　　关于安装边界与外形尺寸，这套设备整体采用立式布局，设备总高度适配常规工业厂房的层高要求，安装时仅需要平整的硬化混凝土地面即可，无需额外做复杂的设备基础，地面承载能力满足设备总重加上压制过程动载荷的要求即可；设备的宽度方向预留了足够的操作与维护空间，侧面可布置原料输送机构、砖坯输送接料机构，实现从布料、压制、脱模到砖坯输出的连续作业流程，设备后侧预留液压站、电控系统的安装接口，液压管路采用沿立柱、架体内部走线的布局方式，避免管路外露造成的磕碰损坏，同时也能减少车间粉尘对管路接头的污染。

　　在实际生产应用中，这套液压联锁制砖机的结构设计充分考虑了制砖工艺的全流程需求，料斗的出料口位置对应模腔的布料区域，配合往复式布料机构可将原料均匀填充到模腔各个角落，尤其是联锁结构的凹凸位置，避免出现局部缺料造成的砖坯结构缺陷；上压头的压合面做了表面硬化处理，长期压制过程中不易出现压痕、磨损，保障砖坯表面平整度。设备的各运动部件均设置了限位保护结构，上压头下行、脱模顶升的行程都设置了硬限位与电气限位双重保护，避免超程运行造成的设备损坏。整体结构没有冗余的设计，所有承载部件都经过受力校核，在满足压制力要求的前提下尽可能控制设备整体重量，降低制造成本的同时也减少了设备运输、安装的难度，对于中小型建材生产企业、现场移动式制砖作业场景都有较好的适配性，设备的模块化模架设计也方便后续根据生产需求更换不同规格的模具，快速切换生产不同类型的联锁砖产品，无需对设备主体结构做大规模改动。
