连锁制砖生产设备三维结构设计

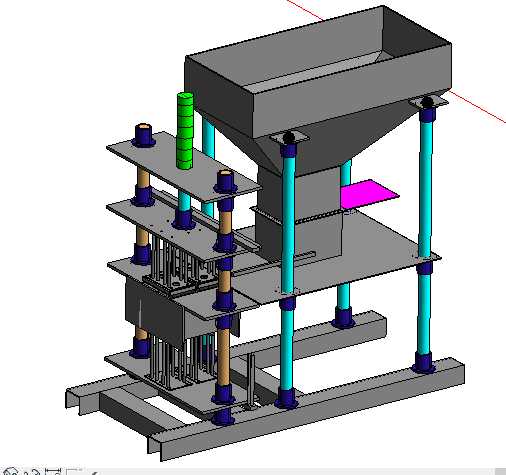

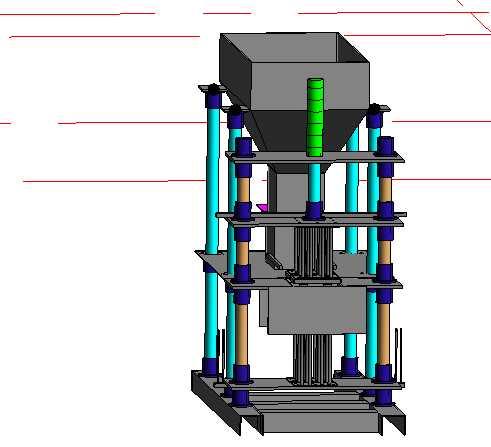

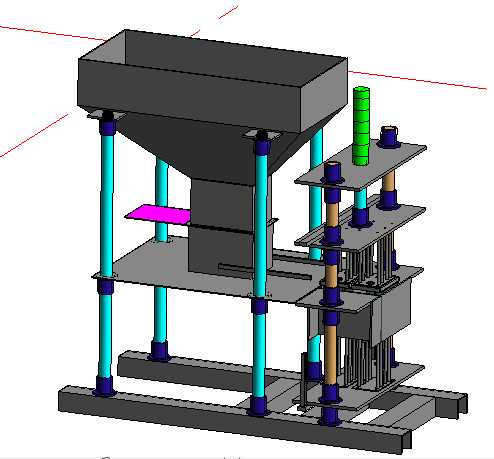

　　在墙体材料生产、市政步道砖预制、护坡连锁块加工等场景中，这类连锁制砖设备承担着原料压制成型的核心工序，区别于传统人工预制或简易振动成型设备，该结构通过多工位分层压合的方式，可实现连锁砌块的一次压制成型，成型后的砌块具备互锁结构，铺设时无需额外砂浆勾缝即可形成稳定的整体铺装层，广泛应用于水利护坡、停车场铺装、乡镇道路硬化等工程领域。从结构设计逻辑来看，设备上部的大容积料斗用于承接混合完成的混凝土或粉煤灰基原料，料斗下部设置分料工位，可将原料均匀填充至下方的模具型腔中，四根带导向套的 cyan 色立柱作为整机的承载导向构件，贯穿上下多层安装平台，所有压合工位的运动部件均沿立柱做垂直方向的直线运动，

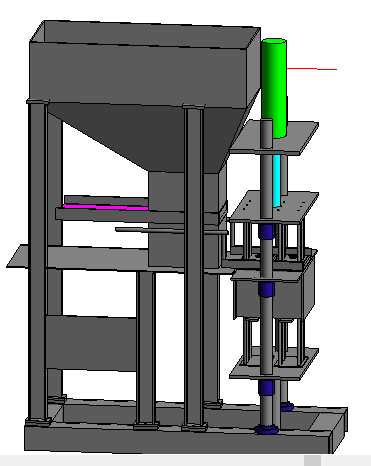

　　避免压合过程中出现偏载导致的模具磨损或砌块成型密度不均问题。设备右侧分层布置的多层平台为压合执行机构的安装载体，不同高度的平台分别安装上压头、模框定位组件、下顶升机构，其中绿色的螺旋导向构件用于控制压头的下行行程，保证每次压合的压力传递均匀，成型后的砌块尺寸公差控制在建材行业允许的偏差范围内。设计过程中优先考虑了设备的安装边界，整机底部采用整体式焊接机架作为承载基础，机架的横向跨度预留了模具更换的操作空间，纵向长度覆盖料斗落料、填料、压合、脱模出砖的全工位行程，安装时仅需将底部机架通过地脚螺栓固定在平整的混凝土地面上，无需额外搭建复杂的安装基础，适配中小型建材厂的车间布局条件。从功能特性来看，该结构采用多立柱同步导向的设计，

　　相比单臂或双立柱压合结构，压合过程中各受力点的载荷分布更均匀，可适配更大尺寸的连锁砖模具，单次压合可成型多块连锁砌块，生产效率较传统简易设备提升40%以上；料斗的倾斜角度按照散料流动特性设计，可避免含水率10%-15%的混凝土原料在料斗内出现架桥堵料问题，保证填料过程的连续性。分层式的平台设计也为后续的维护保养提供了便利，易损的压头衬板、导向套密封件均可在对应平台层面直接拆卸更换，无需拆解整机主结构。在结构细节处理上，所有立柱与平台的连接位置均设置了加强筋板，抵消压合过程中产生的交变载荷，避免长期运行后平台出现变形；各运动副位置预留了润滑注油通道，可在设备运行过程中定期加注润滑脂，降低导向部件的磨损速率。

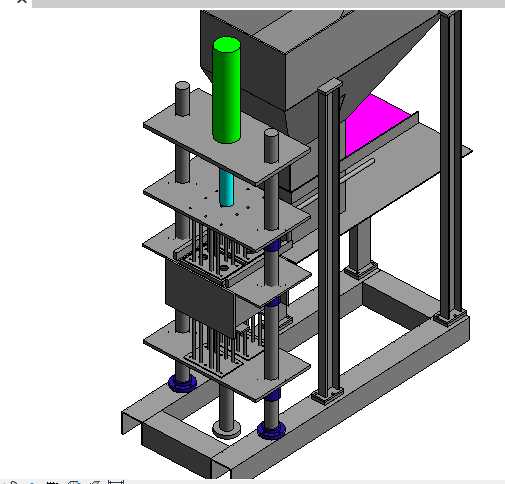

　　设备的脱模工位设置独立的顶升机构，可在压合完成后将成型砌块从模框中平稳顶出，避免脱模过程中砌块出现缺角、开裂等缺陷，顶出行程根据连锁砖的常规厚度设计，可适配60mm至120mm厚度范围内的不同规格砌块生产需求，更换对应模具即可调整生产的砌块尺寸与连锁结构形式，无需对设备主体结构做大幅改动。
