圆角带拐角PCB防护外壳结构设计

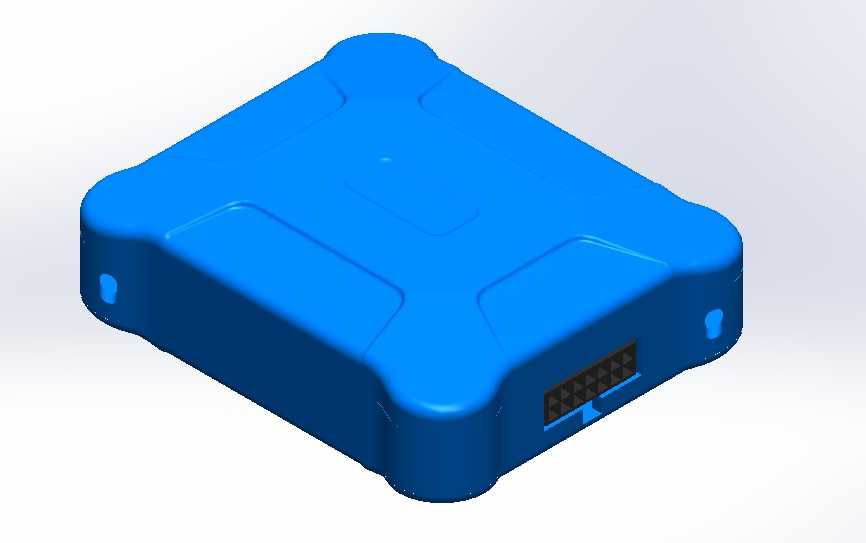

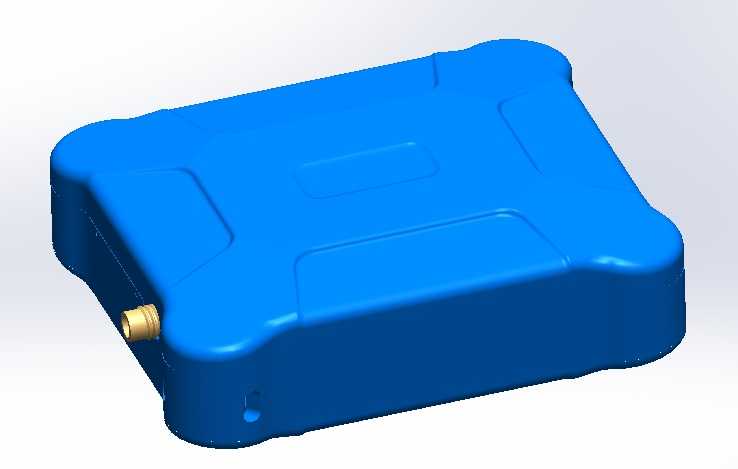

　　这款PCB防护外壳主要面向小型传感检测类电子设备的封装需求，在工业现场的传感节点、小型数据采集终端、便携检测设备内部都能见到这类壳体的应用，核心作用是为内置的印刷电路板提供物理防护，隔绝外界粉尘、潮气以及轻微外力冲击对板载电子元件的损伤，同时兼顾设备外观的规整性与安装适配性。从结构设计逻辑来看，壳体整体采用带圆角的类方形轮廓，四个边角做了大圆弧过渡处理，一方面是避免尖锐边角在安装、搬运过程中划伤操作人员或剐蹭周边线路，另一方面圆弧过渡能够优化注塑成型时的熔体流动路径，减少拐角处的应力集中，降低塑料件成型后翘曲、开裂的概率，提升壳体整体的结构强度。壳体侧边预留的安装孔位，分别对应PCB板的固定螺柱位置与外部接线的过孔需求，

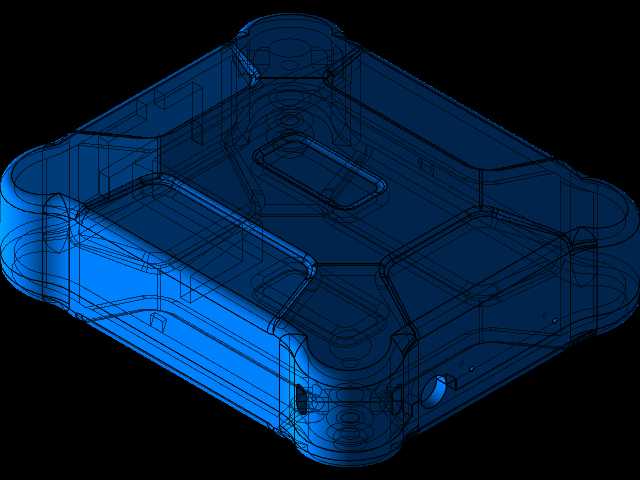

　　设计时需要严格匹配内置PCB的外形尺寸与元件布局，壳体内部的支撑筋高度要避开板上最高的电容、接插件等元件，预留至少0.5mm的安全间隙，防止装配时压损元件；侧边的过孔位置要对应板上的外接接口，保证接线端子能够顺利伸出，同时过孔处做了加厚处理，避免插拔接线时造成壳体开裂。壳体上下盖的配合采用止口结构，配合间隙控制在0.1-0.2mm之间，既能够保证装配时的定位精度，又能实现一定的防尘密封效果，不需要额外加装密封胶条就能满足一般工业场景的防护要求。在安装边界的考量上，壳体的整体厚度控制在2mm左右，既保证了足够的结构刚性，又不会过度占用设备内部空间，底部的安装固定位可以适配M3规格的固定螺丝，能够直接安装在设备的安装板或者导轨支架上，

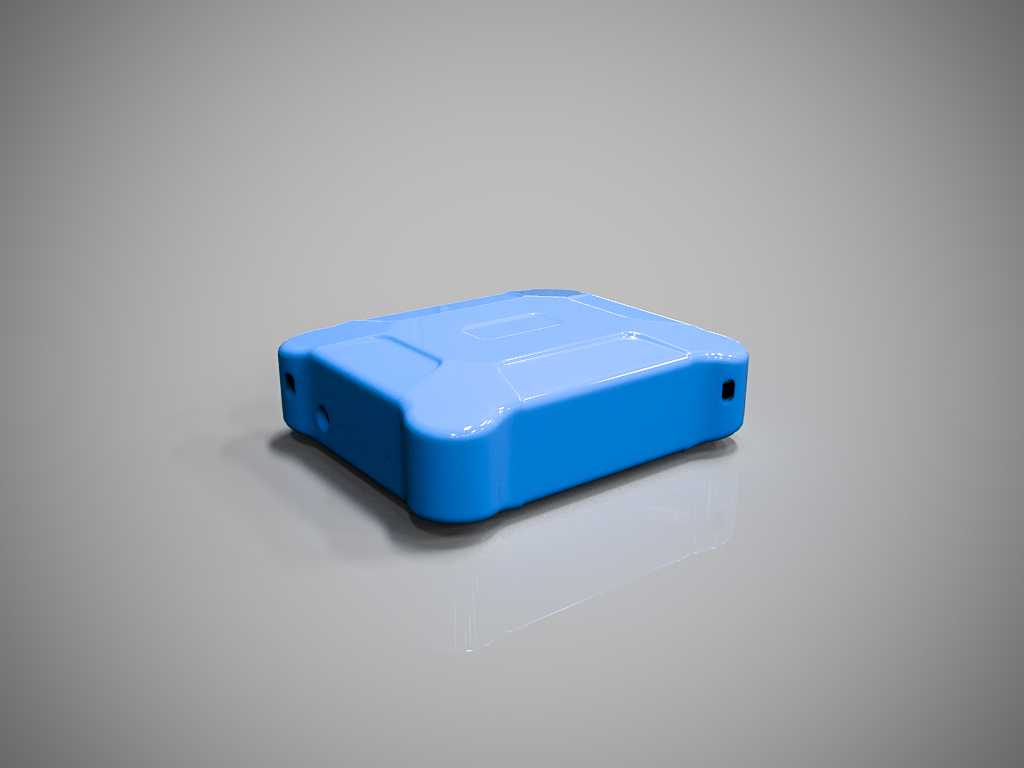

　　不需要额外设计转接件。外壳表面做了哑光质感处理，不会在工业光照环境下产生反光干扰，同时表面的细微纹理能够掩盖轻微的划痕，提升长期使用后的外观整洁度。设计过程中需要重点考量壁厚的均匀性，整个壳体的壁厚差控制在0.3mm以内，避免注塑成型时出现缩痕、缺料等缺陷，拐角处的壁厚做了均匀过渡，不会出现局部壁厚过大导致的成型周期延长、内部气孔等问题。侧边的加强筋沿着壳体轮廓布置，筋的厚度为壁厚的0.6倍，既能够提升壳体的抗形变能力，又不会在壳体表面产生明显的缩印。针对传感类设备的使用场景，壳体的材质选用常规的ABS工程塑料，具备不错的抗冲击性能与耐温性能，能够在-20℃到60℃的工作环境下保持结构稳定，不会因为温度变化产生明显的形变，

　　影响内部PCB的固定精度。在装配逻辑上，只需要将焊接完成的PCB板对准壳体内的支撑螺柱，用自攻螺丝固定后扣合上盖，就可以完成整个设备的封装，装配步骤简单，适合批量生产组装，能够有效提升生产装配的效率。另外壳体的外轮廓没有多余的凸起结构，整体造型规整，多个壳体并排安装时可以紧密贴合，能够有效节省安装空间，适合在密集排布的传感采集阵列中使用。
