多向连接式机械传感安装基座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:622892
  • 多向连接式机械传感安装基座结构

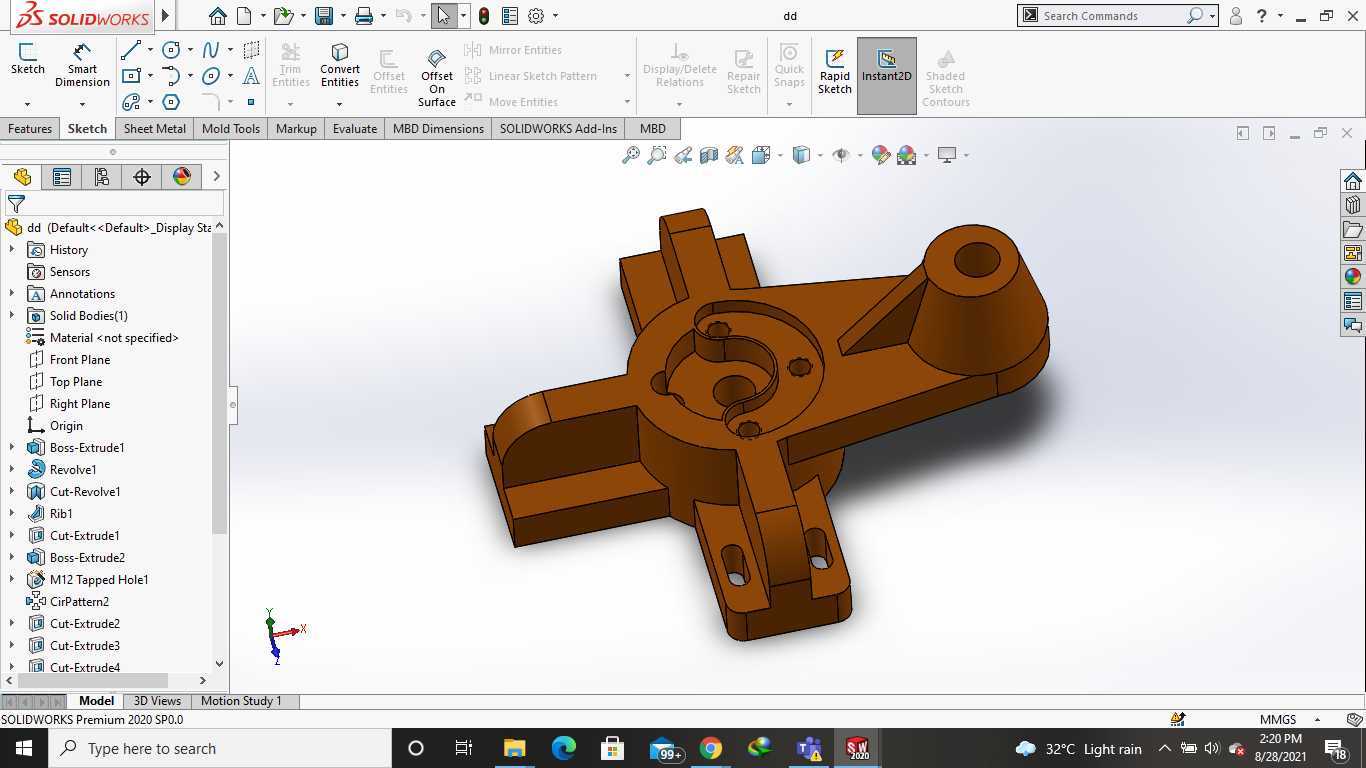

  该结构件属于传感检测单元的配套安装承载部件,主要应用在工业自动化产线的工位检测、小型机电设备的位置反馈模块、流体管路的参数监测点位等场景中,作为传感元件与主设备本体之间的连接过渡载体,承担定位支撑、载荷分散、多方向点位适配的核心作用。从实际使用场景来看,这类基座往往需要适配不同安装朝向的传感元件,部分场景下还需要兼顾走线避让、周边运动部件的间隙预留,因此结构设计上没有采用规则的对称块体结构,而是在中心环形定位座的基础上,延伸出三个不同朝向的安装支耳与一个侧置的筒状连接端。中心环形座的内孔设置有阶梯定位面,可直接卡入传感元件的主体外壳,端面预留的三个小尺寸沉孔用于穿装紧固螺钉,保证传感元件安装后不会出现周向转动或轴向窜动,

  避免检测信号因安装松动出现偏差。三个沿圆周分布的安装支耳,每个支耳上都加工有长圆形的安装腰孔,腰孔的长度方向沿支臂延伸方向设置,允许安装时根据主设备的安装孔位偏差做±2mm的位置微调,降低主设备安装面的加工精度要求,同时支耳的厚度做了渐变处理,靠近中心座的位置厚度更大,向末端逐渐收薄,既保证了连接位置的结构强度,避免长期受设备振动影响出现支耳断裂,也尽可能控制了整体重量,减少对主设备安装面的载荷负担。侧置的筒状连接端内孔为光孔设计,主要用于穿装传感元件的引线或者配套的导杆类配件,筒身与中心座之间做了三角加强筋连接,可承受侧向的拉扯力,避免引线拖拽或者导杆受力时出现筒身断裂的问题。设计过程中首先确定了中心定位孔的基准轴线,

  所有支耳与侧置筒的位置都以该轴线为基准做公差约束,保证安装后传感元件的检测面与被测对象的相对位置偏差控制在0.1mm以内,满足多数工业级传感元件的安装精度要求。安装边界方面,该结构件的最大外轮廓尺寸控制在80mm范围内,中心座的高度为22mm,支耳的安装面与中心座底面处于同一平面,保证安装时整个基座可以完全贴合在主设备的安装平面上,不会出现翘边问题;侧置筒的轴线与中心座基准轴线呈60度夹角,安装时需要注意该方向的空间预留,避免与周边的管线、运动部件产生干涉。从结构受力角度分析,该基座的主要受力点集中在三个支耳的安装孔位置与中心座的连接位置,因此在建模时对这几个位置的圆角做了针对性处理,所有转角位置都设置了R1-R2的过渡圆角,

  减少应力集中问题,即使在设备长期运行产生的持续振动工况下,也不会出现应力疲劳导致的开裂问题。实际选型适配时,可根据传感元件的主体外径调整中心孔的尺寸,支耳的腰孔尺寸也可根据配套的紧固螺钉规格做对应调整,侧置筒的内孔直径可根据引线数量或者导杆直径做适配修改,整体结构的拓展性较强,可适配多种不同类型的接触式、非接触式传感元件的安装需求,不需要重新设计整体基座结构,仅需调整局部尺寸即可满足不同场景的使用要求。
