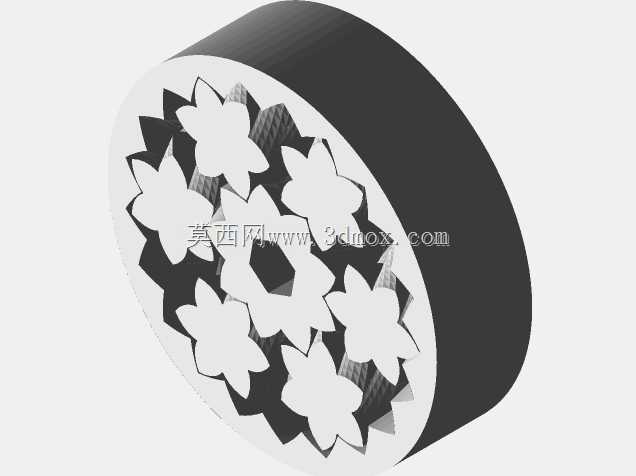

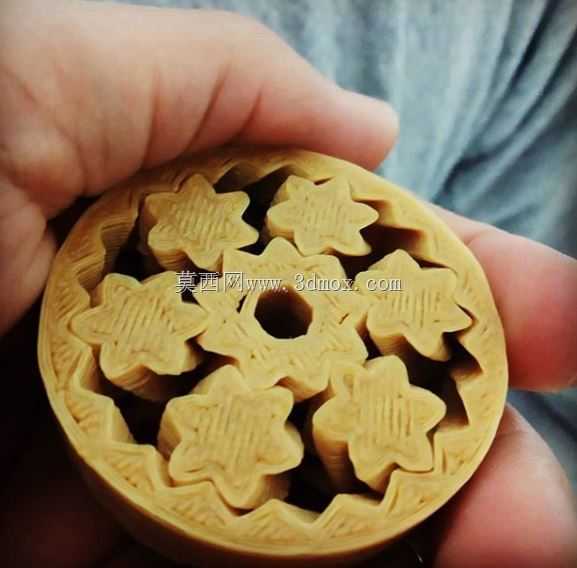

3D打印一体化行星齿轮传动结构

　　这款行星齿轮结构采用一体化3D打印成型思路，在设计阶段就规避了传统行星轮系拆分装配的间隙问题，所有轮齿的啮合间隙在建模时就根据打印材料的收缩率做了预补偿，不需要额外加装销轴、卡簧等紧固件，打印完成后即可直接转动实现传动效果，非常适合用于教学演示、小型桌面传动装置的动力传递场景。从实际应用场景来看，这类一体化打印的行星轮系常被用在小型创客项目的减速模块里，比如桌面级小型云台的转动减速、手动演示教具的传动结构、低负载机械玩具的动力输出单元，不需要承受大扭矩载荷，重点在于免装配的便捷性和传动动作的直观展示效果。在功能特性上，该结构采用内齿圈固定、多个行星轮同时啮合太阳轮的布局，相比定轴轮系能在更小的体积下实现更大的减速比，

　　多个行星轮均匀分担载荷，即使是3D打印的塑料材质，也能在低负载场景下保证传动的平稳性，不会出现单齿受力过大断齿的问题。设计过程中，首先确定了内齿圈的外径边界，整个结构的外轮廓为圆柱形，径向尺寸控制在常规FDM打印机的打印幅面范围内，轴向厚度不需要额外预留装配余量，因为所有轮齿都是一体打印，只需要在建模时给每个啮合齿面预留0.2-0.3mm的活动间隙，刚好抵消PLA、ABS等常见打印材料的层间膨胀误差，打印完成后不需要打磨就能顺畅转动。安装边界上，整个结构的外圆柱面可以直接作为定位基准，嵌入到预先设计好的安装孔位中，中心的太阳轮预留了标准的轴孔尺寸，可以直接连接小型舵机、手动旋钮的输出轴，不需要额外设计连接法兰，

　　轴向没有突出的安装结构，两端面可以直接贴合安装基座，不需要预留紧固件的安装空间。轮齿的齿形采用了简化的渐开线设计，针对3D打印的层叠成型特性做了齿顶倒角处理，避免打印过程中齿顶出现翘边、缺料的问题，同时齿根位置做了圆角过渡，减少打印过程中的应力集中，避免转动时齿根断裂。行星轮的数量经过多次打印测试确定为六个，均匀分布在内齿圈和太阳轮之间，既保证了传动过程中至少有三个轮齿同时啮合受力，又不会因为行星轮数量过多导致打印间隙难以控制，出现卡滞的问题。内齿圈的外壁设计为光滑圆柱面，没有额外的加强筋或者凸起结构，一方面减少打印时的支撑材料使用，另一方面也方便作为整个传动模块的固定端，直接粘接或者压入到设备的外壳中。在实际使用中，

　　这类一体化行星轮系不需要添加润滑脂，因为3D打印的塑料材质本身自润滑性较好，在低转速、低负载的场景下长期转动也不会出现过度磨损的问题，非常适合免维护的小型传动装置使用。设计时还特意调整了每个行星轮的位置度公差，在三维建模阶段就将行星轮的安装位置偏差控制在0.1mm以内，避免打印完成后出现个别轮齿啮合过紧、个别轮齿完全不受力的情况，保证转动时的阻力均匀，不会出现一段松一段紧的顿挫感。整个结构的轴向尺寸紧凑，没有多余的冗余结构，所有壁厚都按照3D打印的最小强度要求设置，既不会因为壁厚过薄导致打印变形，也不会因为壁厚过大造成打印时间和材料的浪费，内齿圈的壁厚设置为均匀的3mm，足够承受日常手动转动或者小型电机驱动的扭矩，不会出现外圈变形导致轮齿脱开的问题。
