带安装支架的内啮合齿圈传动组件结构

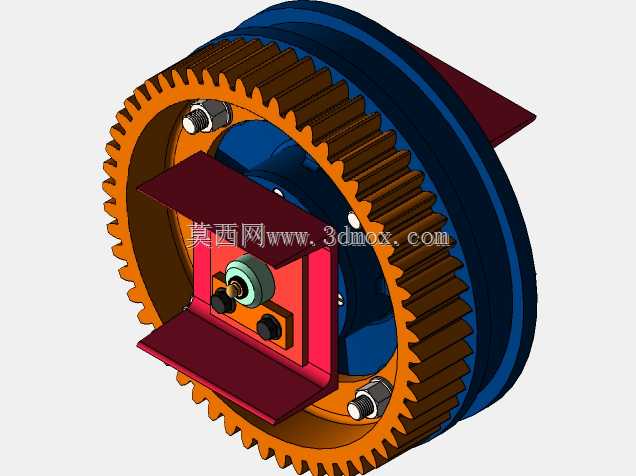

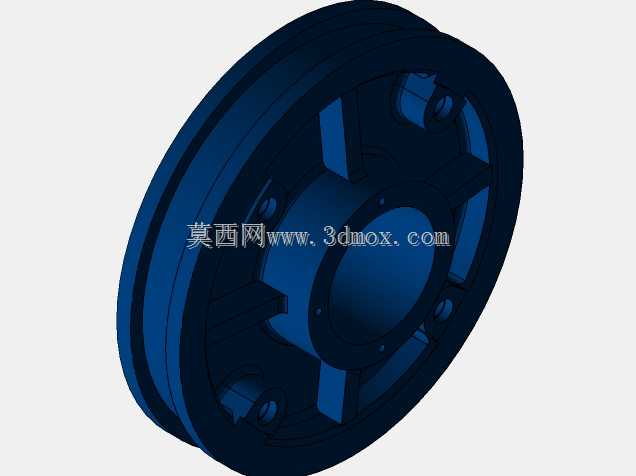

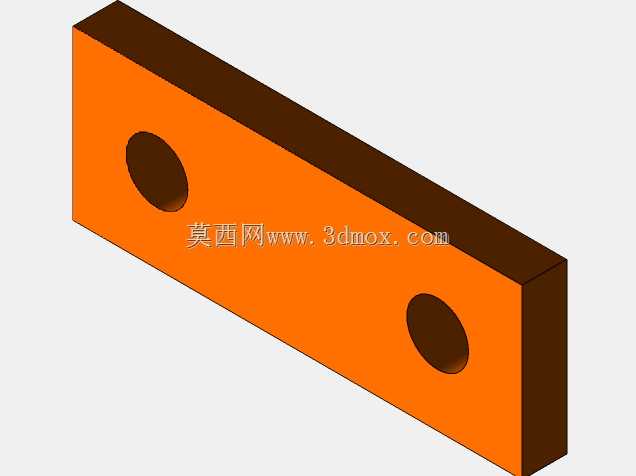

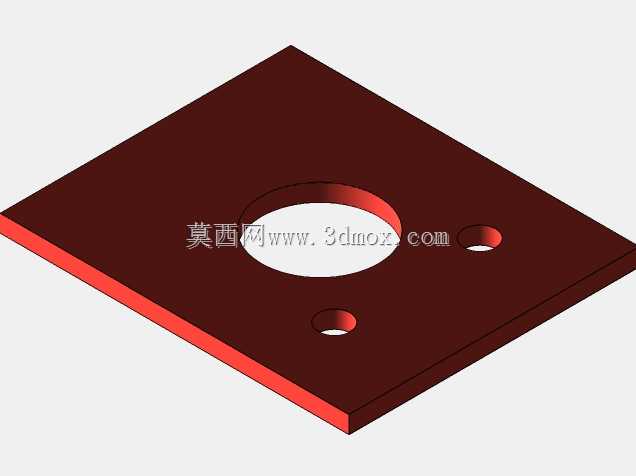

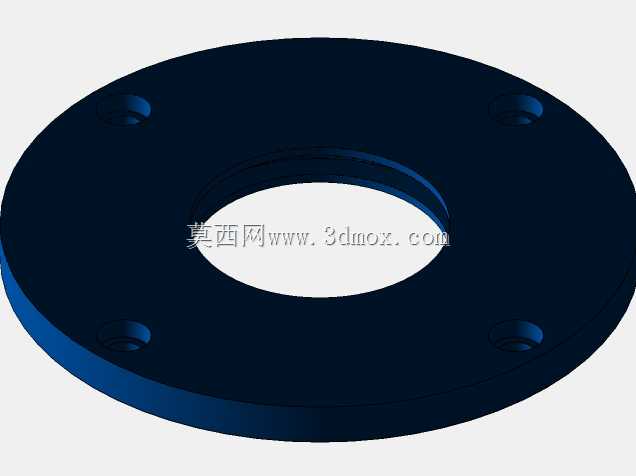

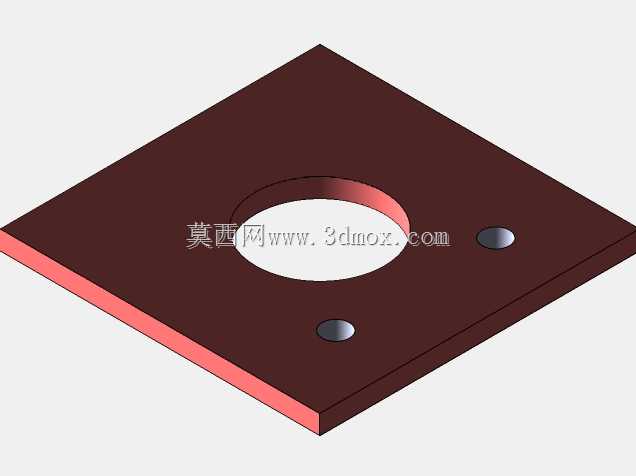

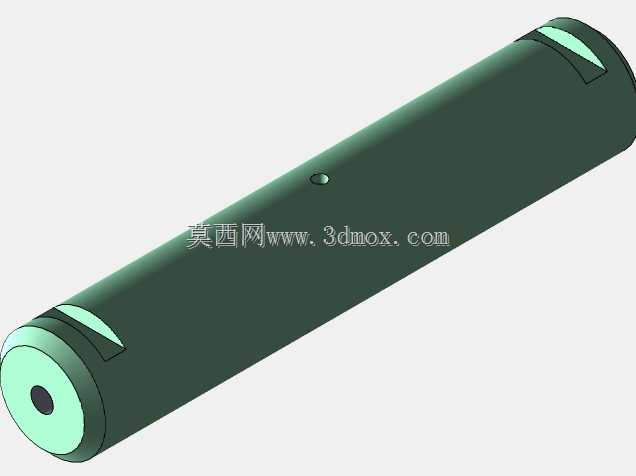

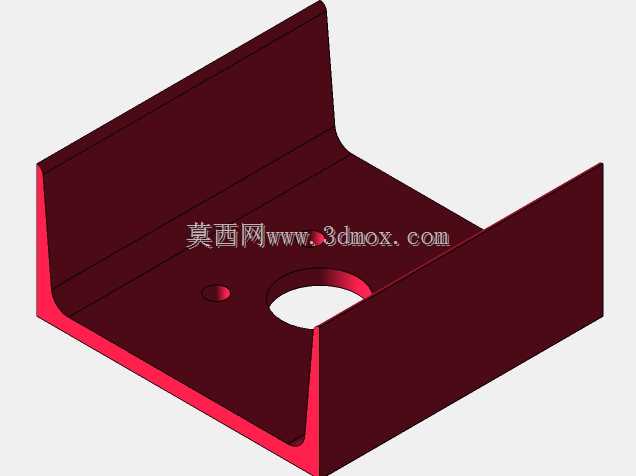

　　这套传动组件的核心采用内啮合齿圈结构，在港口装卸设备的回转驱动场景中适配性极强，区别于常规外啮合传动，内啮合结构的重合度更高，相同模数下能传递更大扭矩，同时传动过程的径向载荷更小，可降低配套支撑轴承的选型负载等级，减少整体安装空间占用。从结构细节来看，齿圈采用分段式连接设计，外圈通过多组内六角圆柱头螺钉与蓝色端盖实现刚性连接，螺钉沿圆周方向均布，保证连接受力均匀，避免高速回转时出现偏载振动。中部的红色安装支架为焊接式箱型结构，上下带有水平延伸的安装翼板，翼板上预留的安装孔位可直接与港口设备的机架主梁通过螺栓连接，不需要额外加工过渡转接板，能大幅缩短现场安装的调整周期。支架中心位置设置的带衬套铰接座，用于配套安装回转检测元件，

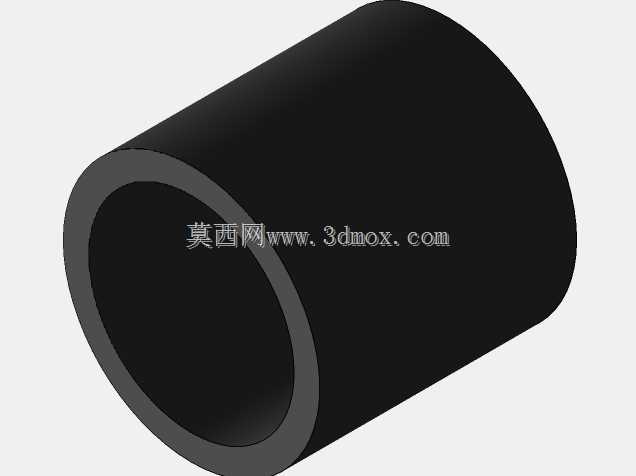

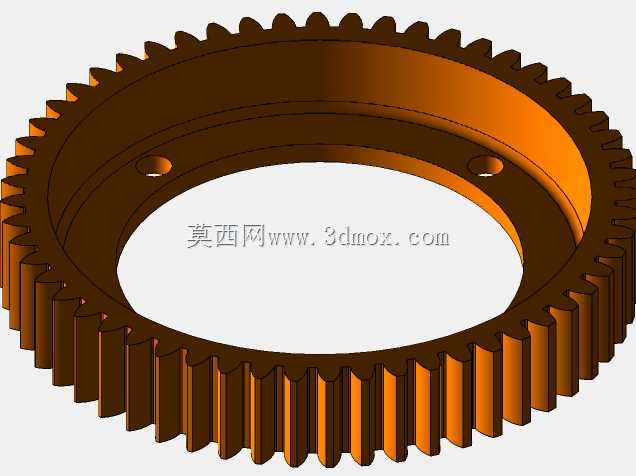

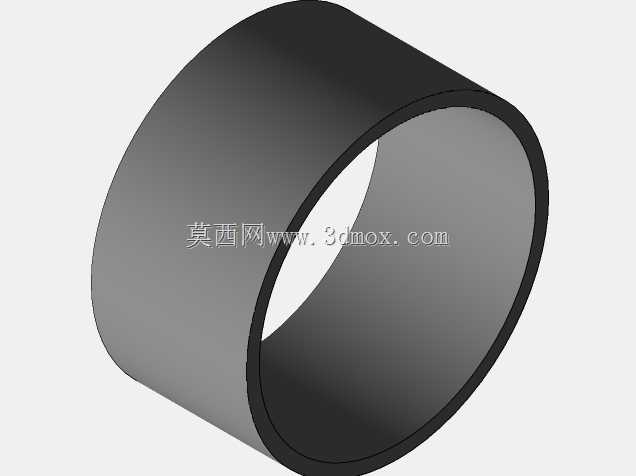

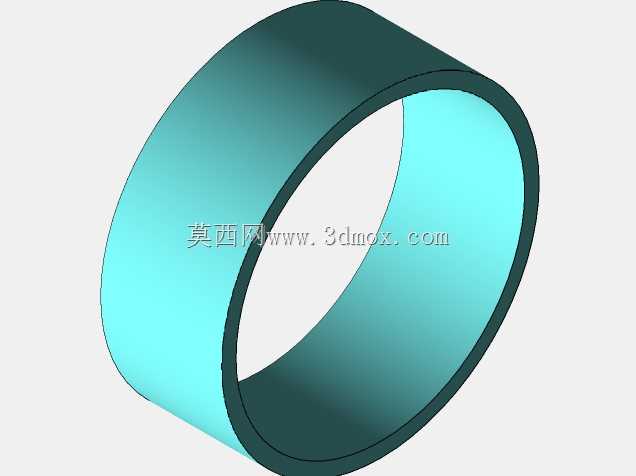

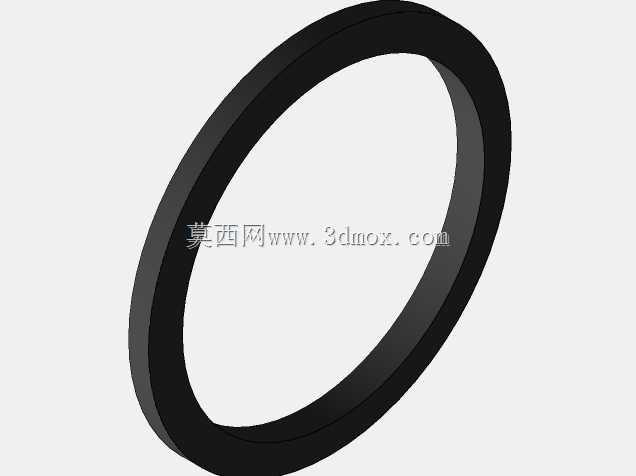

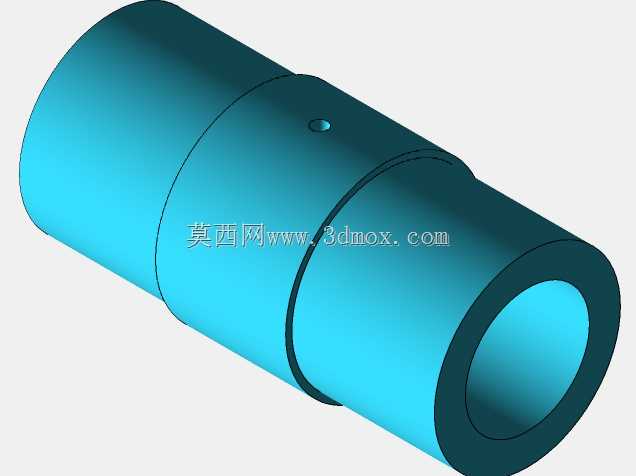

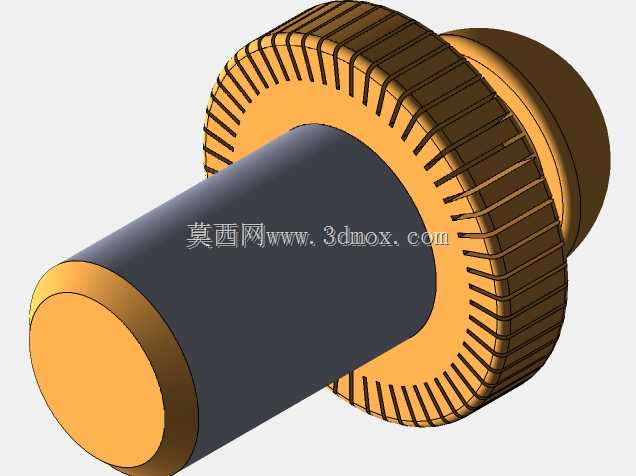

　　衬套采用自润滑铜基材质，可在港口高盐雾、多粉尘的工况下减少日常维护频次，避免铰接位置出现卡滞。齿圈的齿部采用渐开线齿形设计，齿向做了微修缘处理，可补偿安装过程中出现的微小同轴度误差，降低啮合过程的冲击噪音，适配港口设备重载启停、频繁正反转的工作特性。安装边界方面，齿圈的最大外圆直径可根据配套设备的回转扭矩需求做参数化调整，当前结构的轴向总厚度控制在较小范围内，可适配港口酒店类观光设施的回转平台、小型港口装卸吊机的回转支座等安装空间受限的场景，支架的翼板安装孔距采用通用化尺寸设计，可兼容同系列不同负载等级的传动组件替换，不需要对原有安装机架做二次改造。设计过程中优先考虑了工况适配性，针对港口区域的腐蚀环境，

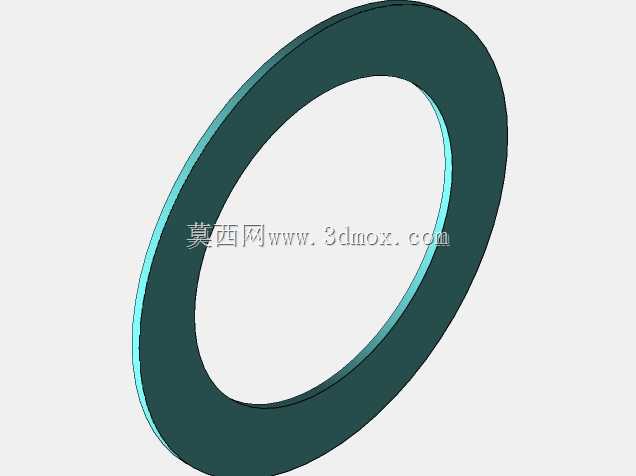

　　所有外露钢制零件均预留了防腐涂层的加工余量，齿圈表面可根据需求做渗碳淬火处理，提升齿面耐磨性能，延长重载工况下的使用寿命。组件的装配逻辑遵循分层装配原则，先将齿圈与端盖连接成整体回转部件，再将检测元件预装到中心支架上，最后将支架整体嵌入齿圈内部通过紧固件锁紧，装配过程不需要专用工装，普通机修人员即可完成现场组装与后期维护更换。传动过程中，齿圈作为从动件与外部小齿轮啮合，带动端盖连接的回转平台做圆周运动，中心支架保持固定状态，为检测元件提供稳定的安装基准，可实时采集回转角度、转速等运行参数，为设备的闭环控制提供数据支撑。结构上还做了防松设计，所有连接螺钉均配套弹簧垫圈，避免设备长期运行过程中受振动影响出现螺钉松动脱落的问题，齿圈与端盖的配合面采用止口定位，保证两者的同轴度公差控制在0.02mm以内，降低啮合过程中的偏载磨损。
