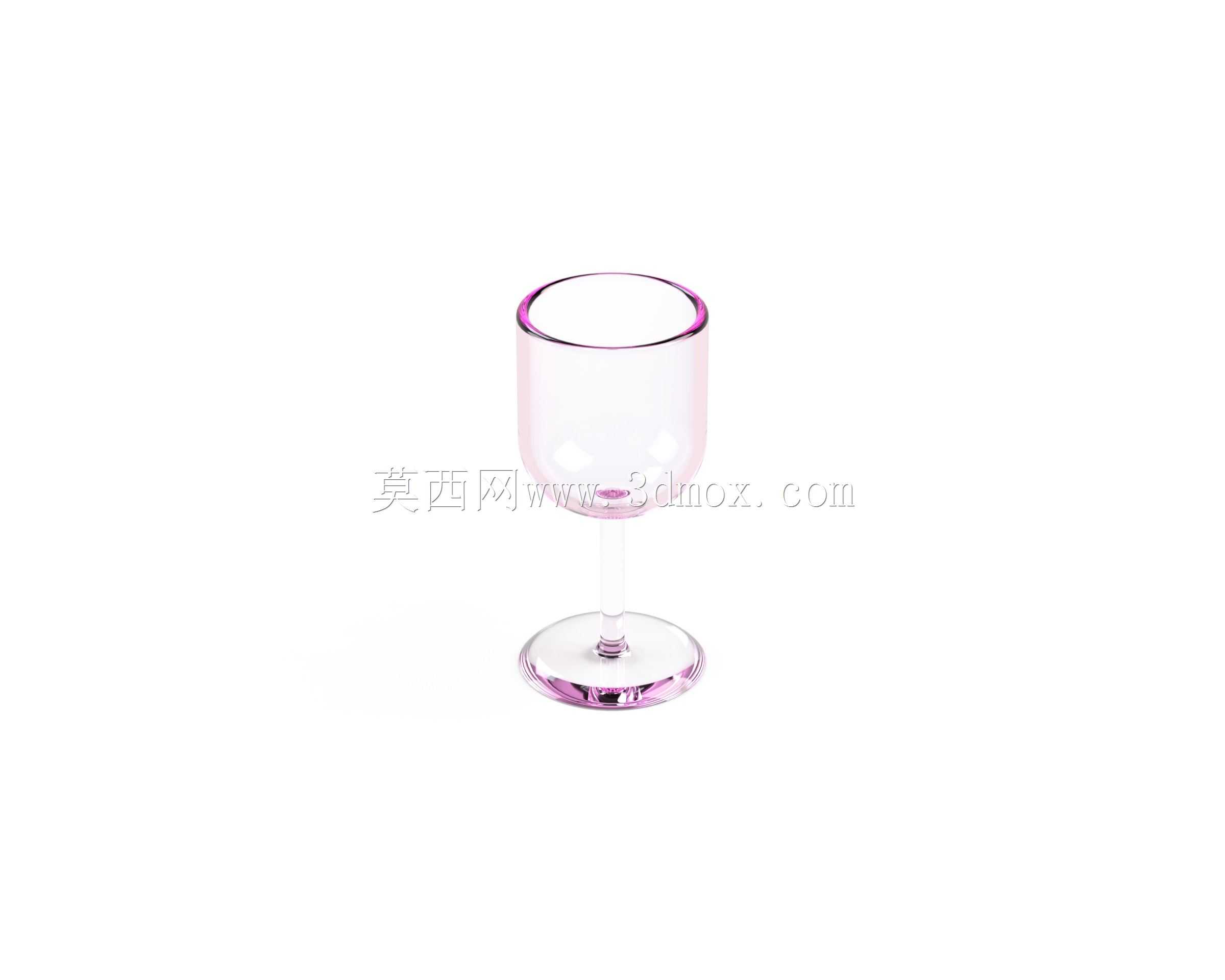

带紫边装饰的透明玻璃高脚酒杯结构设计

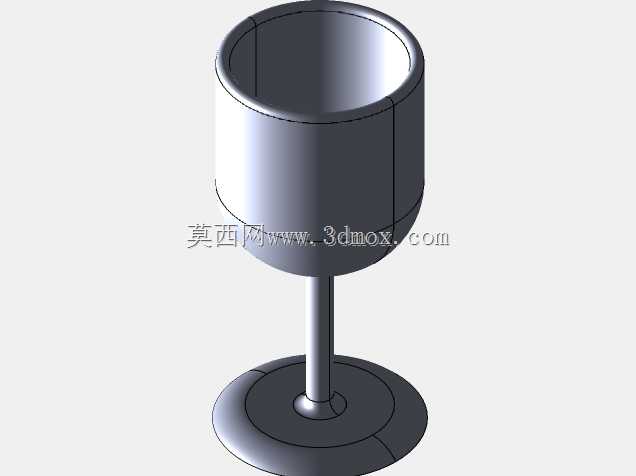

　　日常餐饮场景里的玻璃高脚杯，很多人只关注它的外观质感，却很少留意结构设计里藏着的工程细节。这款带紫边装饰的透明高脚酒杯，建模时首先要平衡的就是握持稳定性与视觉通透感的矛盾——杯身采用大弧度弧面过渡，从杯口的薄边向下逐渐增厚到杯肚最大直径处，再向内收窄连接细长杯茎，这个厚度渐变不是随意做的：杯口做薄是为了贴合唇部的饮用触感，杯肚增厚是为了容纳酒液时提升结构抗冲击性，避免日常清洗、轻微磕碰时出现应力开裂。杯茎部分的直径控制在8mm左右，这个尺寸刚好能让成年人的手指自然环绕握持，不会因为过细导致捏持打滑，也不会因为过粗显得笨重，同时杯茎的长度设置要让杯底放置在桌面时，握持的手不会碰到桌面，提升持杯的舒适感。底座部分采用圆盘式设计，

　　直径比杯肚最大直径小12mm左右，厚度从中心连接杯茎的位置向边缘逐渐减薄，中心位置做局部加厚来承接杯茎传递的载荷，边缘减薄是为了降低整体重量，同时让底座放置在桌面时不会因为边缘过厚产生硌手的触感，底座底部做了0.2mm的内凹平面，避免桌面存在微小凸起时酒杯放置不稳出现晃动。杯口和底座边缘的紫色装饰边，建模时采用等宽包覆结构，宽度控制在2mm，厚度比玻璃本体薄0.3mm，既保证装饰层不会因为突出过多在磕碰时最先脱落，也能让装饰边和玻璃本体的衔接处平滑过渡，不会出现积灰的死角，方便日常清洗。从功能适配角度看，这款杯型的杯肚容积设置在350ml左右，既可以作为红酒杯使用，也能用来盛放气泡水、预调鸡尾酒等饮品，适配家庭日常用餐、小型聚会、

　　餐厅散台等多种场景。建模过程中对所有曲面做了G2连续处理，避免玻璃材质渲染时出现光影断层，还原真实高硼硅玻璃的通透折射效果，同时对所有棱边做了R0.1mm的圆角处理，消除尖锐边，符合日常接触类器具的安全要求。结构受力层面，杯茎和杯身、底座的连接位置都做了渐变过渡的加强弧，没有出现直角衔接的应力集中点，按照日常使用场景做受力仿真时，杯身承受侧向15N的冲击力（对应日常轻微碰杯、拿取时的碰撞力度）时，最大应力值远低于玻璃的许用应力，不会出现碎裂风险。壁厚的均匀性控制也是这类薄壁玻璃器皿建模的重点，整个杯身除了特意加厚的杯肚区域，其余位置的壁厚差控制在0.2mm以内，避免后续如果做实体生产时，玻璃吹制过程中出现壁厚不均导致的冷却变形、

　　易开裂问题。杯口的圆度公差控制在0.15mm以内，保证杯口平整，放置杯盖（如果配套使用的话）或者饮用时的贴合度，底座的平面度公差控制在0.1mm以内，保证放置在水平桌面时的稳定性，不会出现翘动。很多人做这类民用器皿建模时容易只追求外观好看，忽略实际使用的结构合理性，比如把杯茎做的过细导致视觉上脆弱易断，或者底座做的过重导致整杯重心偏高，拿取时容易倾倒，这款模型在设计时特意把整杯的重心控制在杯肚下方1/3位置，也就是靠近杯茎上部的区域，即使杯身盛放满杯液体，重心也不会升高到杯肚中部以上，保证放置和持握时的稳定性，不会轻易翻倒。另外，透明玻璃材质的模型在做结构校验时，还要考虑光线折射带来的视觉厚度差，建模时的实际壁厚要比视觉上看起来的厚度稍厚一点，避免生产出来的产品因为玻璃折射显得单薄，质感不足。装饰边的位置选择在杯口和底座的最外缘，这两个位置是日常使用中最容易发生磕碰的地方，紫色装饰层如果采用同材质的有色玻璃熔接，还能在一定程度上提升边缘的结构强度，磕碰时首先吸收冲击能量，减少透明杯身碎裂的概率。
