门窗用滑动滚轮式轴承结构设计

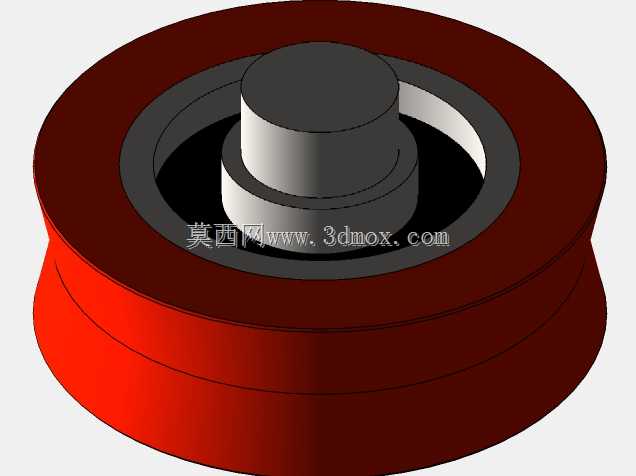

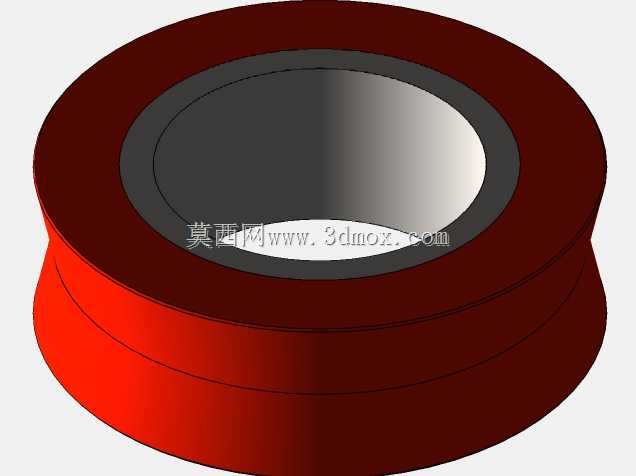

　　在民用建筑门窗、轻型平移输送轨道这类低载荷、长行程往复运动的场景里，这类带滚轮外圈的滑动轴承是非常常见的支撑导向部件，和常规的回转用滑动轴承不同，它的核心功能不是承担连续高速的回转载荷，而是在固定轨道上实现低阻力的直线往复滑动，同时承担垂直于滑动方向的径向载荷，抵消运动过程中产生的侧向偏移力。从结构设计逻辑来看，这个部件采用了三层复合结构，最外侧的红色轮体是直接和轨道接触的工作层，材质一般选用耐磨尼龙或者聚氨酯材质，这类材料的摩擦系数低，运行过程中噪音小，不会对金属轨道表面造成划伤，同时具备一定的弹性变形能力，可以抵消轨道安装过程中产生的平面度误差，避免运动过程中出现卡滞。中间的环形金属基体是整个部件的承载核心，

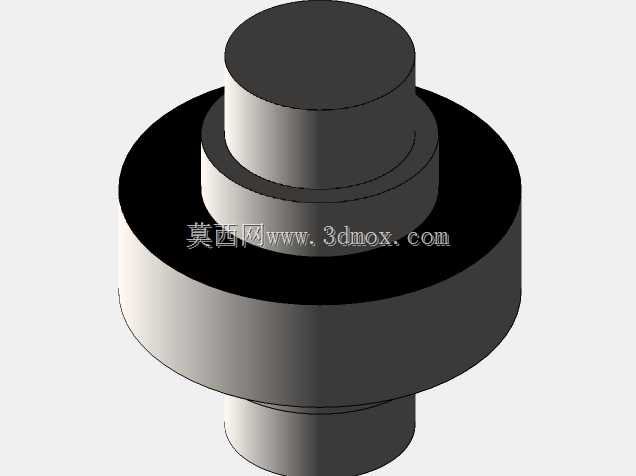

　　采用一体车削成型的钢制结构，保证轮体在承受径向载荷的时候不会出现过大的形变，维持滚动面的圆度精度，内侧的滑动衬层直接和中心销轴配合，一般采用铜基镶嵌石墨或者聚四氟乙烯复合材质，不需要额外添加润滑脂就能实现长期的低摩擦滑动，适配门窗这类长期免维护的使用场景。中心的凸台结构是销轴的限位端，安装的时候销轴穿过中心孔，凸台端面和安装支架的端面贴合，限制轴承的轴向窜动，避免滚轮在滑动过程中从轨道槽内脱出。从安装边界来看，这类轴承的外圈轮面做了双斜边的槽型设计，刚好可以卡入截面为矩形或者圆形的凸轨内，轮槽的角度一般设置为90度，适配市面上绝大多数民用平移门窗的轨道规格，中心安装孔的直径按照常用的门窗销轴尺寸做了标准化设计，

　　不需要额外加工就能直接替换市面上的同规格配件。在实际选型过程中，需要重点关注外圈轮径和轮槽的深度，轮径越大，滑动过程中越过轨道接缝或者微小杂物的能力就越强，运行阻力也更小，但对应的安装空间要求也更高；轮槽深度需要和轨道的凸起高度匹配，间隙控制在0.2到0.5毫米之间，间隙过大会导致运动过程中晃动量过大，产生异响，间隙过小则会因为安装误差出现卡滞。设计建模的时候，需要重点保证外圈轮面的同轴度，以及中心孔和外圈轮槽的位置度，如果同轴度误差超过0.1毫米，滑动过程中就会出现周期性的阻力波动，推动门窗的时候会有明显的顿挫感。另外外侧轮体和金属基体的结合强度也是设计重点，一般采用注塑包胶的工艺将非金属外层和金属基体结合在一起，

　　建模的时候需要在金属基体的外圆面设计若干圈环形凹槽，增强包胶层和金属基体的结合力，避免长期使用后外层出现脱胶打滑的问题。这类滑动轴承和滚珠式的滚轮轴承相比，结构更简单，成本更低，抗冲击能力更强，在灰尘较多、缺乏定期维护的民用场景下使用寿命更长，不会因为灰尘进入滚道导致滚珠卡滞，非常适合平移门窗、轻型推拉柜门、小型滑移工作台这类载荷不大、运动速度不高的直线导向场景。建模过程中对轮缘的圆角做了优化处理，轮缘和轨道接触的边缘做了R0.5的圆角过渡，避免尖锐边缘刮削轨道表面的涂层，同时也能减少轮缘和轨道侧面的硬摩擦，降低滑动阻力。中心孔的端面做了0.2毫米的沉台设计，安装的时候可以容纳销轴端部的毛刺或者安装支架的平面凸起，保证轴承端面和支架能够完全贴合，避免安装后出现倾斜。
