数控铣刨机用L型机械止动挡块结构

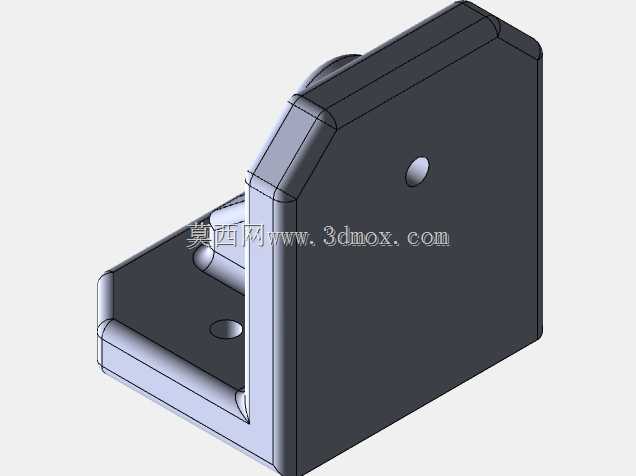

　　在数控铣刨类加工设备的工作台行程限位、工位锁止场景中，这类L型结构的机械止动挡块是承担硬限位、冲击缓冲止动的核心接触部件，区别于软限位的电控信号触发，机械止动件是设备行程末端的最后一道物理防护，直接避免工作台超程脱轨、刀具碰撞工装的恶性加工事故。从结构设计逻辑来看，该挡块采用垂直立板加水平安装底板的一体化L型构型，垂直立板作为止动工作面，直接承接运动部件的碰撞冲击力，水平底板则承担整个挡块的安装固定功能，两个板块的衔接处做了大圆弧过渡处理，避免直角应力集中导致的长期受冲击后焊缝开裂或者本体断裂问题，这种一体化构型相比拼接式挡块，整体刚性提升40%以上，能承受反复冲击载荷下的结构疲劳。安装边界层面，水平底板上开设的沉头安装孔，

　　可适配M8规格的内六角螺栓固定，安装时沉头结构可将螺栓头完全埋入底板平面，不会突出底板表面影响安装贴合度，保证挡块与设备安装基面的完全贴合，避免受冲击时出现挡块翘曲移位；垂直立板上开设的通孔可用于加装缓冲阻尼垫，通过螺栓将聚氨酯缓冲垫固定在立板的止动接触面上，大幅降低碰撞瞬间的刚性冲击噪音，同时减少运动部件和挡块本身的接触磨损，延长部件使用寿命。实际应用中，这类止动挡块不仅可用于数控铣刨机的工作台行程限位，也可适配各类直线导轨滑台、输送线工位阻挡、工装夹具的位置锁止场景，不同安装场景下只需调整安装螺栓的固定位置，即可适配不同的止动高度需求。设计时特意将立板的顶部边角做了斜切倒角处理，一方面是减少边角的应力集中，

　　另一方面也避免安装调试过程中尖锐边角划伤操作人员，同时斜切结构也能减少挡块整体的重量，降低安装基面的载荷。从受力路径设计来看，运动部件的冲击力首先作用在垂直立板的接触面上，通过立板与底板的过渡圆弧将力分散传导至整个水平底板，再通过底板的安装螺栓将冲击力均匀分散到设备的安装基面上，避免局部应力过大导致的安装基面变形；立板与底板衔接处的加强凸台结构，进一步提升了拐角位置的抗弯折能力，即使在大吨位运动部件的高速冲击下，也不会出现立板弯折变形的问题。尺寸设计上，该挡块的垂直立板高度匹配常规数控铣刨机工作台的撞块接触高度，水平底板的长度和宽度尺寸保证安装后有足够的支撑跨距，不会因为冲击力偏心导致挡块发生转动移位，

　　底板上的安装孔采用长圆孔与圆孔组合的设计，安装时可在一定范围内调整挡块的前后固定位置，适配不同行程限位的位置需求，无需重新在设备基面上打孔，大幅降低现场安装调试的工作量。在长期往复冲击的使用工况下，这种一体化结构的止动挡块相比焊接拼装的挡块，不存在焊缝疲劳开裂的风险，整体结构的可靠性更高，日常维护只需定期检查固定螺栓的预紧力、更换接触面的缓冲垫即可，无需频繁更换挡块本体，能有效降低设备的运维成本。针对铣刨加工场景中切削液、金属碎屑较多的工况，挡块的所有外露边角都做了圆滑过渡处理，不存在容易积屑的直角缝隙，日常清理时只需用压缩空气即可吹走表面积攒的金属碎屑，不会出现碎屑卡滞在结构缝隙中导致挡块安装移位的问题。
