摩托车发动机活塞曲柄连杆组合结构

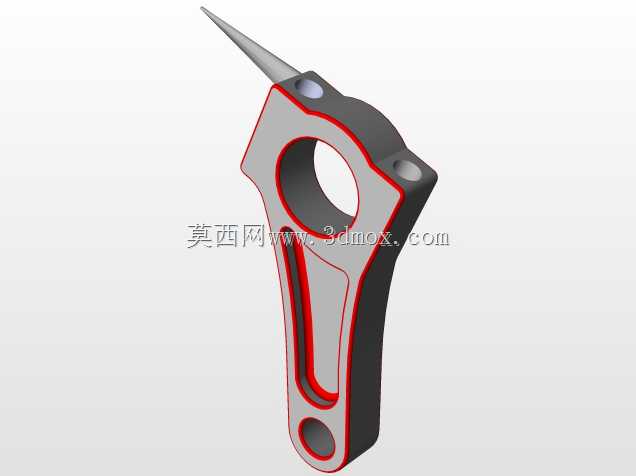

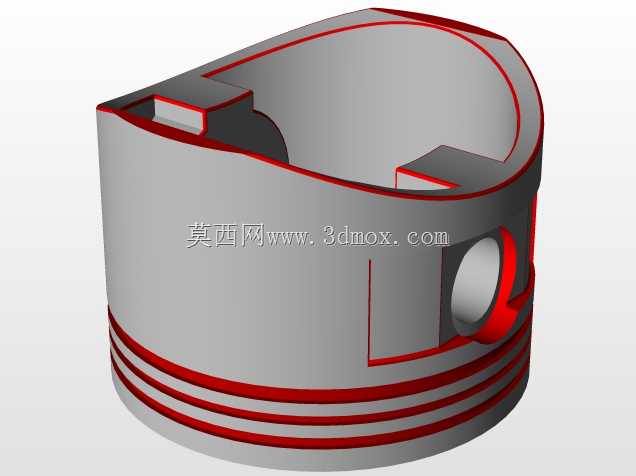

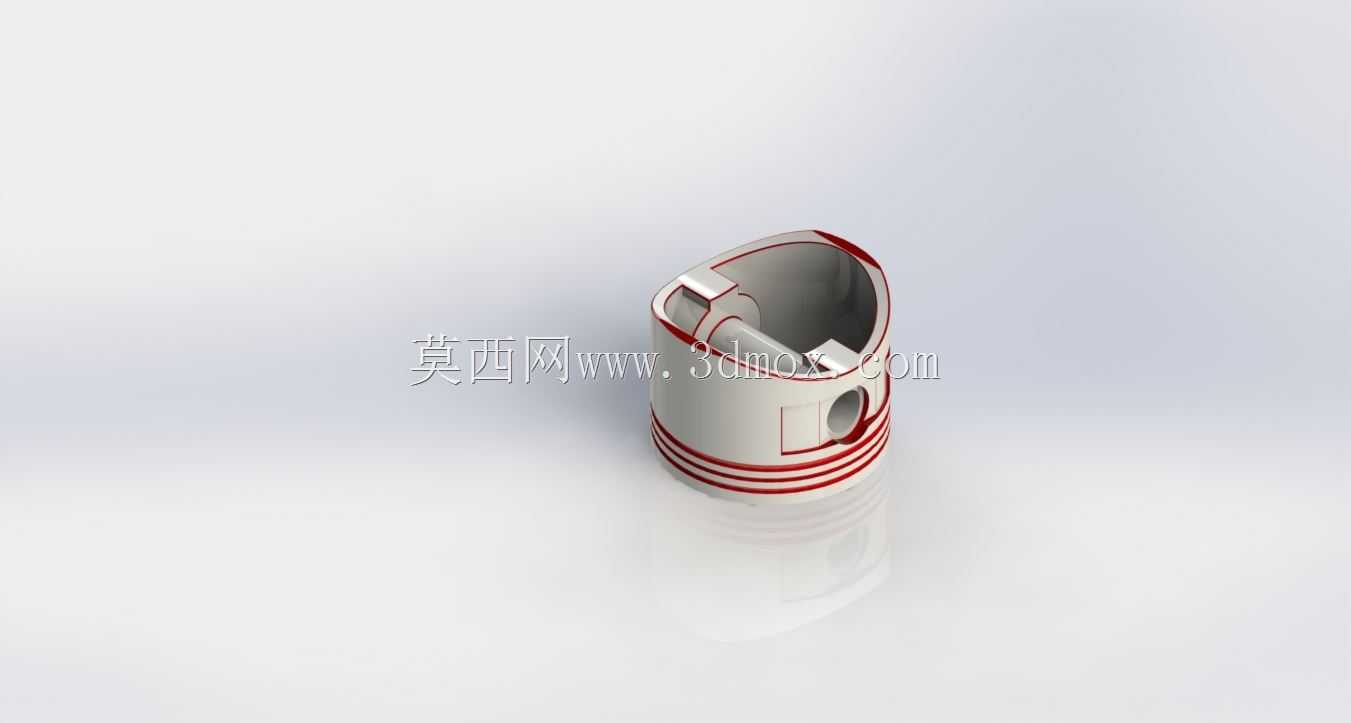

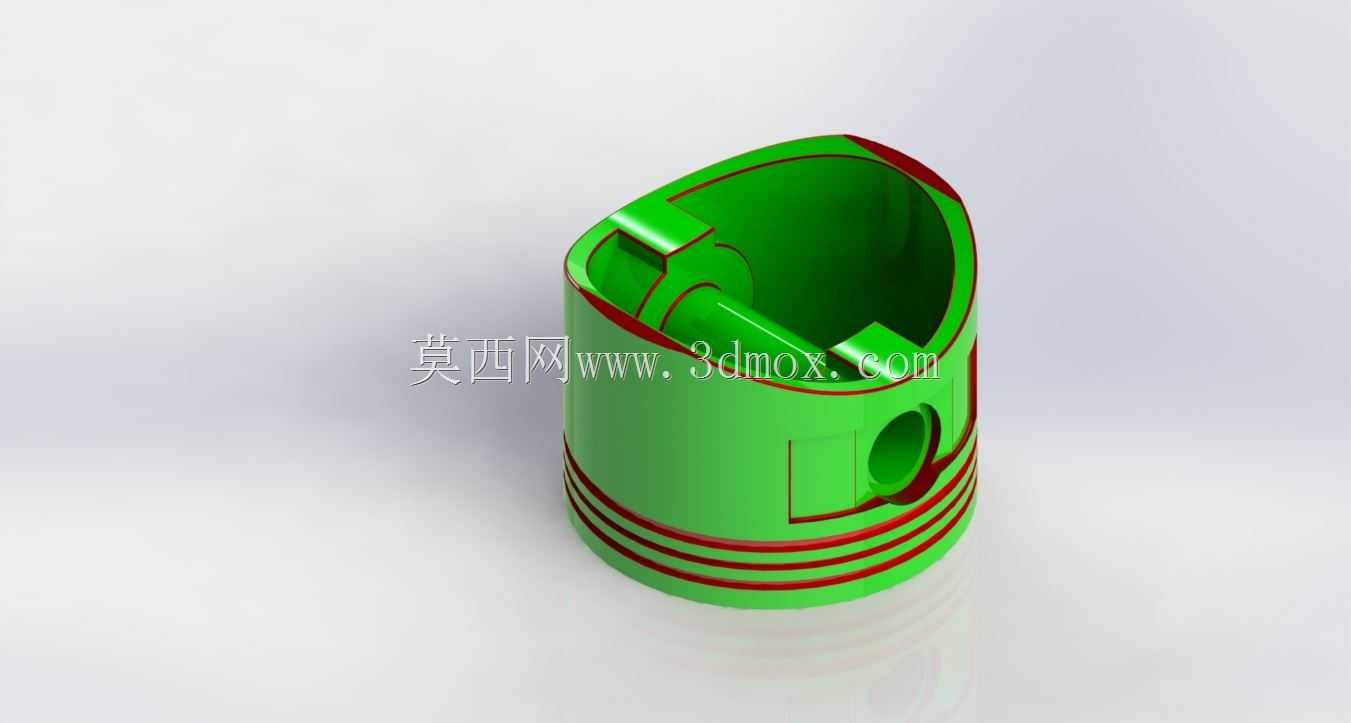

　　这套活塞、曲柄与连杆的组合结构，是小排量摩托车内燃发动机的核心动力传递组件，日常在单缸风冷摩托的动力舱内承担着将燃烧爆发力转化为旋转扭矩的关键作用，日常维修、改装以及教学场景中，这类结构的三维数模是结构设计人员核对装配公差、验证运动干涉的核心参考。从实际使用场景来看，这类组件直接匹配排量100-150cc级别的跨骑或踏板摩托车发动机，工作时需要承受燃烧室点火瞬间超过6MPa的燃气爆发压力，同时在每分钟数千转的往复运动中平衡惯性力，因此结构设计上每一处细节都对应实际工况的严苛要求。先看活塞部分，活塞头部设计有三道环槽，最上方两道为气环安装位，用来密封燃烧室的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，最下方一道为油环槽，油环的刮油刃会在活塞往复运动时刮除气缸壁上多余的润滑油，防止机油窜入燃烧室燃烧形成积碳。活塞销座的位置做了局部加厚处理，因为活塞销是连接活塞与连杆小头的核心传力部件，加厚的销座可以分散燃气压力带来的局部载荷，避免长期交变载荷下出现销座开裂的问题，活塞裙部设计成微椭圆型，常温下裙部与气缸壁保留0.02-0.04mm的配合间隙，热机状态下活塞受热膨胀后刚好能与缸壁形成合适的滑动配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞卡滞在气缸内。连杆部分采用的是分体式大头设计，大头端的轴瓦安装位需要和曲轴曲柄销做高精度配合，工作时连杆做平面复合运动，小头随活塞做上下往复直线运动，大头随曲柄做圆周旋转运动，

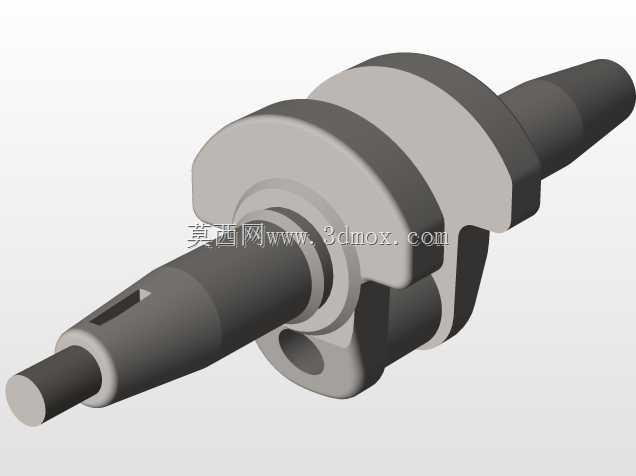

　　因此连杆杆身采用了工字型截面设计，在尽可能降低自身重量的前提下保证足够的抗弯、抗扭强度，减少高速运转时的惯性载荷。曲柄部分属于曲轴的组成单元，两块平衡配重块的位置经过精确计算，刚好可以抵消活塞、连杆往复运动产生的一阶惯性力，降低发动机运转时的整体振动，曲柄销的压装位置有严格的偏心距要求，这个偏心距就是发动机的活塞行程，直接决定了发动机的单缸排量，压装时需要保证曲柄与曲柄销的过盈量在合理区间，过盈量太小会出现高速运转时销子松动，过盈量太大会导致曲柄变形影响动平衡精度。从安装边界来看，活塞的外径需要和对应缸径的气缸套做滑动配合，活塞销的直径需要同时匹配活塞销座与连杆小头衬套的内孔尺寸，连杆大头的宽度需要和两块曲柄之间的开档尺寸匹配，

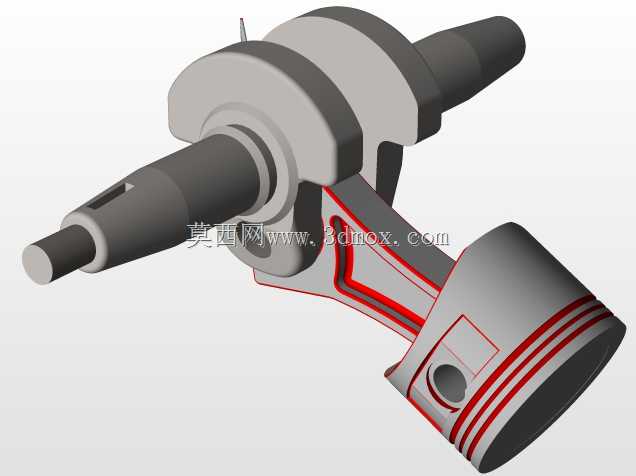

　　装配完成后整个曲柄连杆活塞组件需要做整体动平衡校正，剩余不平衡量需要控制在规定范围内，否则高速运转时会产生明显的发动机振动，不仅影响骑行舒适性，还会加速轴承、密封件的磨损。设计这类结构的时候，首先要根据目标发动机的排量、压缩比、额定转速确定活塞的直径、行程参数，再根据燃烧压力计算活塞、连杆、曲柄各个截面的受力大小，校核不同转速下的结构强度，同时还要考虑往复运动件的重量控制，尽可能降低运动件的质量来减少惯性力，另外还要兼顾润滑需求，连杆大头、小头都设计有对应的润滑油道，发动机工作时压力机油会通过曲轴内部的油道输送到连杆大头轴瓦位置，再通过杆身的油孔输送到小头衬套，为活塞销提供润滑，活塞内腔的冷却则依靠曲轴箱内飞溅的机油带走热量，

　　避免活塞顶部温度过高出现材料强度下降的问题。实际建模过程中，需要严格控制各个配合面的形位公差，比如活塞环槽的平面度、连杆大小头孔的平行度、曲柄销与曲柄主轴颈的同轴度，这些公差如果超出范围，装配后会出现偏磨、卡滞、密封失效等一系列问题，运动仿真阶段需要模拟从怠速到额定最高转速的全行程运动，检查活塞在上止点、下止点位置时是否会和气门、气缸盖出现运动干涉，连杆在摆动过程中是否会和曲轴箱内壁发生碰擦，平衡块旋转时是否会和其他固定部件产生干涉。这类结构除了应用在量产摩托车的发动机生产装配中，在发动机改装领域也有很高的参考价值，改装人员可以通过调整曲柄的偏心距来改变发动机行程，实现排量提升，也可以通过优化活塞顶部形状来调整压缩比，适配更高标号的燃油提升动力输出，在职业院校的机械原理教学中，这类三维模型可以直观展示曲柄滑块机构的运动原理，帮助学生理解内燃机的动力传递过程，相比二维图纸更具直观性。
