半透明软管式挤压膏体包装三维设计

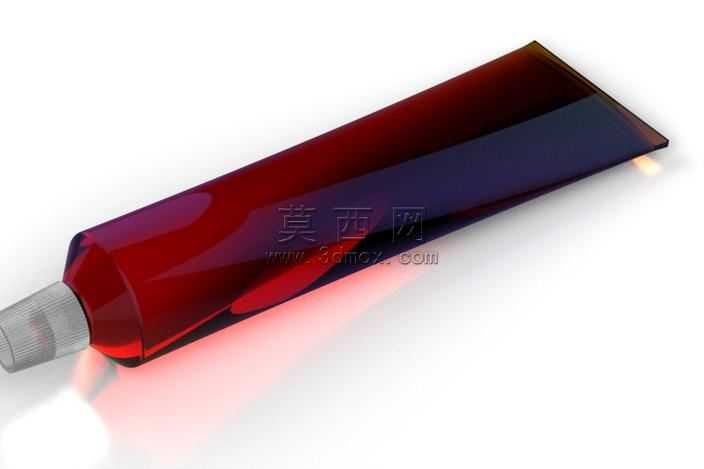

本作品为软管式膏体包装的三维参数化建模成果，建模阶段以真实日用膏体软管的生产结构为参考基准，首先通过草绘绘制管身的截面轮廓与封尾压边的轮廓线，采用薄壁拉伸特征构建管身的基础曲面，针对管身的柔性特质，对管体尾部的压合封边做了渐变厚度处理，封边区域从管身主体的均匀薄壁逐步过渡到压合后的双层叠合厚度，还原真实软管热压封尾的结构形态。管肩与管嘴部分采用旋转凸台特征构建，在管肩与管身的衔接位置做了平滑的圆角过渡处理，避免结构出现生硬的直角转折，同时还原真实软管注塑成型时的流道过渡结构；管嘴外侧的螺纹采用螺旋线扫描切除特征生成，螺纹的牙距、牙型高度均参考通用软管盖的配合尺寸做参数化设定，保证模型的结构尺寸具备实际生产参考价值。材质与渲染阶段，管身主体赋予半透明深红色塑料材质，调整材质的折射系数与半透明通透度，模拟真实PE软管添加色母后的半通透视觉效果，在管身表面添加轻微的磨砂凹凸纹理，还原软管表面的细微触感质感；管嘴与封尾边缘的硬质塑料部分调整为浅灰色哑光塑料材质，与半透明管身形成明确的材质区分。场景布光采用三点布光方案，主光源从模型侧上方45度角投射，打出管身的主体轮廓与半透明材质的透光光效，辅助光源从另一侧补光，弱化管身暗部的死黑区域，底部添加弱反光板，模拟产品放置在白色展示台面上的柔和倒影效果，渲染输出时开启全局照明与环境光遮蔽，让管身的曲面转折、封边的压合细节都能清晰呈现。设计过程中重点还原柔性软管的可挤压结构特质，管身的薄壁厚度参数经过反复调整，既保证模型视觉上具备柔性软管的轻薄感，又避免薄壁特征在渲染时出现破面问题，管尾的压合封边做了轻微的弧度变形处理，模拟真实软管生产封尾后自然形成的微翘形态，让整体模型更贴近真实产品的视觉效果，可用于日用包装结构展示、产品渲染参考等场景。
