不锈钢中止开关面板三维结构设计

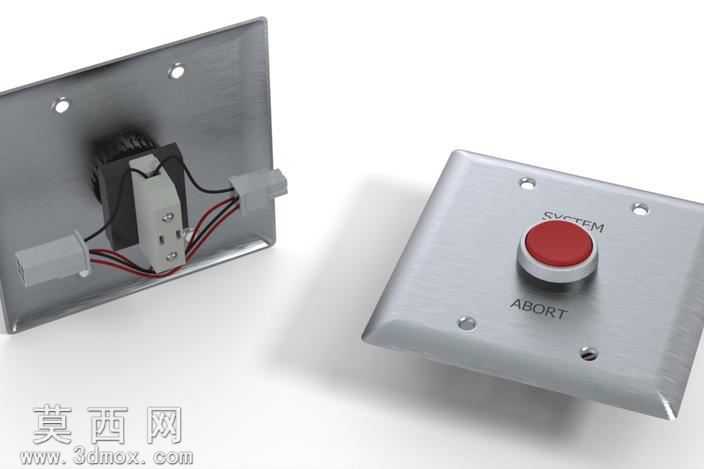

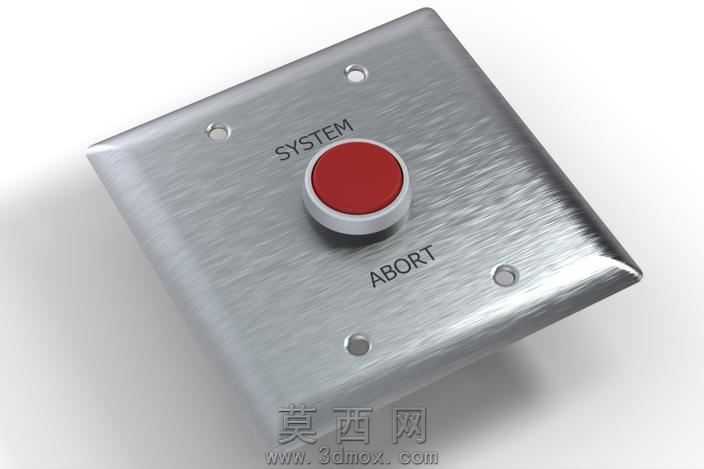

本作品为不锈钢中止开关面板的三维建模设计，整体采用标准86型墙面安装面板的尺寸规范，适配常规电器外壳的安装开孔需求。建模过程中首先对面板主体进行结构规划，选用304不锈钢作为面板基材，通过拉伸、切除等基础建模命令完成面板基体的构建，面板四角预留标准沉头安装孔，孔位尺寸匹配常规自攻螺丝的安装公差，保证安装时面板与墙面贴合平整无凸起。面板表面的标识文字采用浮雕建模工艺，将“SYSTEM”与“ABORT”字样以浅凹陷的形式做在面板对应位置，既保证标识清晰可辨，又不会破坏面板表面的平整性，避免积灰或勾挂异物。核心的中止按钮部分采用分层结构建模，最外层为红色圆形按钮帽，选用耐磨工程塑料材质，中间设置银色金属装饰压圈，底部为按钮的基座结构，与面板背面的安装位精准卡合，保证按钮按压行程顺畅无卡顿。面板背面的结构设计充分考虑内部元件的布局空间，预留了接线端子的安装位与走线槽，内部的微动开关、接线端子、连接导线都按照实际装配关系完成建模，导线的走向贴合面板内壁排布，避免与按钮活动部件产生干涉，同时预留了足够的接线操作空间，方便实际装配时的线路连接。渲染阶段采用金属拉丝材质赋予不锈钢面板，还原真实不锈钢面板的哑光金属质感，按钮帽采用高饱和度的红色哑光塑料材质，与银色金属面板形成强烈视觉对比，突出急停按钮的识别性，内部的塑料端子、铜质导线、黑色微动开关都分别赋予对应材质，通过光影调整展现出内部结构的层次关系，整体模型严格按照实际五金电器配件的生产尺寸进行参数化建模，所有配合部位都预留了合理的装配公差，既可以作为电器设计的参考元件，也可用于相关产品的展示渲染素材。
