重型定向支撑脚轮三维结构设计

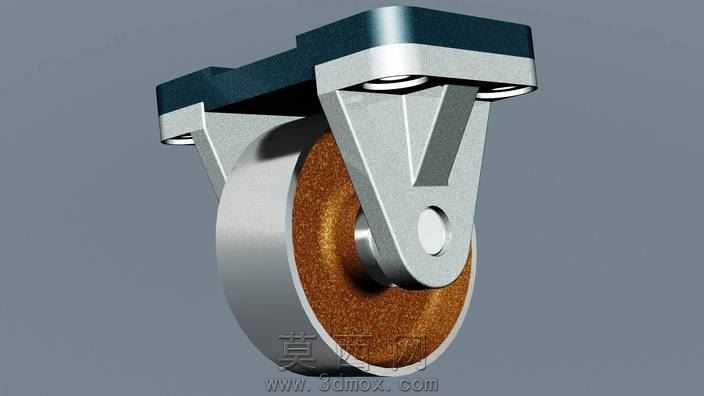

本模型为重型定向支撑脚轮的三维设计成果，建模阶段采用Solid Edge软件完成全参数化结构搭建，从安装支架到轮体的每一处结构都按照实际工业脚轮的生产尺寸进行比例还原，保证各部件的装配间隙符合实际装配公差要求。建模过程中先完成顶部安装座的结构绘制，安装座采用加厚钢板折弯成型的结构设计，预留四个对称分布的安装沉孔，可通过螺栓与设备底部实现稳固连接，安装座与轮架的连接部位做了加厚加强筋处理，避免重载情况下出现支架变形断裂的问题。轮架部分采用双侧支撑的三角稳定结构，两侧支架通过顶部的连接段与安装座连为一体，轮轴安装孔位置做了同轴度约束，保证轮体转动过程中不会出现偏摆卡顿的问题。轮体部分采用金属轮毂搭配耐磨接触层的双层结构，金属轮毂采用铝合金材质做金属质感渲染，表面做哑光金属处理，还原金属机加工后的细腻质感；外层接触层采用棕褐色耐高温耐磨材质，模拟工业脚轮常用的酚醛树脂或者耐高温橡胶材质，表面添加细微的粗糙纹理，还原材质真实的摩擦质感。渲染阶段采用工作室环境光进行打光，主光源从斜上方45度照射，突出支架的金属棱角与轮体的材质层次，辅助光源补亮结构暗部，避免阴影过黑丢失结构细节，整体渲染效果清晰展现脚轮的结构组成与材质区分。设计思路上这款定向脚轮主要面向工业设备、重型机箱、机柜等需要固定移动方向的承载场景，整体结构没有转向机构，相比万向轮拥有更高的承重能力与结构稳定性，轮体的耐磨接触层可以适应车间常见的油污、轻微不平整地面，减少移动过程中的噪音与轮体磨损。各部件的装配关系完全按照实际脚轮的装配逻辑搭建，轮轴与轮毂之间预留转动间隙，支架与安装座之间做刚性连接约束，模型可直接用于结构验证、产品展示或者工程出图参考，整体结构没有冗余设计，每一处结构都服务于承重与稳定移动的核心功能，兼顾了结构强度与外观的工业质感。
