复古款70年代老式门锁三维结构设计

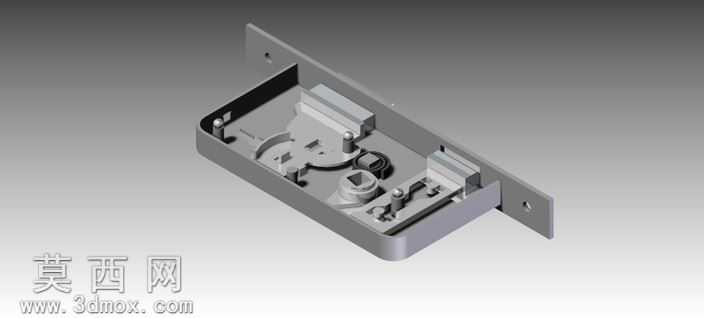

本作品为复刻70年代民用门锁的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循实物测绘的尺寸比例进行1:1还原，完整复现了该款老式门锁的全部零件结构与装配关系。建模阶段首先对锁体外壳、执手转轴、锁舌拨块、联动卡扣、固定基座等核心零件进行单独建模，针对老式门锁特有的冲压金属外壳结构，采用钣金建模模块还原其弯折、冲孔、铆接的结构特征，对执手部位的弧形弯折造型，通过多段样条曲线拟合轮廓后进行扫掠成型，保证外观弧度与实物完全匹配。材质设置阶段，针对不同零件的材质特性进行区分：锁体外壳采用冷轧钢板材质参数，添加轻微的氧化磨损质感与哑光金属粗糙度，还原老款五金件长期使用后的岁月痕迹；执手部位采用锌合金镀铬材质参数，设置适中的反射率与细微的划痕纹理，模拟长期握持摩擦后的表面状态；内部联动零件采用碳钢材质参数，添加适当的金属光泽与装配磨损痕迹，区分内部结构与外观件的视觉差异。装配阶段严格按照老式门锁的实际装配逻辑添加配合约束，锁舌与锁体之间添加滑动配合约束，执手与转轴之间添加旋转配合约束，拨块与锁舌联动部位添加碰撞接触约束，可完整模拟执手转动带动锁舌伸缩的完整动作过程，还原该款门锁的实际工作逻辑。渲染阶段采用渐变灰色背景突出锁具主体，添加柔和的侧上方主光源与底部补光，避免金属材质出现过强的反光遮挡结构细节，同时通过半透明剖切视角可展示内部的联动结构，清晰呈现各零件之间的传动关系。设计过程中重点还原了70年代民用锁具的结构特点，摒弃现代锁具的复杂锁芯结构，保留了该款锁具结构简单、传动直接、耐用性强的设计特征，完整保留了那个年代五金产品务实的设计风格，所有零件的壁厚、转轴直径、卡扣尺寸均参照同时期锁具的通用设计标准设置，保证模型结构符合当时的生产工艺要求，可用于复古场景搭建、老物件三维展示、五金结构参考等用途。
