工业光电式检测传感组件结构设计

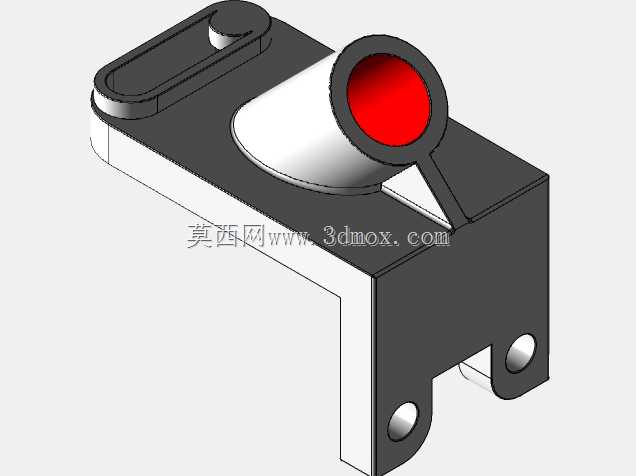

　　这款传感组件的结构设计，首先围绕产线工位的紧凑安装需求展开，底部的两个带孔安装耳是核心定位基准，孔位间距、孔径公差都适配常规工业铝型材的安装槽位，不需要额外做转接板就能直接固定在输送线侧方、设备工装台架的预留位上，安装时只需要两颗M4规格的内六角螺栓就能完成锁紧固定，安装面做了0.2mm的铣平公差处理，避免安装后出现探头角度偏移的问题。探头部分的红色感应端面是核心工作区域，设计时特意将探头做了一定角度的抬升，这个角度是经过多轮现场调试确定的，既可以正对输送线上经过的工件，又不会因为工件高度偏差出现刮蹭探头端面的情况，探头和基座之间的支撑筋做了加厚处理，长期在有轻微振动的冲压、组装产线工位使用时，不会出现探头下垂、角度偏移的问题，

　　能长期保持检测精度的稳定性。基座上方的长条形凹槽结构，是预留的灵敏度调节电位器安装位，凹槽做了下沉式设计，调节旋钮嵌入凹槽内部，日常运行时不会被 passing 的工件、操作人员的工具误碰导致参数偏移，凹槽上方的弧形翻盖结构和基座做了一体化的转轴设计，不需要额外加装合页就能翻开调节参数，闭合后能阻挡车间内的切削液飞溅、粉尘落入电位器缝隙，延长内部电子元件的使用寿命。从实际应用场景来看，这类传感组件多用于自动化产线的工件到位检测、物料有无判断、工位计数环节，相比传统的漫反射传感器安装结构，这款设计把安装基座、探头固定、调节位防护做了一体化整合，不需要设计人员再单独拆分设计安装支架、防护盖，能直接套用在常规的轻工组装、五金加工、

　　包装输送类设备的检测工位上。整体结构的外形边界控制得非常紧凑，横向宽度不超过80mm，纵向长度不超过120mm，探头最高点距离安装面的高度控制在60mm以内，在空间狭窄的多工位并列排布场景下，相邻两个传感器之间不会出现信号干涉的问题，安装时不需要预留过大的安全间距，能有效节省产线的排布空间。结构的壁厚设计做了差异化处理，安装耳、探头支撑位置的壁厚做到3mm，保证结构强度，基座主体的非受力位置壁厚控制在1.8mm，在保证整体刚性的前提下尽可能减少材料用量，适配注塑开模的量产工艺要求，所有转角位置都做了R0.5以上的圆角过渡，没有尖锐的棱角，避免安装调试过程中划伤操作人员，也能减少注塑生产时的应力集中问题，降低成品的开裂风险。

　　探头的外圈做了一圈突出的保护唇边，比红色感应端面高出1mm左右，即使安装过程中不小心出现探头端面碰撞安装架、工件的情况，也是唇边先接触受力，不会直接刮花感应镜片，影响检测灵敏度。基座的后侧预留了走线槽位置，传感器的连接线可以顺着走线槽贴附在基座侧面引出，不会出现线缆悬垂被运动部件剐蹭的问题，走线槽的边缘做了倒圆角处理，长期使用也不会磨破线缆外皮造成短路故障。
