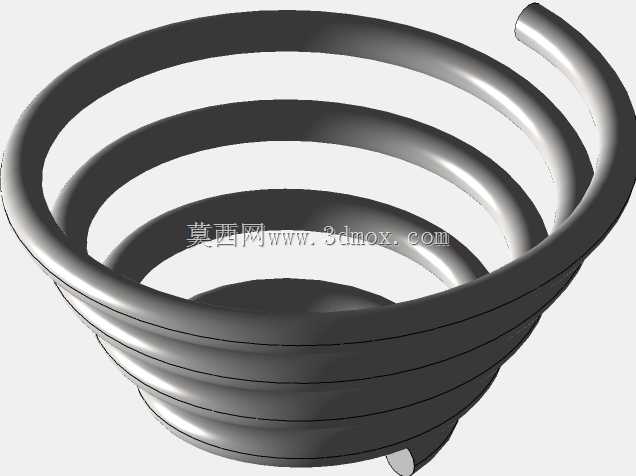

锥形螺旋感应结构三维设计

　　在工业传感检测领域，这类锥形螺旋结构的感应构件，常被应用在料位检测、形变触发、非接触式接近感应的场景中，区别于常规等径圆柱螺旋弹簧的受力与感应特性，上宽下窄的锥度设计让构件在受压形变时，每一圈螺距的变化量呈现梯度分布，不会出现普通圆柱弹簧受压后圈与圈直接并死的硬接触问题，能在更大的形变行程内保持线性的感应反馈，适配需要连续检测形变量、位移量的传感工况。从实际设备适配的角度看，这类结构的安装边界需要匹配安装基座的锥度承接面，底部小直径端通常作为固定端，需要预留3-5mm的直段作为安装定位止口，顶部大直径端作为感应触发端，端面需要做圆弧收边处理，避免触发过程中剐蹭周边的防护壳体，整体安装高度需要根据实际检测行程预留15%的余量，

　　防止过压形变超出材料屈服极限导致结构永久变形。设计这类构件时，首先要确认所用线材的直径参数，线材直径直接决定了整体结构的刚性与形变回弹能力，若应用在小量程高精度的传感场景，线材直径通常选0.8-2mm的弹性合金材质，保证微小形变下就能产生稳定的反馈信号；若应用在大行程重载触发的场景，线材直径可提升至3-5mm，同时调整锥度的倾斜角度，让每一圈螺旋的受力分布更均匀，避免局部应力集中导致的断裂失效。螺旋圈数的设定也需要结合实际感应量程调整，圈数过多会导致整体结构刚性不足，受侧向力时容易出现偏摆，影响感应精度；圈数过少则会导致形变行程不足，无法覆盖需要的检测范围，通常锥面的母线与竖直轴线的夹角控制在12-18度区间时，

　　结构的侧向稳定性与轴向形变线性度能达到较好的平衡。在实际工况应用中，这类锥形螺旋感应结构还可以搭配磁感应元件使用，螺旋本身采用导磁金属材质制作，当受压产生轴向位移时，不同位置的螺旋圈靠近磁感应探头的距离产生梯度变化，就能输出连续的电信号，实现位移量、压力值的连续检测，相比普通的触点式传感结构，没有接触磨损的问题，使用寿命能提升3倍以上。另外，这类结构的螺旋升角需要保持均匀一致，每一圈的螺距误差控制在0.1mm以内，否则会导致形变过程中弹力反馈非线性，最终输出的传感信号出现跳变，影响检测精度；表面处理通常采用钝化或者电泳工艺，避免长期在潮湿、多粉尘的工业环境中出现锈蚀，保证螺旋表面的摩擦系数稳定，不会因为锈蚀导致圈与圈之间卡滞，

　　影响形变回弹的顺畅性。从安装适配的细节来看，底部固定端的连接方式可以采用焊接固定、卡簧卡槽固定或者螺纹旋接固定，根据不同的设备安装空间选择，若设备内部安装空间紧凑，优先选用卡簧卡槽的固定方式，不需要额外的焊接工装，装配效率更高，后期维护更换也更便捷；顶部触发端可以根据对接的触发部件结构，选择磨平端面或者加装非金属接触帽，避免金属之间硬接触产生的碰撞噪音，同时也能减少触发端的磨损。在结构建模过程中，需要重点校验螺旋扫掠路径的连续性，锥面螺旋线的生成要保证每一圈的直径线性递减，不能出现局部直径突变的问题，否则实际加工出来的构件会出现受力不均的情况，扫掠时的截面轮廓要与螺旋线保持垂直，避免出现线材截面扭曲，导致实际成型后的构件存在内应力，装配后出现自然形变偏移。这类结构除了应用在传感检测领域，也可以作为小型缓冲构件使用在精密电子设备的触发按键、限位保护结构中，依靠锥形螺旋的渐变刚度特性，实现轻触时软反馈、重按硬支撑的手感，同时兼具触发感应的功能，相比普通圆柱弹簧加独立感应片的组合结构，能减少2个以上的装配零件，降低整体装配成本，也减少了多零件配合带来的累积误差，提升设备整体的运行稳定性。
