标准机架式电子模块控制器金属外壳

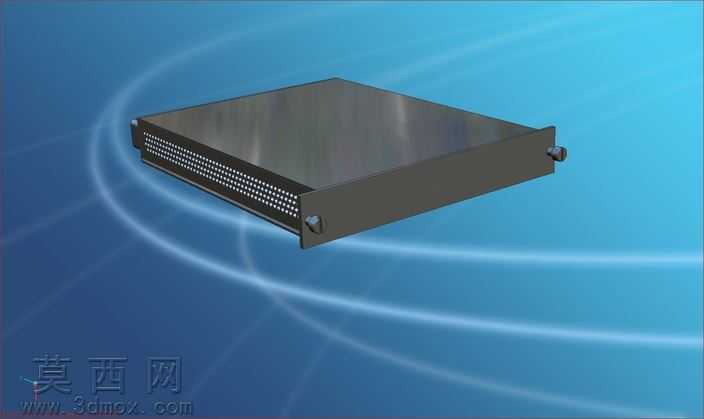

本作品为标准机架式电子模块控制器的金属外壳三维模型，建模阶段严格遵循19英寸标准机柜安装尺寸规范，整体采用长方体钣金结构设计，通过三维软件的钣金模块完成主体折弯、成型特征的搭建，精准还原了工业级工控机箱的结构特征。模型主体壳体采用1.2mm厚度冷轧钢板的等效建模参数，侧边预留标准机架安装固定耳，固定耳上开设对应规格的安装定位孔，适配M6机柜固定螺丝的安装需求，同时在固定耳位置设计了快装式锁紧旋钮结构，无需额外工具即可完成机箱在机柜内的快速装卸与固定。壳体正面设计有整面矩阵式通风散热孔阵列，通过线性阵列特征完成数百个等径散热孔的排布，既保证了内部电子元器件工作时的空气流通散热效率，又兼顾了壳体正面的结构强度与外观规整度，散热孔边缘做了微小的倒角处理，还原钣金冲压加工后的工艺特征，避免锐边毛刺的结构表现。材质渲染阶段，壳体主体采用哑光磨砂冷灰色金属材质，模拟真实冷轧钢板喷塑后的表面质感，固定旋钮采用亮面镀铬金属材质，与主体壳体形成材质质感对比，渲染时添加了柔和的环境反射效果，还原金属表面细微的颗粒感与反光特性，避免塑料感的失真表现。结构设计上，壳体采用上下盖拼接式结构，侧边预留对应卡扣与螺丝安装位的结构特征，内部预留标准PCB板安装的定位螺柱位置，可适配常规尺寸的控制电路板安装，同时在壳体后侧预留了接口拓展的安装空位，可根据实际使用需求拓展电源接口、通讯接口、信号接线端子等组件。建模过程中对钣金折弯处的R角做了精准还原，符合实际钣金加工的折弯工艺要求，避免出现直角折弯的工艺错误，所有安装孔位的位置、尺寸均符合通用工控机箱的行业标准，可直接用于生产前的结构验证、机柜安装适配模拟、产品外观展示等场景，模型整体布线简洁，特征参数化可编辑，可根据实际需求调整壳体长度、散热孔密度、安装孔位等参数，适配不同规格的电子模块控制器外壳设计需求。
