幻灯片式齿轮联动节气门机械结构设计

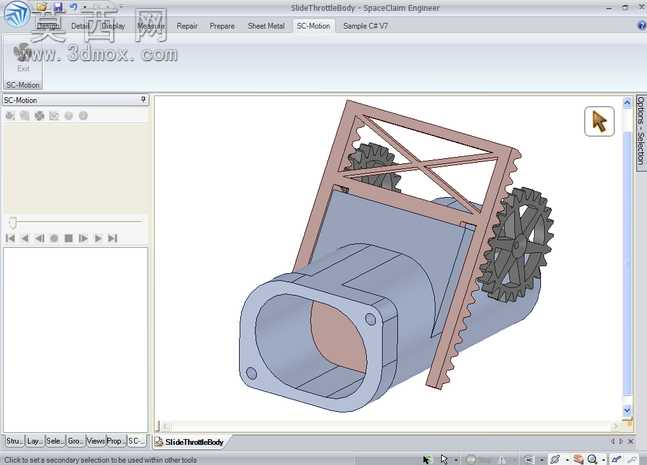

本作品为幻灯片式节气门机械结构三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，首先针对节气门主体进气通道进行基础实体建模，采用拉伸、抽壳、圆角过渡等特征命令完成中空进气腔体的成型，腔体端面的安装孔位、定位凸台均按照机械装配公差要求进行参数化约束，保证后续装配环节的配合精度。针对核心的幻灯片式启闭结构，建模时采用齿条直动与齿轮回转的联动传动方案，直动齿条与节气门启闭挡板采用一体化特征设计，齿条齿形参数与啮合齿轮的模数、压力角保持完全匹配，通过软件的机构运动仿真模块添加齿轮齿条啮合约束、回转副约束、滑动副约束，可直观模拟节气门从全闭到全开的完整运动行程，验证传动过程中无卡滞、干涉问题。上部的桁架式支撑结构采用薄壁拉伸与筋板特征组合构建，既保证了齿轮安装轴的支撑刚度，又通过桁架镂空设计降低整体结构重量，支撑结构与进气腔体的连接部位添加了加强筋特征，避免长期往复运动下出现连接部位应力集中变形。材质渲染环节针对不同部件赋予差异化材质属性，进气腔体采用哑光铸铝材质，还原金属零部件的磨砂质感与轻微金属反光，齿轮与齿条部件赋予调质钢材质，添加细微的表面纹理模拟机加工后的表面粗糙度，桁架支撑结构采用与腔体一致的铸铝材质保证视觉统一性。设计过程中重点优化了齿轮齿条的啮合重合度，通过调整齿宽与齿形参数保证传动过程的平稳性，同时对节气门挡板的滑动导轨面进行了间隙参数优化，预留合适的运动间隙避免热胀冷缩导致的运动卡滞，整体结构可直接用于运动原理验证、教学演示以及后续的工程化细化设计。
