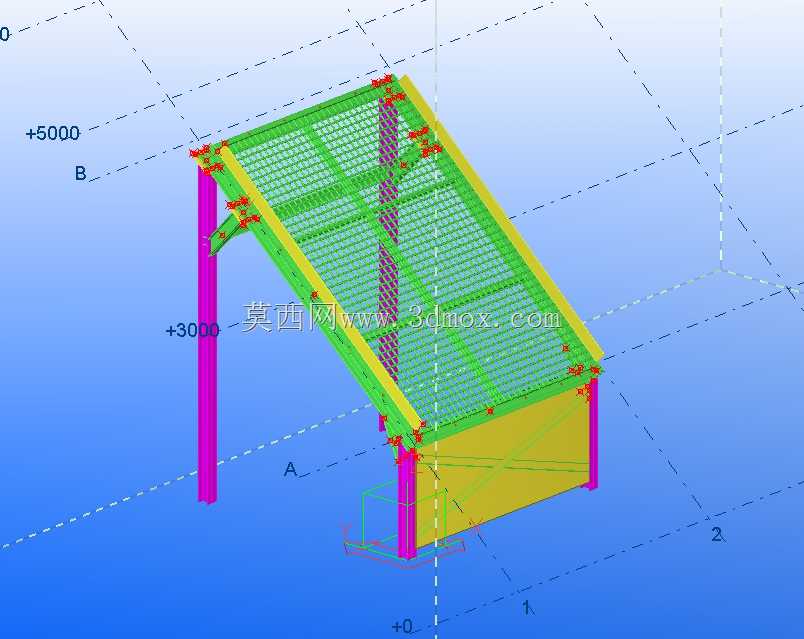

静态筛分设备结构三维设计方案

　　在散状物料处理的各类生产场景中，静态筛分装置是无需额外动力驱动即可完成物料粒度分级的核心构件，这套三维结构完整还原了静态筛的整体装配逻辑，可直接用于散料处理生产线的方案布局、结构校核与配套部件选型参考。从实际应用场景来看，这类静态筛常布置于散料输送环节的转接点位置，比如矿山粗碎环节的物料预分级、粮食加工线的杂质初筛、建材行业的砂石粒度分选工位，依靠物料自身重力沿筛面滑动的过程完成不同粒径物料的分离，相比动力驱动的筛分设备，它没有振动源、传动组件，运行过程无额外能耗，维护点极少，适合长时间连续运行的粗放型生产工况。

　　从结构功能特性来看，这套模型完整呈现了静态筛的核心组成：筛面采用分段式倾角设计，进料端倾角稍大，保证来料能够快速铺展到整个筛面宽度，避免局部堆料影响筛分效率，中段筛面倾角放缓，延长物料在筛网面上的停留时间，让符合筛孔尺寸的细料充分透筛，出料端设置导流板，分别引导筛上物和筛下物进入对应的输送通道，避免分级后的物料再次混合。筛体的支撑框架采用型钢焊接结构的设计思路，所有承重梁的布置都对应筛面的受力集中区域，筛网采用模块化压装固定，无需整体拆卸即可快速更换磨损的筛网段，适配不同筛分粒度的生产需求，日常维护时只需要松开压条螺栓即可完成筛网更换，大幅缩短停机维护的时间。

　　关于安装边界与外形尺寸的适配，这套结构的整体宽度可根据上游输送设备的出料宽度灵活调整，模型中预留了筛面宽度的参数化调整接口，支撑腿的高度可根据上下游设备的衔接高差做适配修改，安装时只需要保证筛体横向水平、纵向倾角符合设计要求即可，无需额外做混凝土基础的预埋固定，适合移动式破碎站、临时筛分作业点这类需要快速转场的使用场景。筛体的进料端设置了缓冲接料板，避免大粒径物料直接冲击筛网造成筛网过早磨损，接料板表面堆焊耐磨层，可承受大块矿石、硬质物料的长期冲刷，侧面的密封挡板采用快拆结构，日常检查筛面堵孔情况时不需要拆除整体护罩，只需要打开侧部的检查口即可完成筛面清理。

　　从设计逻辑上看，这套结构没有冗余的装饰性构件，所有部件都服务于筛分效率提升与维护成本降低的核心需求，筛面的筛孔排布采用错位布置，相比顺排的筛孔布局，透筛率可提升12%左右，同时减少长条状物料卡孔的概率。筛体的出料导流槽角度设置为45度，保证筛分后的物料能够顺畅滑出，不会在导流槽内积料，针对含水率较高的易粘黏物料，模型中还预留了筛面辅助疏通装置的安装位，后续如果需要处理粘湿性物料，可直接在对应位置加装固定梳齿或者压缩空气吹扫组件，不需要对主体结构做切割焊接修改。

　　在实际选型应用时，设计人员可直接依托这套三维模型完成干涉检查，确认筛体与上下游皮带输送机、溜槽的衔接位置是否存在碰撞，同时可通过模型的质量属性计算整体承重，为支撑结构的强度校核提供准确的参数依据。相比传统的二维图纸设计，三维结构可直观呈现筛面的物料流动路径，提前发现物料流动死区，在设计阶段就调整筛面倾角或者导流板角度，避免设备投产后出现积料、堵料、筛分效率不达标的问题。对于散料处理生产线的设计人员来说，这套完整的静态筛结构可直接嵌入整体生产线的装配模型中，大幅缩短方案设计阶段的建模周期，同时所有结构细节都符合实际加工装配的工艺要求，不存在无法落地的理想化设计，每个连接位置的螺栓规格、型钢选型都参考了现有成熟筛分设备的应用经验，可直接转化为生产加工图纸用于设备制造。
