农用振动式谷物清选分离设备结构

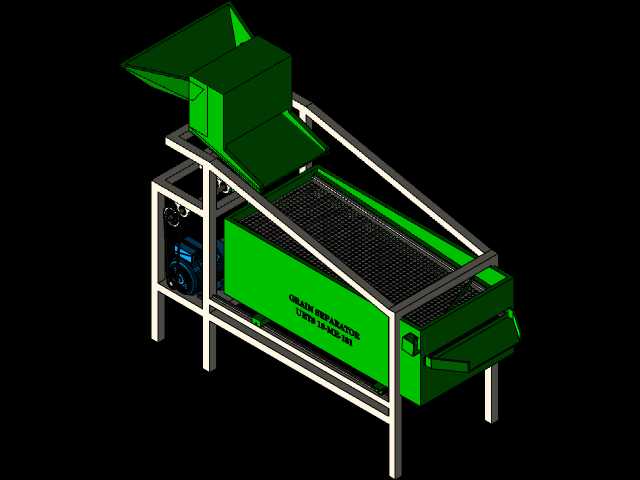

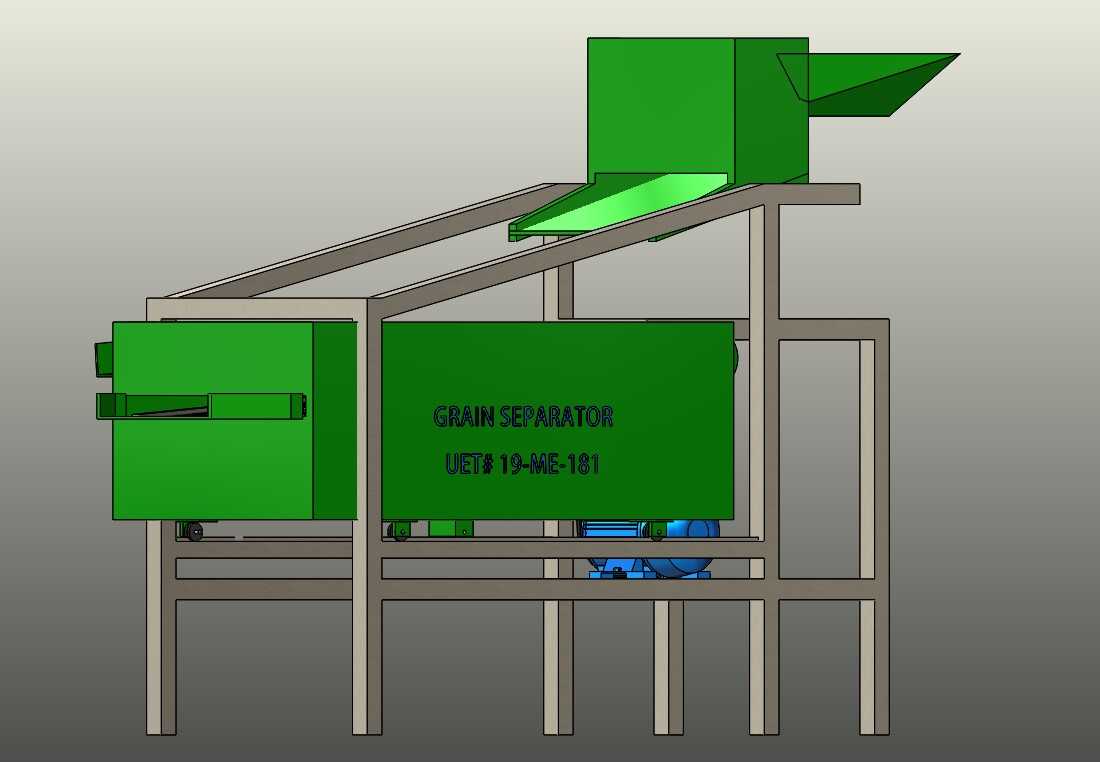

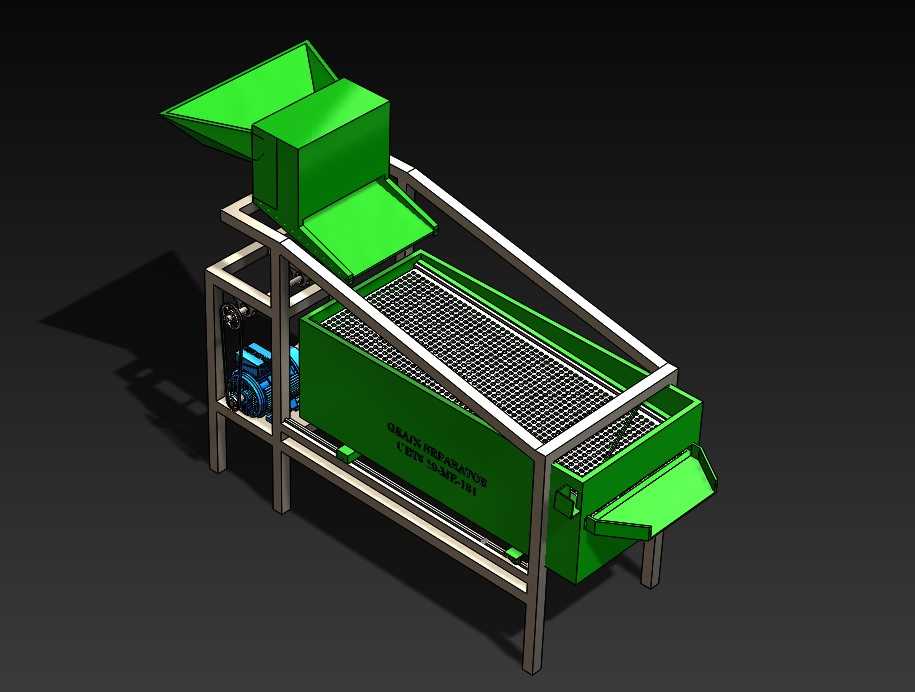

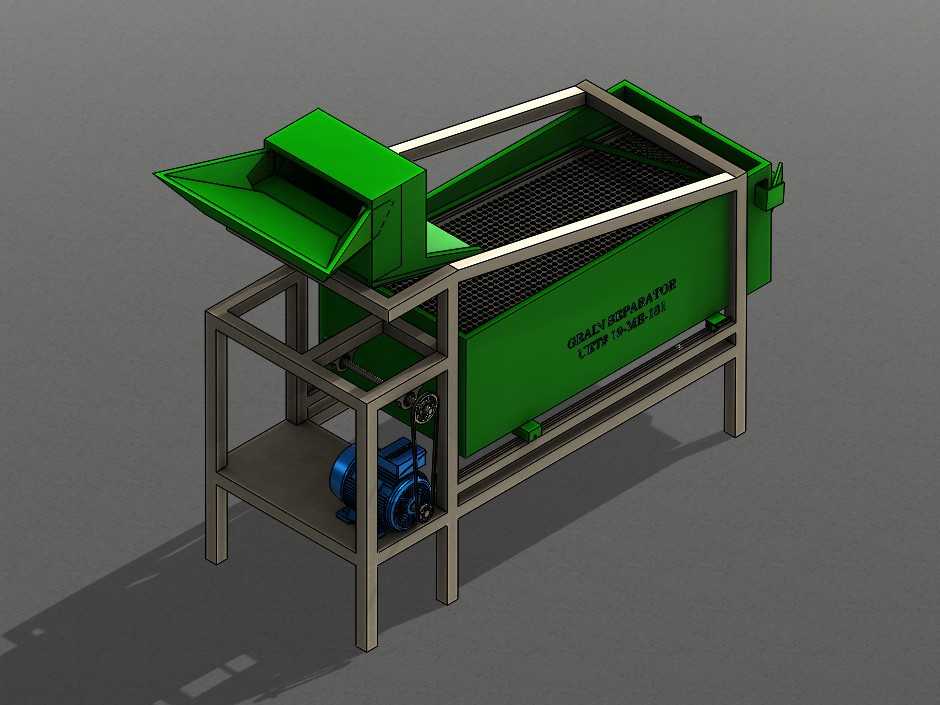

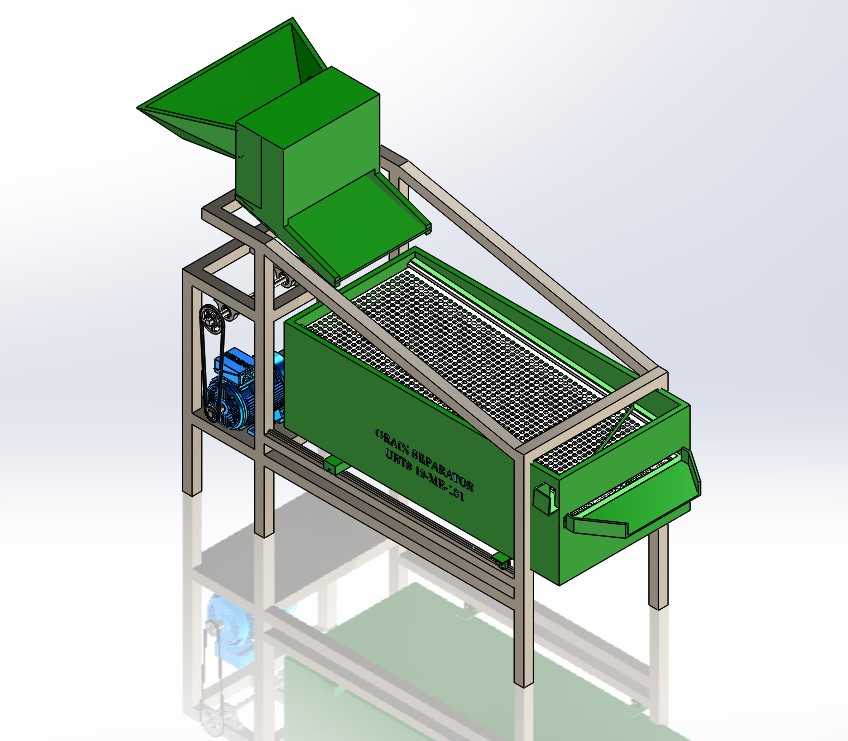

　　这套谷物分离设备主要面向粮食收储、小型粮油加工、农户自留粮处理场景设计，核心解决谷物收获后混杂的瘪粒、碎茎秆、砂石、颖壳等杂质分离难题，替代传统人工扬场的低效作业模式，适配小麦、水稻、油菜籽、玉米等多种颗粒类粮油作物的清选工序，可单机独立作业，也可接入小型粮食加工线作为前置清选单元使用。设备整体采用框架式方管焊接机架作为承载主体，机架支腿预留了地脚安装孔位，可直接固定在硬化作业地面，也可加装移动脚轮适配转场作业需求，整机进料端高度控制在1.4米左右，适配人工倒料或小型提升机上料的作业高度，出料端设置在筛体末端低位，可直接对接装袋器具或下游输送设备，整体安装占地长度约2.2米、宽度约1.1米，无需额外预留过大操作空间，适合小型加工坊、

　　田间临时作业点的场地条件。进料段采用倾斜导料槽搭配缓冲储料腔结构，物料从进料斗倒入后不会直接冲击筛网表面，先经导料板匀料后缓慢铺展到筛面起始端，避免进料集中导致的筛面物料堆积、筛分不彻底问题；筛体采用双层不同孔径的编织筛网结构，上层筛网孔径偏大，可拦截尺寸较大的秸秆、穗轴等大体积杂质，从筛体侧端的杂余出口排出，下层筛网孔径匹配对应作物的颗粒尺寸，合格谷物透筛后沿下层导料板流向成品出料口，尺寸小于谷物的砂石、瘪粒等细小杂质则透过下层筛网从底部杂余出口排出，三层出料路径完全独立，不会出现混料问题。动力端采用偏心振动机构搭配电机驱动，振动频率与振幅经过匹配调校，筛面物料在振动作用下沿筛面向前匀速滑移的同时做小幅抛跃，

　　既保证物料与筛网的充分接触，又避免卡筛问题，筛体与机架之间采用弹性减震元件连接，可抵消大部分振动传递，降低设备作业时的整机晃动与噪音；设备侧面设置了张紧调节结构，可根据筛网磨损情况、不同物料的筛分需求调整筛面倾角与振动幅度，更换筛网时仅需松开侧边压条即可快速拆装，无需拆解整体机架结构。设计过程中优先考虑了农用场景的维护便捷性，所有传动部件均设置了可拆卸的安全防护罩，既避免作业时杂物卷入传动机构，也方便日常注油维护；接料部位的导料板均采用折弯成型结构，无多余焊接死角，减少谷物残留堆积，清理时仅需打开筛体端盖即可冲洗筛网与腔体内部，避免不同品类谷物混种。机架的横梁位置预留了风机安装接口，用户可根据清选需求加装风选组件，

　　在振动筛分的同时利用气流吹走比重较轻的颖壳、瘪粒，进一步提升清选净度，无需改动主体结构即可拓展功能；整机的受力部位均做了加强焊接处理，方管机架的连接角位加装了三角加强筋，可承受长时间连续振动作业的载荷，避免长期使用后出现机架开焊、变形问题。
