带安装支耳的筒式传感安装固定支架

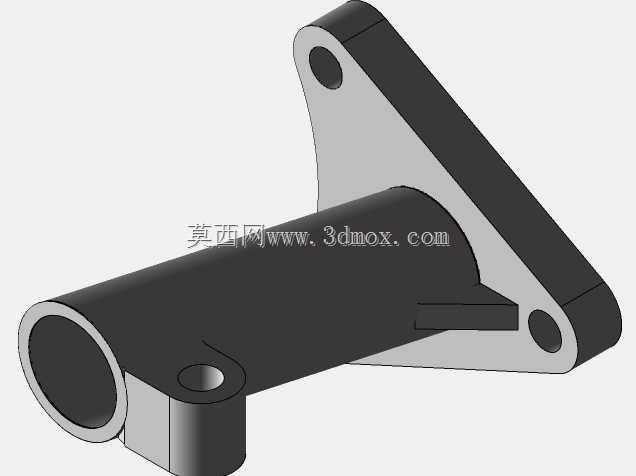

　　在工业传感检测的实际部署场景里，这类带安装支耳的筒式固定构件，核心作用是为柱式传感元件提供稳定的安装基准，同时适配设备机架的装配空间，避免传感元件在设备运行过程中因振动、外力拉扯出现移位，导致检测数据偏差甚至元件损坏。从结构设计逻辑来看，主体采用空心筒身作为核心承载段，筒体内径匹配常规柱式传感元件的外径公差，内壁预留0.02-0.05mm的装配间隙，既方便传感元件顺利装入，也能通过侧壁的顶丝孔实现锁紧固定，防止元件在筒内发生轴向窜动。筒身侧面延伸出的三角状支耳是整个构件的安装受力核心，支耳上开设的三个光孔分别对应不同方向的安装点位：顶端的单孔用于吊装或侧向辅助固定，下端靠近筒身的两个孔位为主安装孔，孔位周边做了局部加厚处理，抵消螺栓锁紧时产生的局部压应力，避免长期受力后支耳出现形变开裂。

　　从实际安装边界来看，筒身的轴向长度控制在适配常规传感元件的接线余量范围，不会因为筒身过长导致传感元件接线端被过度包覆，也不会因为筒身过短导致元件检测端伸出量不足，无法对准被测位置。支耳的弯折角度经过空间校核，安装后筒身轴线与被测面的夹角刚好匹配传感元件的检测角度要求，不需要额外加装角度调整垫片，减少装配环节的调试工作量。构件的壁厚设计遵循等强度原则，筒身主体壁厚满足抗扭、抗弯的受力要求，支耳与筒身的衔接位置做了大圆角过渡，避免应力集中，在设备持续运行产生的高频振动工况下，衔接位置不会出现疲劳裂纹。

　　这类构件常应用在自动化生产线的物料到位检测、设备运行转速检测、工位位置限位检测等场景，安装时可以通过支耳上的孔位直接固定在设备机架的型材或钣金面上，不需要额外设计定制转接板，大幅缩短传感部件的安装调试周期。设计过程中需要重点校核支耳的受力形变，当设备运行加速度达到10g的振动工况下，支耳的最大形变量需要控制在0.02mm以内，保证筒身内的传感元件检测基准不会发生偏移，确保检测数据的稳定性。筒身侧壁的顶丝孔位置避开了支耳的受力筋区域，防止钻孔加工时破坏支耳的内部应力结构，顶丝采用内六角平端紧定螺钉，锁紧时不会对传感元件的外壳造成压痕损伤，同时也能保证足够的锁紧力，避免设备振动导致螺钉松脱。

　　从加工工艺适配性来看，该构件适合采用压铸工艺进行批量生产，毛坯成型后仅需要对筒体内孔、安装孔位进行少量机加工即可达到装配精度要求，加工成本低，生产效率高，适合大规模配套在各类工业检测设备、自动化生产线上。构件表面采用喷塑处理，具备基础的防锈、防腐蚀能力，能够适应车间内的切削液飞溅、粉尘附着等常规工况，不需要额外做表面防护处理。在实际选型匹配时，只需要确认筒体内径与所用传感元件的外径匹配，安装孔位的中心距与机架上的预装孔位对齐，即可直接完成装配，不需要对构件进行二次加工修改，适配性较强。
