铰接式机械连接固定支座结构设计

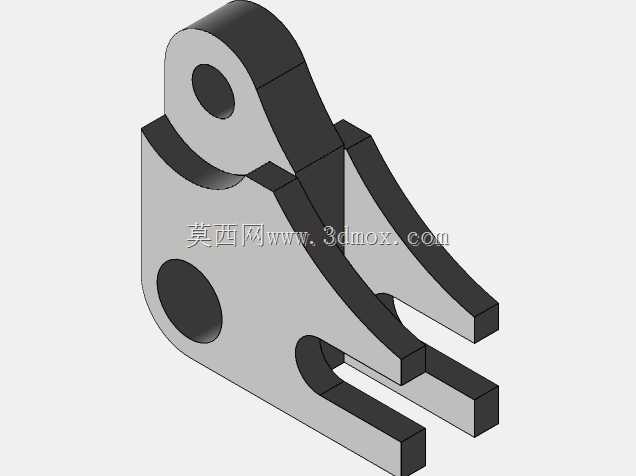

　　在各类工业机械的连杆传动、执行机构末端安装场景中，这类带多铰接孔的异形连接支座是承担载荷传递、运动限位的核心零件，常见于自动化生产线的摆臂机构、工程机械的操纵连杆组、轻工设备的开合传动结构中，区别于标准型材拼接的支座，这类一体成型的异形件能在有限安装空间内同时实现多方向铰接、载荷分散、运动轨迹约束的多重作用，避免多零件拼接带来的累计公差与连接松动风险。从结构设计逻辑来看，该支座采用整体式块状基体设计，上部设置带通孔的铰接耳结构，孔位用于穿装铰接销轴，与外部摆臂或驱动杆形成转动副，耳板的厚度与孔边距经过受力校核，能承受径向载荷与周期性摆动带来的交变应力，避免孔位出现应力集中导致的开裂；基体侧面延伸出双叉式支撑臂结构，

　　臂端的平面可作为安装贴合面，与配套的固定基座通过紧固件锁紧，双叉结构的间隙可容纳外部连杆的摆动空间，避免运动过程中出现结构干涉。基体中部设置的大直径通孔可用于穿装固定主轴或定位销，实现支座本身的旋转支撑或固定定位，下部的弧形缺口结构则是为了避让安装位置周边的管线、凸台等结构，减少安装时的二次修配工作量。从安装边界来看，该支座的所有安装孔位均设置了足够的扳手操作空间，铰接孔的端面预留了轴用挡圈或轴承的安装位，双叉臂的开口尺寸与配套连杆的厚度匹配，安装时无需额外加工垫片调整间隙，整体外形的轮廓尺寸适配多数中小型传动机构的安装空间，不会占用过多的设备内部布局空间。在实际使用场景中，这类支座需要同时承受铰接部位的径向剪切力、

　　摆动过程中的冲击力，以及安装面的锁紧拉力，因此建模过程中对各部位的过渡圆角做了针对性设计，所有直角棱边均设置了工艺圆角，既减少了加工时的应力集中，也避免安装过程中锐边划伤操作人员；各孔位的同轴度、安装面的平面度公差均按照中等精度传动件的要求设置，既能满足常规传动场景的使用需求，也不会过度提高加工精度带来不必要的成本上升。不同于标准件库中的通用连接座，该结构针对特定的运动轨迹做了外形优化，双叉臂的长度与角度经过运动仿真验证，在配套连杆的全行程摆动范围内，不会与周边结构产生碰撞，上部铰接耳的高度经过计算，能保证连接的摆臂在最大摆角时不会与基体发生干涉，同时基体的重量经过拓扑优化，在保证结构强度的前提下去除了非受力区域的多余材料，

　　降低了运动部件的整体惯量，提升传动响应速度。在加工适配性上，该结构的所有平面与孔位均可通过常规的铣削、钻削工艺完成，无需特殊的定制刀具，适合中小批量的零件加工，建模时的特征树按照加工工序顺序搭建，方便后续生成工程图时直接提取加工特征，标注尺寸与形位公差，减少工程图绘制的重复工作量。
