多接口集成式法兰连接排气歧管结构

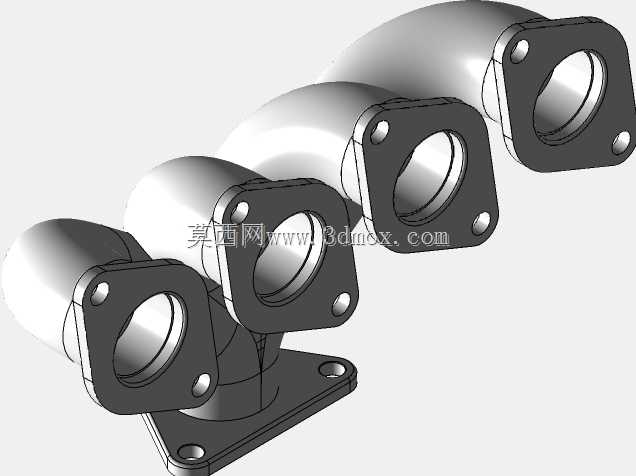

　　这款多接口集成式法兰连接管路结构，主要适配小排量多缸内燃机的排气侧布设需求，在工程机械、农用机械、小型发电机组的动力单元配套场景中应用广泛，核心作用是将各个气缸排出的高温废气有序汇集，统一输送至后续排气后处理单元，避免各缸排气出现气流干涉、排气背压异常升高的问题，保障内燃机各缸排气过程顺畅，维持动力输出的稳定性。从结构设计逻辑来看，整体采用一体弯折成型的管路走向，四个进气接口沿纵向等距排布，每个接口都配置带螺栓过孔的方形连接法兰，法兰密封面做了平面度公差管控，安装时配合金属密封垫片即可实现端面密封，杜绝高温废气泄漏风险；所有进气接口的中心轴线保持平行，与缸盖排气侧的安装孔位完全对应，安装时无需额外调整管路角度，可直接对位锁付，

　　降低现场装配的对位难度。管路主体采用渐变式通径设计，从进气端到出气端通径逐步扩大，匹配废气汇集过程中的流量变化，减少气流在管路内部的紊流损失，降低排气阻力。底部设置的一体式安装支座，带有两个对称的固定安装孔，可通过螺栓将整个歧管结构固定在发动机缸体侧方的支架上，抵消发动机运行过程中产生的振动载荷，避免管路长期受振动出现焊缝开裂、法兰连接松动的问题。从安装边界来看，四个进气法兰的螺栓孔中心距统一为适配常规小排量缸盖的标准尺寸，相邻两个进气接口的中心间距与对应缸心距匹配，安装后整体外轮廓不会与发动机周边的线束、冷却管路、附属安装件产生空间干涉；出气端法兰的尺寸可直接对接常规口径的排气波纹管，无需额外制作转接头。

　　设计过程中针对管路弯折处做了圆弧过渡处理，避免直角弯折造成的气流阻滞，同时弯折处的壁厚做了均匀性管控，避免弯折加工过程中出现管壁局部过薄、强度不足的问题，可长期耐受高温废气的持续冲刷，以及发动机运行带来的交变振动载荷。每个法兰上的螺栓过孔都做了轻微的倒角处理，既方便安装时螺栓顺利穿入，也能避免螺栓紧固时孔边的应力集中造成法兰边缘开裂。整个结构的重量分布经过优化，底部支座的承载位置刚好对应管路的重心位置，安装后不会出现单侧偏载的情况，长期运行也不会因为重力拉扯造成连接部位变形。在实际配套使用中，这类集成式歧管相比分段拼接的管路结构，减少了连接密封点的数量，从根源上降低了废气泄漏的概率，同时一体成型的结构刚性更好，共振频率更高，可避开发动机常用转速区间的振动频率，减少运行过程中的异响问题。
