双轮缘导向绳轮结构三维设计

　　这类双轮缘绳轮结构，常应用在起重牵引设备、线缆输送装置、索道导向机构以及小型升降设备的走线系统中，核心作用是为柔性牵引件提供稳定的导向支撑，约束牵引绳的运行轨迹，避免绳索在往复运动过程中出现脱槽、偏磨、跳绳等故障。从实际工程应用场景来看，不管是车间内的小型电动葫芦走线，还是自动化仓储设备的牵引绳导向，亦或是户外小型索道的支撑轮组，这类带双侧挡边的绳轮都是核心的受力导向部件，其轮槽的曲面弧度、轮缘的高度设计，直接决定了绳索运行的平顺性与使用寿命。

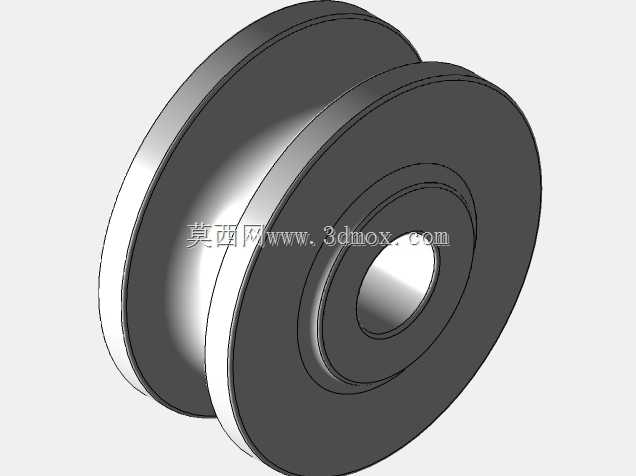

　　从结构设计思路来看，该绳轮采用一体化轮体结构，中间设置同轴安装通孔，用于穿装固定心轴，通孔与轮体的同轴度公差需要严格控制，避免轮体转动时出现径向跳动，加剧心轴磨损与绳索的抖动。轮体中部的内凹绳槽采用圆弧曲面设计，曲面半径匹配常用牵引钢丝绳或尼龙绳的外径，保证绳索与槽面的接触面积足够大，降低单位面积的接触压强，减少绳索的挤压磨损。两侧的轮缘高度高于绳槽最低点，形成物理防护边界，即使绳索在运行中出现小幅横向摆动，也会被轮缘阻挡，不会脱出绳槽，这一设计在设备启停、负载突变的工况下尤为关键，能大幅降低脱槽故障的发生概率。

　　从安装边界与尺寸适配角度看，轮体的轴向厚度需要匹配安装位的空间尺寸，中间安装孔的直径要适配对应规格的心轴，装配时通常会在孔与轴之间加装滑动轴承或滚动轴承，降低转动阻力，减少轮体与心轴的磨损。轮体的外径尺寸则根据牵引绳的最小弯曲半径确定，避免绳索绕经轮体时弯曲半径过小，导致绳索内部的钢丝或纤维芯出现疲劳断裂，一般来说轮槽底径需要达到绳索直径的15-20倍，才能满足常规牵引工况的使用寿命要求。轮缘的外径比绳槽底径大出的尺寸，需要覆盖绳索直径的1/3以上，才能起到可靠的防脱作用，同时轮缘的外侧做了小角度的倒角处理，避免装配或维护时尖锐边缘划伤操作人员，也能减少轮体转动过程中的风阻与剐蹭风险。

　　在功能特性上，该绳轮的整体结构受力均匀，轮体的壁厚从绳槽底部向轮缘处平滑过渡，既保证了轮体的结构强度，能承受牵引绳索带来的径向压力与侧向挤压力，又避免了不必要的材料冗余，控制了轮体的自身重量，降低转动时的惯性负载，减少驱动端的动力损耗。轮体的端面设置了多层环形凹槽结构，一方面是为了在注塑或铸造加工时减少材料的收缩变形，保证轮体的尺寸精度，另一方面也能提升轮体端面的结构刚性，避免轮体在长期受力后出现端面翘曲变形，影响转动的平顺性。

　　实际选型应用时，需要根据牵引绳索的直径、最大工作负载、运行线速度来匹配对应规格的绳轮，安装时要保证轮体的回转平面与绳索的运行平面完全重合，避免出现偏角，否则会导致绳索与轮缘侧面产生持续摩擦，既会快速磨损绳索，也会加剧轮缘的磨损，甚至导致轮缘破损。日常维护中，需要定期检查绳槽表面的磨损情况，当绳槽的圆弧面出现明显的凹坑、台阶磨损，或者轮缘出现裂纹、缺损时，要及时更换轮体，避免出现绳索脱槽、断裂的安全事故。这类绳轮的结构设计看似简单，但每一处尺寸细节都直接关联到设备运行的可靠性，从轮槽的曲面精度到安装孔的同轴度，从轮缘的高度设计到壁厚的过渡处理，都需要结合实际工况的受力情况反复校核，才能保证在长期往复运行的工况下保持稳定的工作状态。
