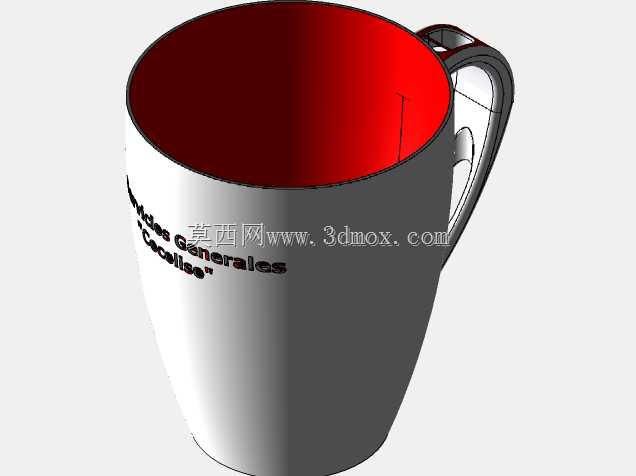

双色带把手马克杯三维结构设计

　　日常餐饮场景中使用的带把手马克杯，核心功能是盛装常温或高温饮品，适配家庭、办公场所、餐饮门店等多类使用场景，可满足咖啡、茶水、热饮等多种液体的盛装需求，把手结构的设计核心是规避高温液体传导带来的握持烫伤风险，同时提升握持时的施力便利性，降低满杯状态下的脱手概率。从结构设计逻辑来看，杯身采用上宽下窄的锥度造型，一方面是适配堆叠收纳的需求，同规格杯体可部分嵌套放置，减少仓储与陈列的空间占用，另一方面锥度结构也适配陶瓷或注塑成型的脱模需求，降低生产过程中的脱模卡滞风险，减少成型后的侧壁修边工作量。杯体内壁采用红色涂层设计，并非单纯的外观装饰，该涂层需满足食品接触级材料要求，同时具备耐酸碱、耐热水冲刷的特性，长期盛装茶水、

　　咖啡等有色饮品时不易残留污渍，降低日常清洁的难度，涂层与杯身基材的结合力需要经过反复热震测试验证，避免频繁注入沸水后出现涂层脱落、起皮的问题。杯身外侧的印刷区域预留了足够的平整曲面，可适配品牌标识、装饰图案的丝印或转印工艺，印刷区域的弧度经过曲率优化，避免图案印刷后出现拉伸变形、边缘错位的问题，保证不同批次印刷的图案位置一致性。把手部分采用与杯身一体化的连接结构，连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，在杯体盛装满杯液体、整体重量达到上限时，把手与杯身的连接位置可均匀分散握持拉力，不会出现连接处开裂的问题；把手的内圈尺寸经过人机工程校核，可适配不同粗细的手指穿过，握持时手指与把手内壁的接触面积足够，降低局部压强，

　　提升长时间握持的舒适度，把手外侧的曲面贴合手掌虎口位置的轮廓，端举时手腕无需过度弯折即可保持杯体水平，减少饮品洒出的概率。杯口位置做了卷边处理，边缘厚度均匀，饮用时唇部接触的触感顺滑，不会出现割嘴的问题，同时卷边结构也提升了杯口的结构强度，日常放置时轻微磕碰不易出现杯口崩缺的问题。杯底设计了平整的支撑环，支撑环的平面度控制在合理公差范围内，放置在平整桌面时不会出现晃动，支撑环外侧预留了微小的倒角，避免杯底与桌面摩擦产生刺耳的异响，同时也减少杯底边缘的磨损。从安装与适配边界来看，该杯体的整体外径适配常规杯架的尺寸要求，可放置在车载杯架、办公桌杯槽、饮水机接水台等常规位置，无需额外调整放置空间；杯体的整体高度适配常规家用、

　　商用咖啡机的出水高度，接取咖啡时无需倾斜杯体即可完成接液。设计过程中对杯壁厚度做了梯度优化，杯底位置厚度略大于杯壁位置，提升放置时的稳定性，杯壁厚度均匀一致，保证注塑或陶瓷烧制过程中壁厚均匀，不会出现缩痕、烧制变形等问题，内壁与外壁的同轴度公差控制在合理范围，保证杯体整体的圆度，搭配杯盖时可实现良好的密封配合，减少饮品热量散失与洒漏风险。
