西门子15HP三相异步电动机结构模型

　　这款15HP功率等级的西门子电动机三维结构，还原了低压三相异步电机的典型工业级设计细节，可直接用于产线动力单元选型校核、设备布局干涉验证、传动系统匹配计算等工程场景。在各类工业生产场景中，这类15HP功率段的电机覆盖了极广的应用边界：从中小型输送线的主驱动、机床辅机的动力源，到小型泵组、风机的配套动力，再到轻工生产设备、农用加工机械的动力输出单元，都能见到同规格电机的应用，其功率等级刚好适配多数不需要超大扭矩、但对运行稳定性有持续要求的连续作业工况。

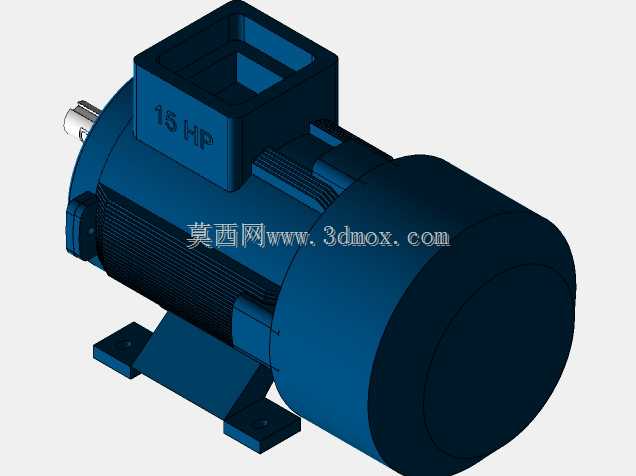

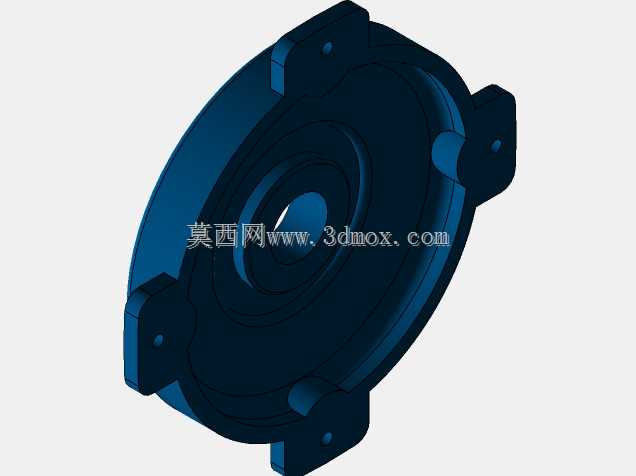

　　从实际功能特性来看，该模型还原的电机为2极转速规格，同步转速对应工频下3000rpm区间，适合需要高转速输出的负载场景，比如风机叶轮直驱、高压清洗泵组配套、高速输送辊道驱动等场景。模型完整呈现了电机的几个核心结构段：顶部的方形接线盒结构，预留了线缆接入的安装空间，实际应用中接线盒内部可容纳端子排、接地组件，部分同规格型号还会在接线盒内加装加热带，避免高湿环境下绕组凝露影响绝缘性能；中部的机座散热筋结构，采用轴向平行的散热筋布局，配合尾部自带的风罩与风叶，可在电机运行时带动空气沿散热筋轴向流动，带走定子绕组产生的热量，保证电机在额定负载下的温升控制在绝缘等级允许范围内；输出端的法兰端盖结构，还原了安装止口与螺栓孔位，可适配法兰安装、底脚安装两种主流安装方式，对应的安装孔位尺寸符合IEC标准的同功率段电机安装尺寸规范，方便设计人员在做设备布局时直接匹配安装位，不需要额外调整机架的开孔位置。

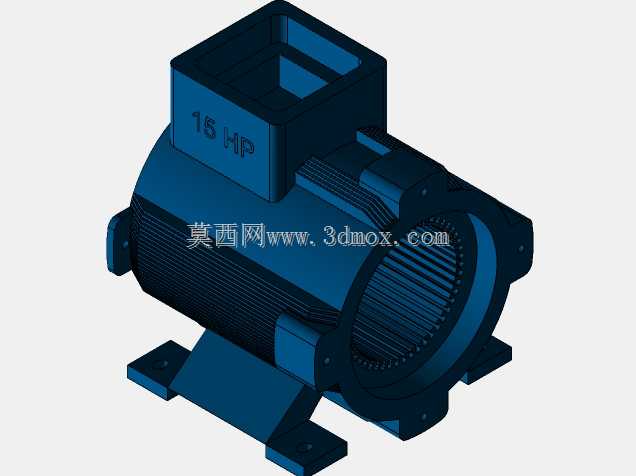

　　从设计思路层面，该结构遵循了西门子低压电机的模块化设计逻辑：机座采用铸铁材质的典型结构设计，刚度足以支撑定子铁芯压装后的受力，同时可承受运行过程中的电磁振动与负载冲击；两端的端盖采用止口定位结构，保证轴承室与定子内腔的同轴度，减少转子转动过程中的扫膛风险；底脚部分为一体化铸造成型的结构，预留了长条形安装孔，允许安装时在小范围内调整电机轴向位置，方便皮带轮、联轴器的安装找正，实际安装过程中，底脚的安装面需要做水平度校准，避免因安装面倾斜导致轴承承受额外的径向力，缩短轴承使用寿命。

　　关于安装边界与尺寸参考，该模型还原的15HP 2极电机，机座号对应行业通用的160M规格区间，轴伸端的轴径、键槽尺寸均符合标准规范，输出轴的长度可适配标准规格的联轴器、皮带轮，不需要额外做轴的改制；接线盒的顶部空间预留了足够的线缆弯曲半径，实际布线时动力线缆的弯曲半径不小于线缆外径的6倍即可，不会和周边设备结构产生干涉；电机尾部的风罩突出长度需要在布局时预留至少50mm的通风间隙，保证冷却风可以顺畅进入风罩，避免因通风不足导致电机过热降额。在做三维布局时，还需要注意电机两侧的吊装环位置，该规格电机重量在100kg以上，安装时需要通过吊环完成吊装就位，模型上也还原了吊环的安装位置，方便设计人员提前规划吊装作业的空间，避免吊装时和周边的管线、机架结构产生碰撞。

　　另外，模型还原的电机表面涂装为工业级蓝色涂装，和西门子原厂电机的外观配色一致，在做设备整体渲染、方案展示时，可以直接复用外观材质，不需要额外调整材质参数。结构上还还原了电机的接地标识位置、铭牌安装区域，实际生产中铭牌会标注额定功率、额定电流、绝缘等级、防护等级等核心参数，方便现场运维人员识别设备信息。对于做设备改造、非标设计的工程人员来说，这类准确还原标准电机结构的三维模型，可以大幅减少建模的重复工作量，在方案设计阶段就可以完成安装空间校核、传动匹配计算，避免后期生产装配时出现干涉、安装尺寸不匹配的问题。
