43系列双极步进电机带输出齿轮结构

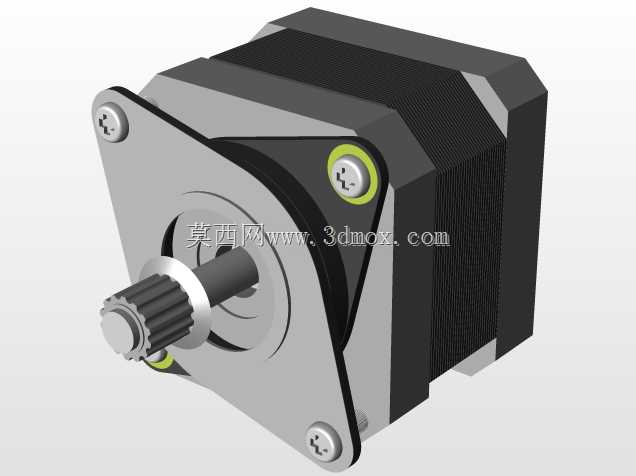

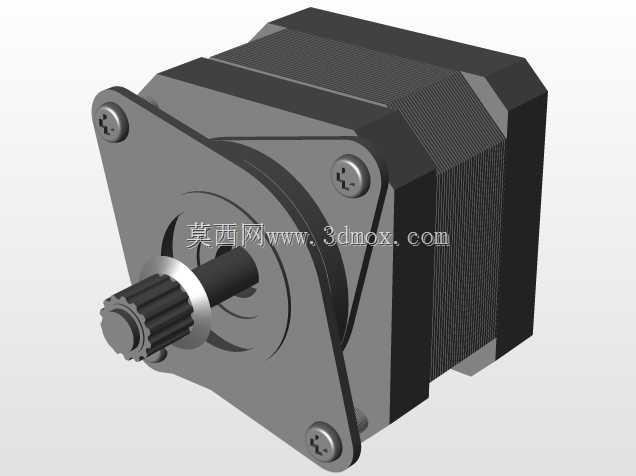

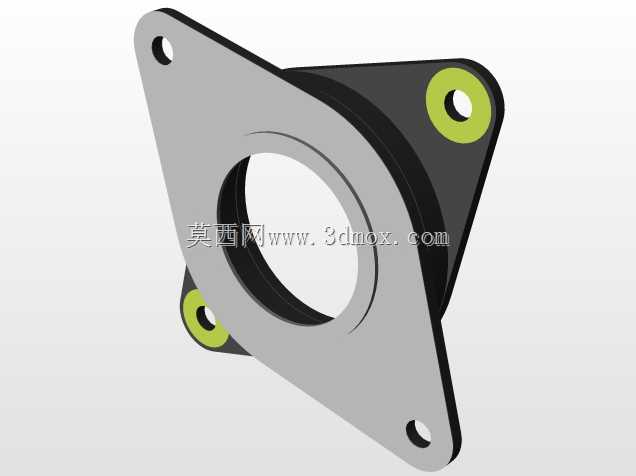

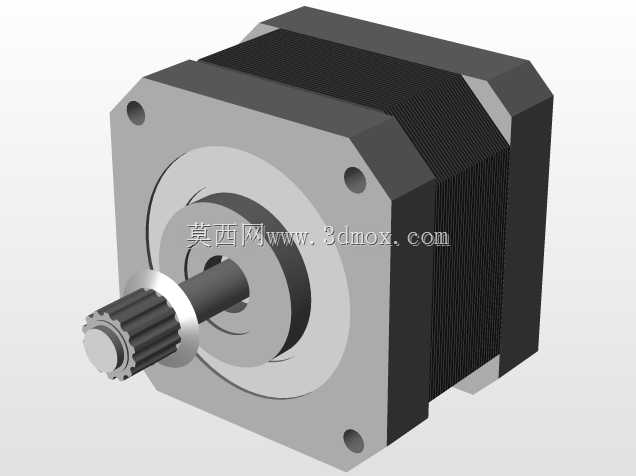

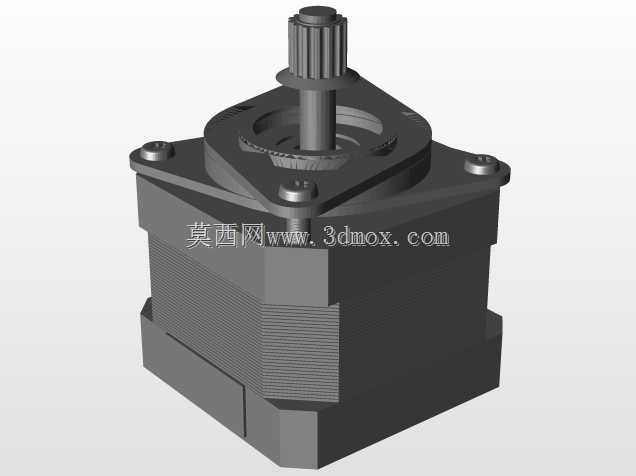

　　这款双极步进电机的结构设计，完全围绕小型自动化设备的紧凑安装需求展开，输出端集成的金属传动齿轮，省去了用户额外加装传动件的装配工序，在小型3D打印机进给轴、桌面级点胶设备位移平台、小型机械臂关节驱动这类对安装空间有严格限制的场景中，能直接匹配对应模数的同步带轮或啮合齿轮，减少传动链路的累计间隙。从结构设计逻辑来看，前端安装法兰采用方形切角布局，四个安装孔位分布在法兰对角位置，其中靠近输出轴的两个孔位加装了黄绿色的绝缘垫圈，既可以在安装时隔绝电机本体与设备安装板之间的硬接触，缓解运行时的振动传递，也能避免金属安装面之间的导电接触，适配部分有绝缘安装要求的电子类生产设备。电机本体采用叠片式定子结构，

　　外部的黑色包覆层一方面起到定子叠片的紧固作用，另一方面也能在设备内部布线时避免漆包线与金属棱边的剐蹭，降低绝缘层破损的风险。输出轴采用D型切面配合滚齿加工的金属齿轮，齿轮与轴之间采用过盈配合加顶丝固定的双重防松结构，在频繁正反转的工况下不会出现齿轮打滑移位的问题，适配步进电机频繁启停、快速换向的工作特性。从安装边界来看，这款电机的法兰安装孔距适配42系列步进电机的通用安装尺寸，用户在替换现有设备上的同规格电机时，不需要重新加工安装板的孔位，输出轴的伸出长度经过精确核算，安装后齿轮端面与法兰安装面的距离刚好匹配常规2GT同步带的安装中心距，不需要额外加装轴套调整轴向位置。电机的出线端设置在本体尾部的侧方，不会占用轴向的安装空间，

　　在设备内部布局布线时，可以顺着电机侧面的走线槽固定线缆，避免线缆与运动部件发生干涉。在实际选型应用中，这类双极电机的扭矩输出特性适合中低速的精准位移场景，前端的齿轮设计可以直接和设备的传动齿条啮合，用在小型数控雕刻机的Z轴升降、自动拧螺丝机的批头进给、智能门禁的闸机驱动这类场景中，不需要额外设计齿轮安装的定位结构，法兰面的定位止口精度控制在0.02mm以内，安装后可以保证输出轴与设备传动部件的同轴度，减少运行时的径向跳动，降低传动噪音。设计过程中特意将电机本体的外壳棱角做了小倒角处理，在自动化生产线的密集安装场景中，操作人员装配时不会被锋利的金属棱边划伤，叠片定子的压紧力经过反复校核，长时间运行时不会出现叠片松动导致的异响问题，

　　前端轴承采用含油轴承结构，在常规工况下不需要额外加注润滑脂，减少后期设备维护的工作量。输出齿轮的模数选用常规的0.5模，齿部经过高频淬火处理，表面硬度满足长时间啮合传动的耐磨要求，和同模数的尼龙齿轮、金属齿轮都能良好啮合，不会出现早期磨损失效的问题。
