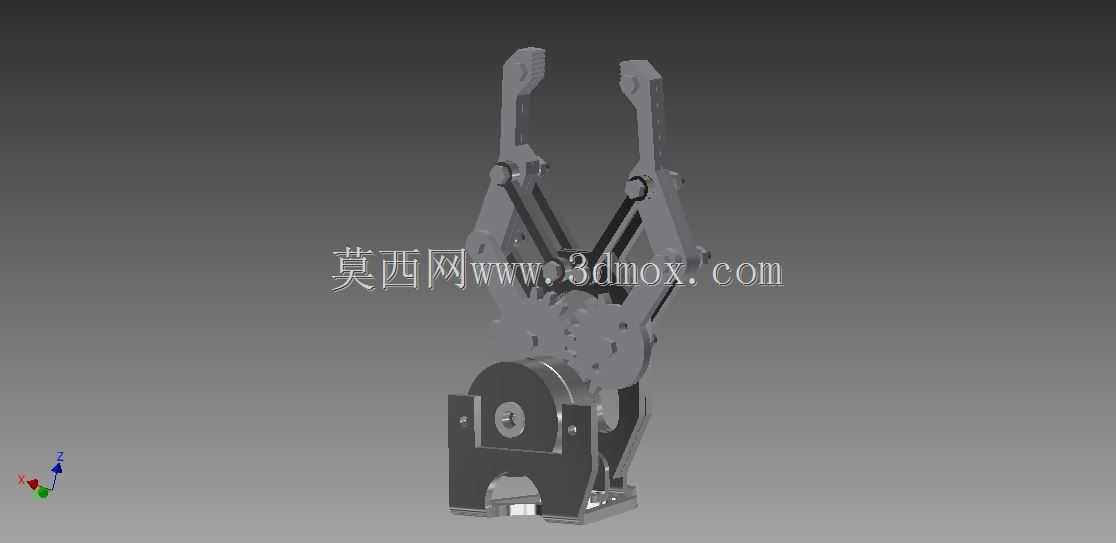

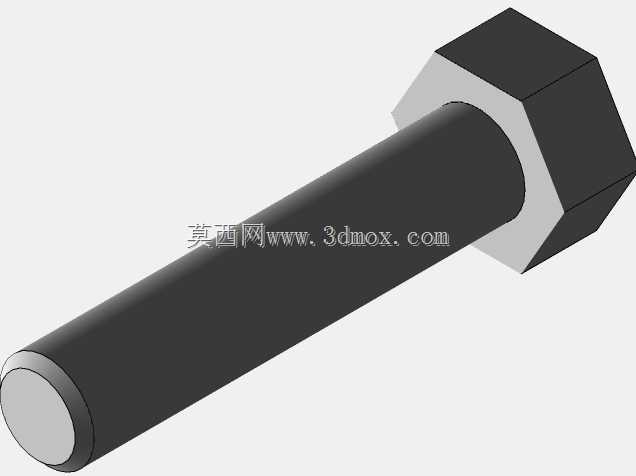

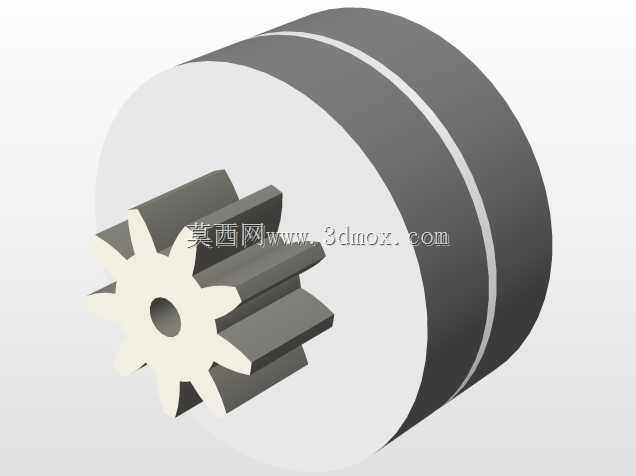

这类平行连杆结构的夹持执行件,常作为工业机械手末端执行单元部署在3C电子装配、小型零件分拣、实验室样本转运等工位,适配小尺寸规则或异形工件的抓取转移作业,相比气动平口夹爪,其连杆联动的特性可让两夹指始终保持平行开合,不会出现单轴夹爪的摆角偏移问题,抓取方形、矩形类工件时接触面积更均匀,不会夹伤工件表面或出现夹取滑脱的情况。从结构设计逻辑来看,整套机构采用单动力输入布局,底部的动力安装位可适配舵机、小型旋转气缸或直流减速电机作为动力源,动力输出端通过偏心曲柄连接两侧对称布置的多组连杆,动力传递过程中通过连杆的铰接约束,带动两侧夹指同步完成开合动作,整套传动链没有冗余的齿轮啮合结构,铰接点均采用销轴定位,

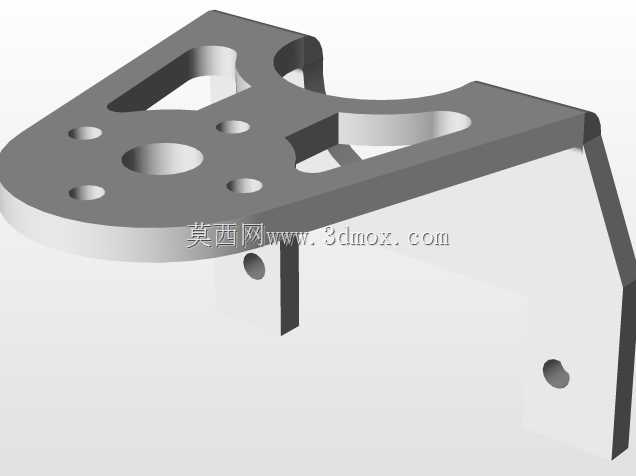

加工装配时仅需保证两侧连杆的孔位同轴度,即可实现两侧夹指的动作同步,后期维护时仅需更换铰接处的耐磨轴套即可,维护成本远低于齿轮传动的夹爪结构。夹指的开合行程设计覆盖了常见小型工件的尺寸范围,夹指内侧预留了防滑垫安装槽,可根据抓取工件的材质更换橡胶、硅胶或者聚氨酯材质的防滑衬垫,针对表面粗糙度较低的光滑塑料件、玻璃件抓取时,可更换软质衬垫避免夹伤工件表面,针对金属毛坯件抓取时可更换带齿纹的硬质衬垫提升抓取摩擦力。安装边界方面,底部的动力安装座采用标准法兰式定位结构,安装孔位间距适配市面上主流的小型机械手末端安装尺寸,不需要额外设计转接法兰即可直接安装在四轴SCARA机器人、桌面级六轴机械臂或者直线模组的滑台上,
整套机构的外轮廓在完全闭合状态下没有突出的铰接销轴,不会在狭窄工位移动时与周边设备、工装发生干涉。夹指的开合角度通过连杆的长度参数进行约束,最大开合位置设置了机械硬限位,避免动力件过行程导致连杆机构出现死点卡顿,闭合位置的限位可根据常抓取工件的最小尺寸调整限位块厚度,适配不同批次工件的抓取需求。在实际产线应用中,这类夹爪可搭配视觉定位系统完成散乱工件的无序抓取,由于其夹指平行开合的特性,视觉系统仅需识别工件的中心位置即可控制夹爪移动到对应位置完成抓取,不需要额外计算夹指的摆角补偿,大幅降低视觉系统的调试难度。针对洁净车间使用场景,整套机构的铰接缝隙可做防尘密封处理,避免生产过程中的粉尘进入铰接缝隙造成动作卡顿,
所有结构件均可采用阳极氧化铝材质加工,整体重量控制在较低范围,不会给机械手末端带来过大的负载负担,适配负载3kg以内的桌面级机械臂使用。在非标设备设计选型时,这类夹爪可直接替代传统的气动手指使用,不需要搭配气源管路,仅需给动力件供电即可完成动作,在没有气源部署的桌面自动化设备中适配性更强,同时其连杆结构的夹持力可通过动力件的输出扭矩进行线性调节,针对不同硬度的工件可灵活设置夹持力大小,避免夹持力过大造成薄壁工件变形。整套结构的运动仿真过程中,需要重点验证各连杆在开合全行程内的干涉情况,尤其是夹指完全张开时,后侧连杆与底部安装座的间隙需要预留至少1mm的安全距离,避免加工误差导致动作卡滞,铰接点的销轴需要做防脱处理,避免设备高速运行时销轴窜出导致机构散架。
