半英寸SKF外球面径向滚动轴承结构

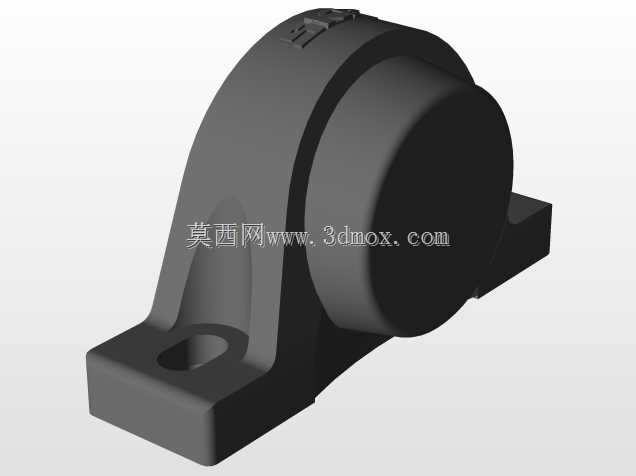

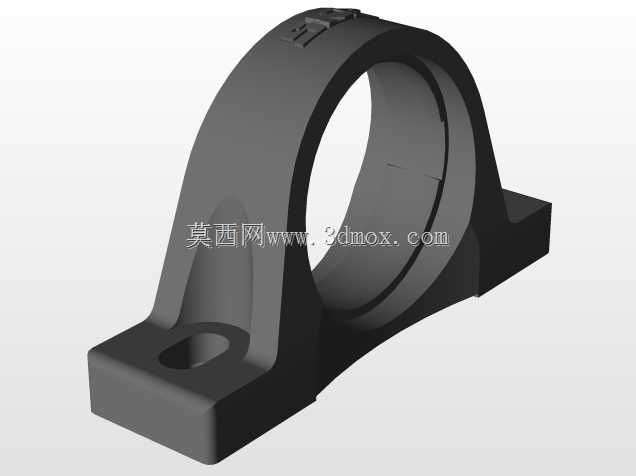

　　这款半英寸规格的外球面轴承，在轻工输送线、小型食品加工设备、桌面级自动化工装的从动辊筒支撑场景中应用十分普遍，日常做设备维护拆换备件时，经常能在各类轻载传动工位见到同结构产品。不同于标准深沟球轴承需要严格匹配轴承座的同轴公差，这类带顶丝锁紧结构的外球面轴承，对安装轴的加工公差容忍度更高，现场装配时不需要复杂的热装工装，只要将内圈穿入对应直径的光轴，拧紧内圈侧面的紧定螺钉，就能完成轴向与周向的固定，非常适合产线快速抢修、小批量非标设备的快速装配场景。从结构设计来看，轴承外圈采用了球面轮廓设计，和配套的铸造轴承座内球面配合时，可以自动补偿安装过程中出现的轴系挠曲变形、安装座孔位不对中的问题，

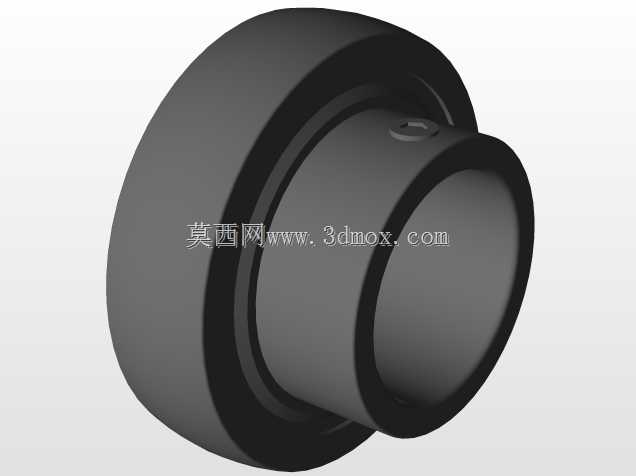

　　避免轴系在运转过程中因为附加弯矩导致滚动体过早出现点蚀失效。内圈的一端做了加长设计，相比同内径的标准深沟球轴承，和光轴的配合接触长度更长，即便轴的表面粗糙度没有达到精密磨削的要求，也能保证足够的抱紧力，不会在频繁正反转的工况下出现内圈跑圈的问题。轴承的密封结构采用了双唇式接触橡胶密封，外侧的密封唇可以阻挡外界的粉尘、切削液、水汽进入轴承内部滚道，内侧的密封唇可以锁住轴承内部预填的锂基润滑脂，在常规工况下可以做到长期免维护运行，不需要频繁停机加注润滑脂。从安装边界尺寸来看，这款轴承的内孔直径为0.5英寸，适配英制尺寸的光轴安装，外圈的最大外径、整体宽度都遵循行业通用的互换尺寸标准，替换同规格的其他品牌同类型轴承时，

　　不需要改动配套的轴承座或者轴系加工尺寸，备件互换性很强。建模过程中，对滚道的曲率、滚动体的直径与数量、保持架的兜孔间隙都做了符合实际加工公差的还原，内圈侧面的紧定螺钉采用了内六角凹端结构，凹端可以卡入轴表面预先加工的浅定位坑，进一步提升锁紧可靠性，避免设备启停过程中的冲击载荷导致螺钉松动。在实际选型应用中，这类轴承主要承受径向载荷，也可以承受一定程度的双向轴向载荷，适合转速不超过每分钟三千转的轻载传动工位，如果应用在有腐蚀性介质的场景，还可以在这个基础结构上更换不锈钢材质的套圈与滚动体，搭配氟橡胶密封件来提升耐蚀性能。做三维装配设计时，要注意预留出轴承外圈球面的摆动余量，不要在轴承座外侧加装额外的轴向限位结构顶死外圈端面，

　　否则会失去自动调心的作用，同时紧定螺钉的安装位置要预留出内六角扳手的操作空间，避免装配完成后没有空间拧紧螺钉。日常做设备故障排查时，如果发现这类轴承出现运转异响，首先要检查紧定螺钉是否松动，其次检查密封件是否破损导致杂质进入滚道，不要直接判定为轴承质量问题，很多现场故障都是因为安装时没有拧紧锁紧螺钉，导致内圈和轴之间出现相对滑动，磨损轴表面进而引发的运转异常。
