工业用斜顶防护式流体澄清处理装置

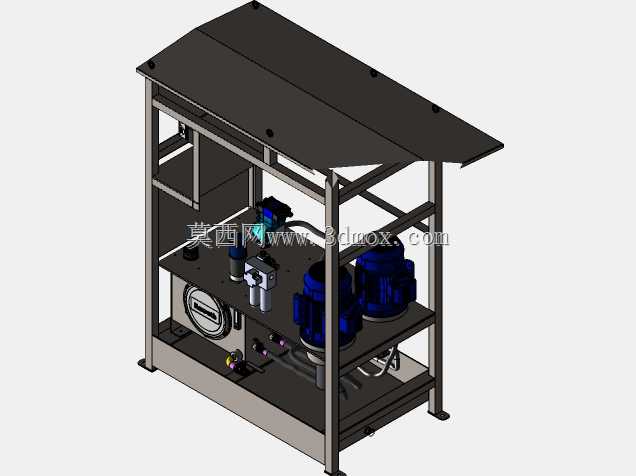

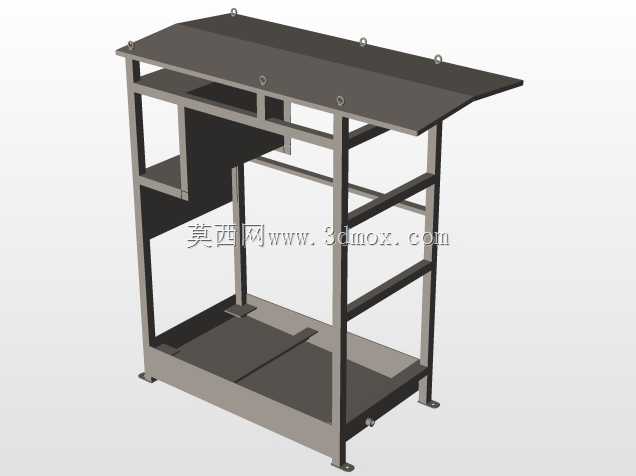

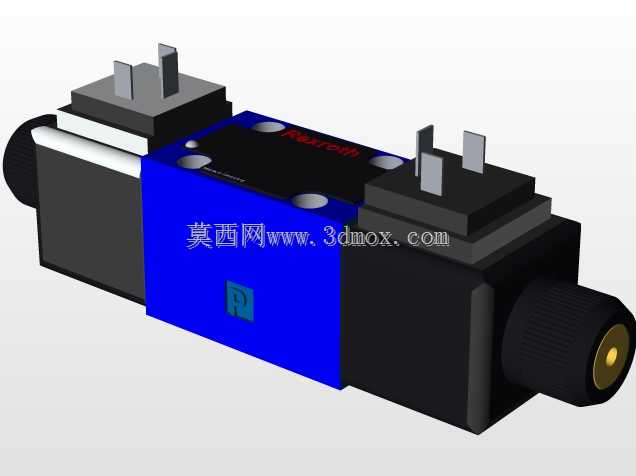

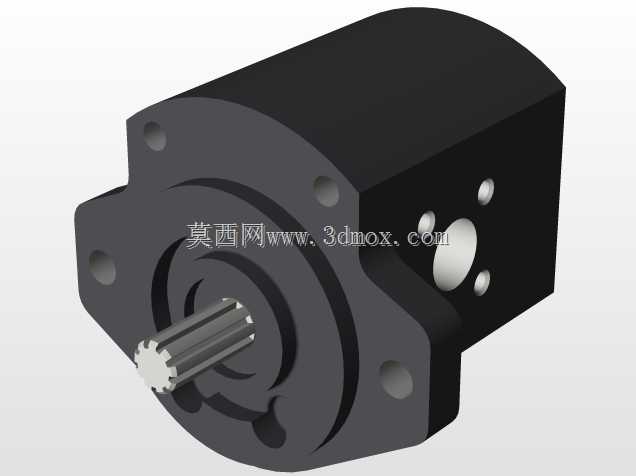

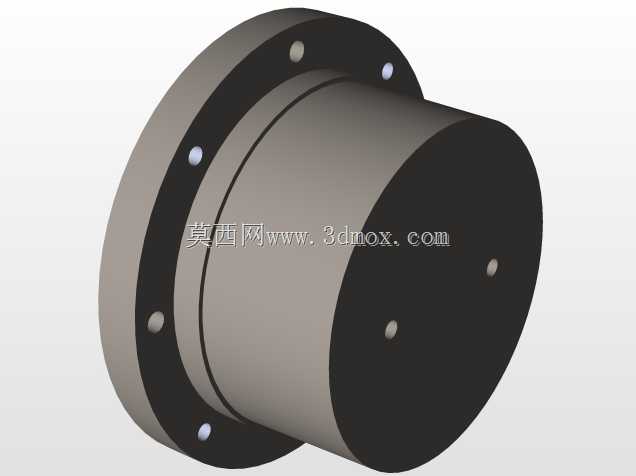

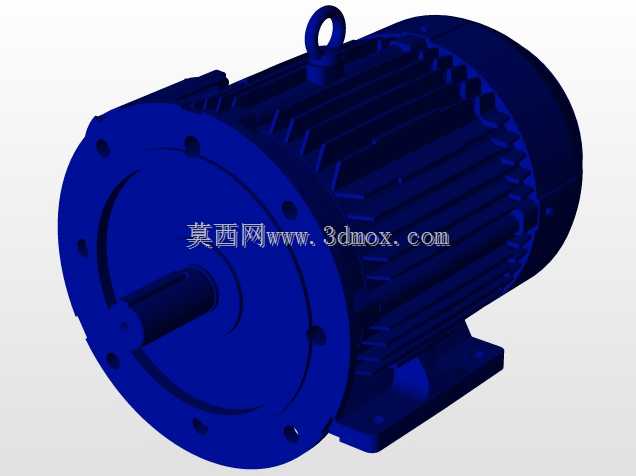

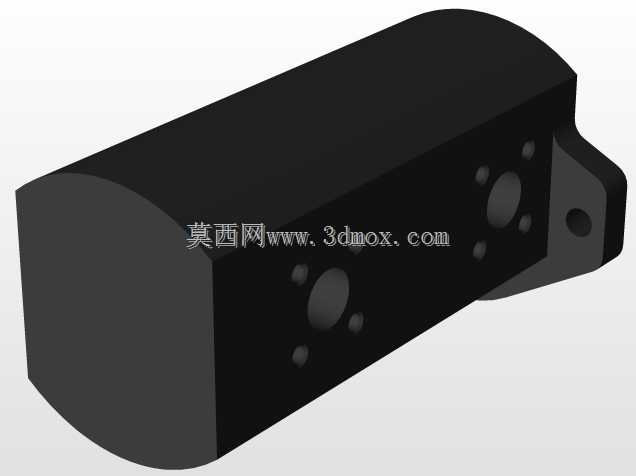

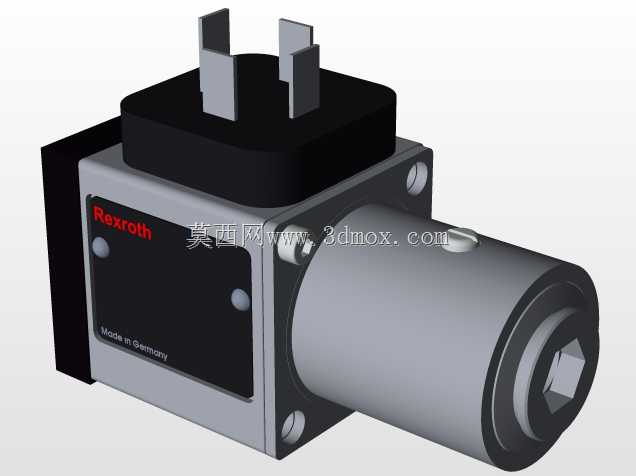

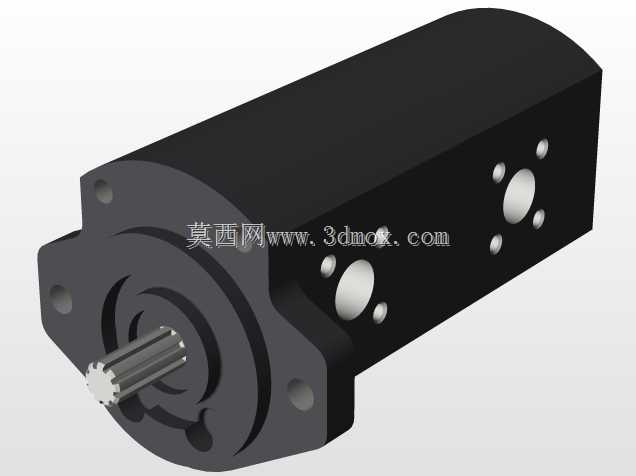

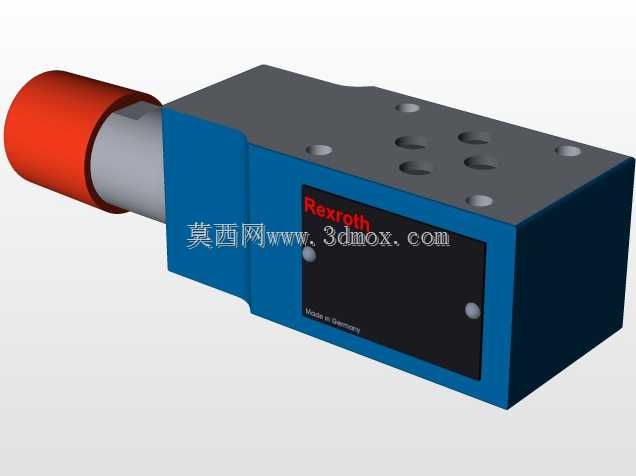

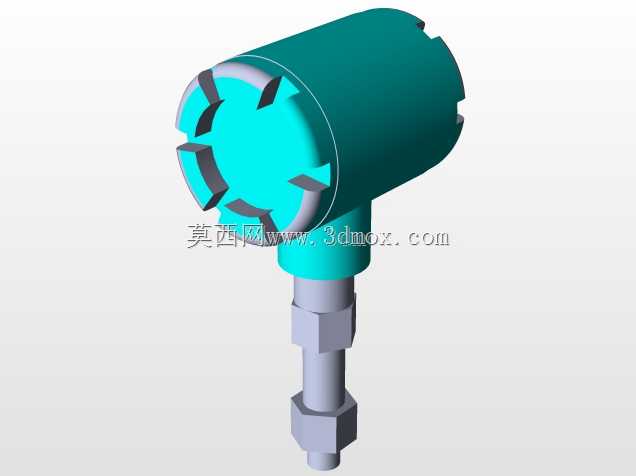

　　另一方面斜顶的悬挑尺寸刚好覆盖机架内所有外露的管路、阀组与电气元件，日常车间地面冲洗时的溅水也不会直接打在核心部件上。机架分层布置的逻辑完全按照流体处理的流程走向规划，下层区域预留了足够的安装操作空间，布置两台核心动力泵组，一用一备的配置思路可以避免单泵故障造成整条制程线停摆，泵组的安装座特意做了减震垫安装位，泵体与机架连接的位置预留了螺栓调节余量，现场安装时可以通过调整螺栓位置找正泵轴与管路的同轴度，减少运行时的振动噪音与密封件磨损。中层区域集成了过滤澄清核心组件、调压阀组、压力检测元件与管路分配器，所有管路的走向都沿着机架立柱内侧排布，用管卡固定在方管预留的安装孔位上，既避免了管路外露被现场工件、转运叉车剐蹭，这套装置的设计初衷，是面向机加工切削液循环、工业废水预处理、中小型化工制程流体澄清这类对固液分离精度有稳定要求、同时需要设备具备户外或车间恶劣工况耐受能力的场景，很多车间现场的切削液澄清设备要么是敞开式结构容易落入切屑、灰尘造成二次污染，要么是集成度太低需要现场拼接管路泵组，安装调试耗费大量工时，这套结构从一开始就把这些现场痛点纳入了设计考量。从整体结构来看，设备采用方管焊接成型的一体式机架作为承载主体，顶部设置倾斜式防雨防尘顶盖，这种斜顶结构不是单纯的造型设计，一方面是当设备布置在半户外车间连廊、厂区临时处理点位时，落尘、溅落的切削液或者冷凝水可以顺着斜面自然滑落，不会在顶部积留渗进设备内部，

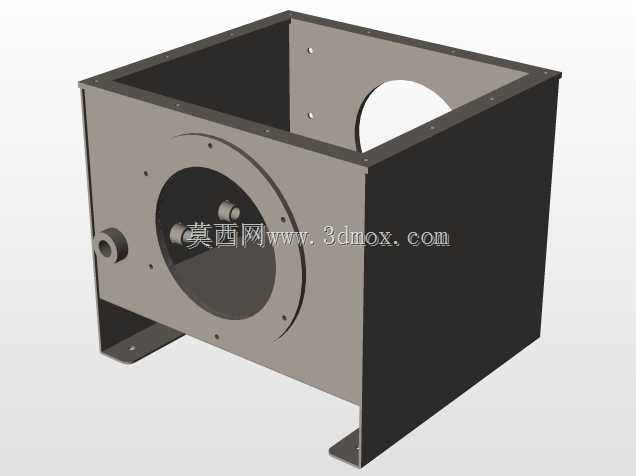

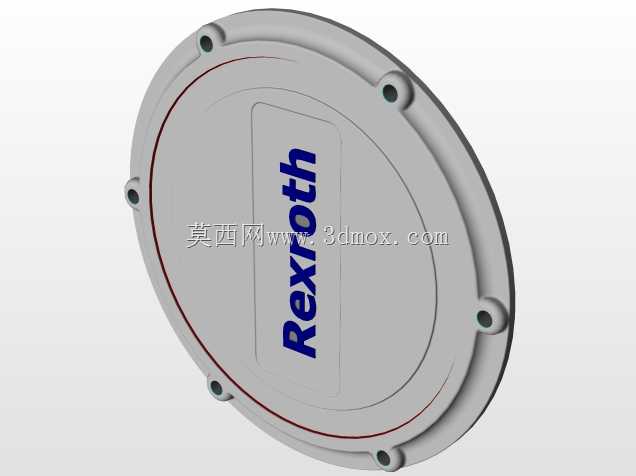

　　也方便后期维护时快速拆解对应管段，不需要大范围拆卸周边部件。设备的正面预留了透明观察窗位，可以直接观察内部澄清组件的工作状态、杂质积存情况，不需要拆开设备外壳就能判断是否需要排污或者更换滤材，观察窗周边做了密封胶条安装槽，关闭后可以阻挡外部灰尘进入，同时避免内部流体溅出。从安装边界来看，整套设备的底座采用方形脚杯安装结构，四个脚杯的调节行程预留了50mm的余量，即使现场地面不平整，也可以通过调节脚杯高度把设备调整到水平状态，避免泵组运行时因为倾斜造成轴承偏磨；设备的整体宽度控制在1.2米以内，深度控制在1米，高度含顶盖在2.1米左右，这个尺寸刚好可以通过常规的车间通道门，不需要拆解部件就能完成转运进场，底座的框架内侧预留了叉车孔位，

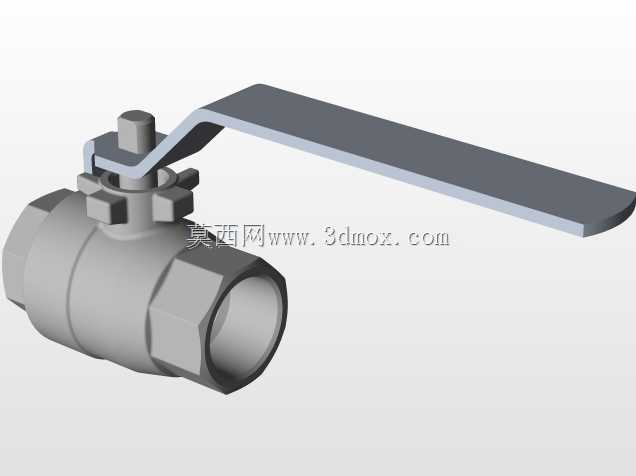

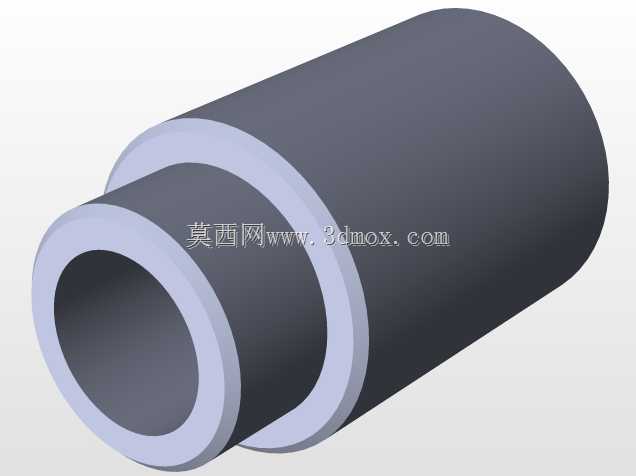

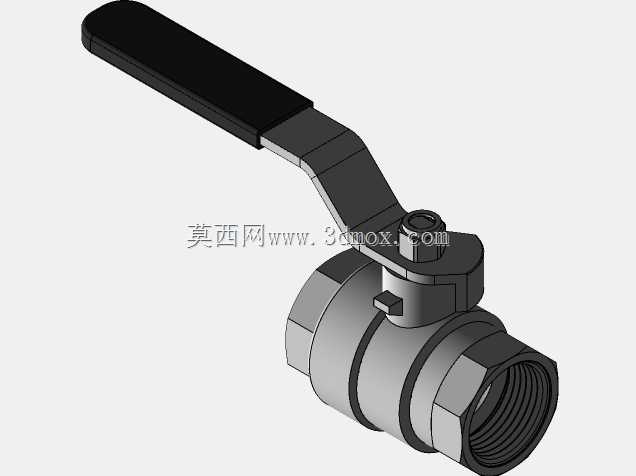

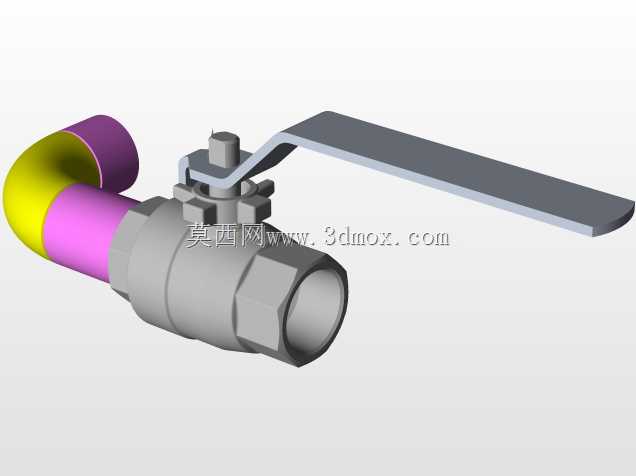

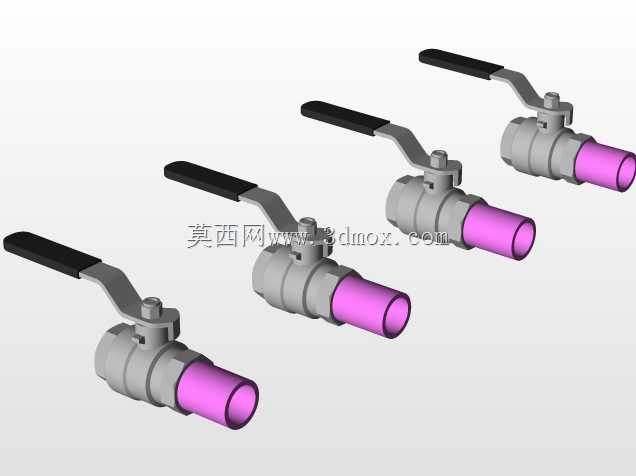

　　短距离转运时可以直接用手动液压叉车叉运，不需要额外焊接吊耳或者调用起重设备。在功能设计上，设备的进出口管路都设置在机架侧面的统一高度，距离地面0.4米的位置刚好和车间常规的流体管路接驳高度匹配，现场安装时不需要额外做管路变向或者抬高架，进出口都配置了手动截止阀与快速接头，接驳管路时可以直接对接，减少现场焊接、套丝的工作量。阀组的布置位置距离设备正面操作位的距离在0.3米到0.5米之间，操作人员站在设备正面不需要探身就可以完成所有阀门的开关操作、压力数值读取，排污口设置在底座的最低位置，顺着机架底部的倾斜导液槽引出，排污时残留的废液可以完全排净，不会在设备底部积留造成锈蚀。这套结构在建模时特意做了干涉检查，所有运动部件、

　　拆装预留空间都做了验证，比如泵组更换时的取出路径、滤材更换时的操作空间、阀组手柄的转动范围都没有和机架结构产生干涉，每一个安装孔位都对应标准件的尺寸规格，不需要现场二次打孔加工，所有焊接位置都预留了焊后加工余量，避免焊接变形造成部件安装错位。考虑到工业现场的使用环境，机架的所有方管连接处都做了满焊处理，边角位置做了圆弧倒角，避免尖锐边角划伤操作人员，顶盖和机架的连接采用可拆卸式螺栓固定，后期需要对顶部管路进行维护时，可以直接拆开螺栓取下顶盖，不需要切割或者破坏结构。设备的电气元件安装位集中在机架侧面的防水接线盒区域，所有线缆都沿着机架内部的走线槽排布，和流体管路完全分隔开，避免管路渗漏时液体滴到线缆上造成短路风险。
