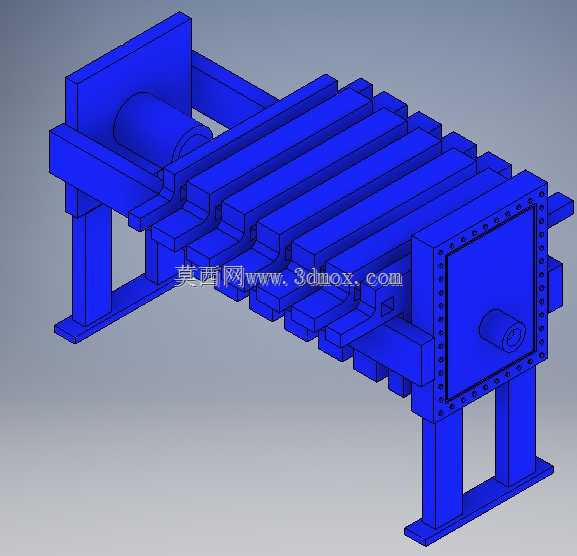

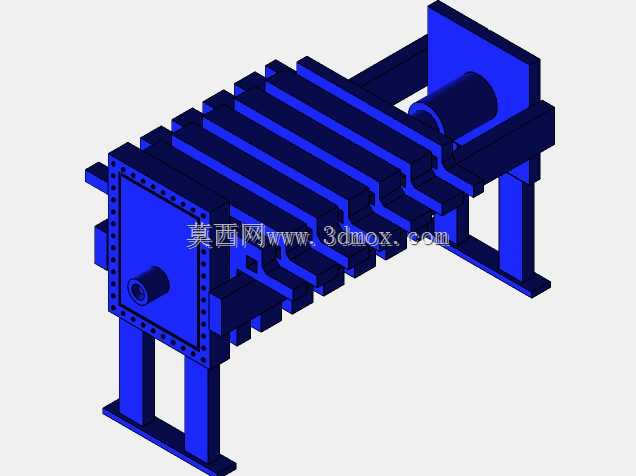

七段板框式压滤过滤设备结构

　　这套板框式压滤过滤结构，主要面向中小规模固液分离工况设计，常见于小型化工产线、食品加工料液处理、实验室中试过滤、小型污水处理站的污泥脱水环节，相比大型多滤板压滤设备，七段滤板的配置兼顾了处理通量与设备占地的平衡，适合处理量不大但对滤饼含水率有明确要求的作业场景。从实际使用逻辑来看，该设备依靠端部的压紧机构将叠放的七组滤板逐块压紧，相邻滤板之间形成封闭的滤室，待过滤的料液从端部进料口泵入各滤室后，液相透过滤布沿滤板导流通道排出，固相颗粒被滤布截留形成滤饼，待滤室充满、过滤压力达到设定阈值后，松开压紧机构逐块拉开滤板，滤饼依靠自重脱落完成排渣，整个作业循环可根据料液特性调整压紧力、进料压力与过滤时长，适配不同浓度、

　　不同固相粒径的物料处理需求。设计层面首先考虑了机架的刚性承载，两侧的纵梁采用加厚型材焊接结构，底部设置分体式支撑脚架，每个支脚底部预留了安装螺栓孔位，可直接通过膨胀螺栓固定在混凝土地面或者设备安装平台上，避免压紧作业、拉板卸渣过程中设备出现晃动偏移；压紧端的缸体安装座做了加强筋布局，可承受压紧过程中产生的轴向反力，避免长期作业出现机架变形。滤板部分采用统一的模块化尺寸设计，七块滤板的安装导向结构完全一致，单块滤板可单独拆卸更换，当某块滤板出现密封面磨损、导流槽堵塞时无需整体更换滤组，降低后期维护成本；滤板表面的导流槽做了等距分布设计，可保证滤室内各区域滤液排出阻力一致，避免出现局部积液、滤饼厚度不均的问题，

　　滤板边缘的密封面做了止口结构，压紧后可实现滤室边缘的可靠密封，避免带压进料时出现料液喷溅泄漏。从安装边界来看，该设备整体长度方向尺寸为1.5米，高度方向1.1米，宽度方向1米，安装时需要在设备拉板操作侧预留不小于0.8米的操作空间，用于人工拉板卸渣、更换滤布的作业，设备进料端需要预留管道连接空间，对接进料泵、进料管路与阀门，滤液排出侧需要预留导流槽或者接液盘的安装位置，将排出的滤液导入收集槽；设备顶部不需要额外预留吊装空间，单块滤板重量控制在人工可搬运范围内，日常维护不需要借助大型吊装设备。结构设计上还考虑了作业的安全性，两侧纵梁上设置了滤板导向限位结构，滤板沿导向轨道移动时不会出现偏移脱落，压紧机构的行程做了硬限位设计，

　　避免压紧行程超限导致滤板过度受压破损；支脚的布局将设备整体抬离地面一定高度，卸渣时滤饼可直接落入下方的渣斗或者输送设备上，不需要额外搭建接渣平台。针对不同物料的适配性，该结构可通过更换不同孔径的滤布实现不同过滤精度的调整，压紧机构可根据需求配置手动压紧、机械压紧或者液压压紧形式，当前模型呈现的是液压压紧的基础布局，缸体安装位预留了足够的安装空间，可适配不同行程的压紧油缸；滤板的材质可根据处理物料的腐蚀性选择聚丙烯、铸铁或者不锈钢材质，当前模型的结构尺寸可直接适配不同材质的同规格滤板，不需要调整机架的整体尺寸。在现场布局时，需要注意设备的水平度调整，四个支脚安装时需要通过垫铁调整水平，保证纵梁的平直度，避免滤板移动时出现卡滞，长期作业过程中需要定期检查纵梁导向面的磨损情况、滤板密封面的完好情况以及压紧机构的行程精度，保证设备运行的稳定性。
