适配16x2规格显示屏的嵌入式安装外框结构

　　在工业传感检测、小型嵌入式控制终端、桌面级实验装置的人机交互模块搭建中，16x2规格的字符显示屏是应用普及率极高的信息输出部件，这类屏幕本身多为裸板结构，PCB边缘带有焊接引脚，发光面直接裸露，在实际设备装配中如果没有配套的外框做防护与定位，很容易在设备运输、日常操作过程中出现屏幕磕碰移位、引脚受外力脱焊、灰尘水汽沿屏幕缝隙渗入内部电路的问题，同时裸屏直接外露也会让设备操作面的视觉完整性大打折扣，装配缝隙不均的问题会直接拉低整套装置的成品质感。这款适配16x2屏幕的外框结构，就是针对这类实际装配痛点做的结构设计，整体采用方正的盒式造型，外轮廓做了统一的壁厚处理，边角位置做了微小的圆弧过渡，

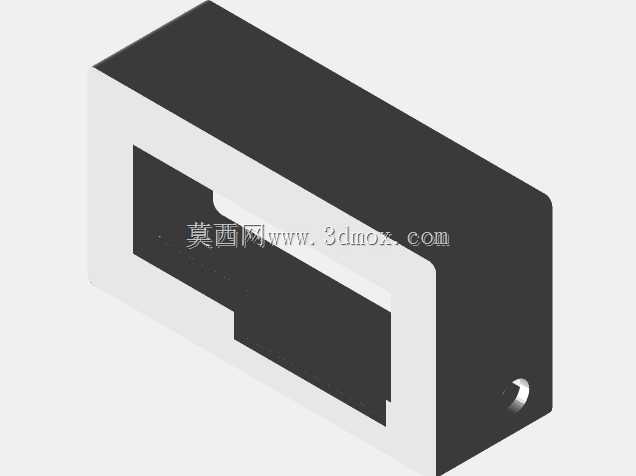

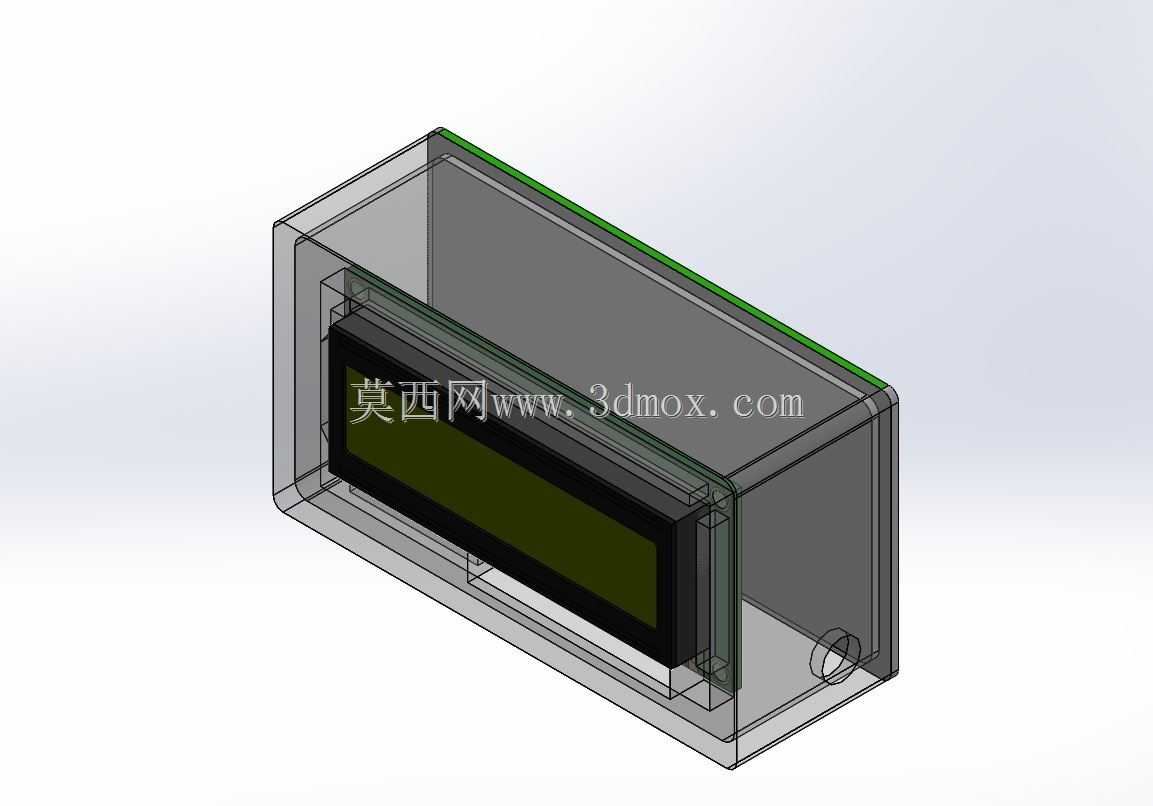

　　既避免直角结构在注塑或者3D打印过程中出现应力集中导致的形变，也能在安装时避免尖锐边角划伤操作人员或者设备内部的走线。设计过程中首先考虑的是屏幕的安装定位逻辑，框体内腔预留了刚好容纳16x2屏幕PCB板的卡槽位，屏幕推入后发光面刚好与外框的正面视窗齐平，不会出现屏幕凹陷或者凸出的问题，视窗边缘做了一圈窄边压合结构，刚好压住屏幕PCB的边缘区域，不会遮挡屏幕的有效显示区域，同时能限制屏幕在垂直于面板方向的窜动，避免设备受振动时屏幕出现松动异响。考虑到不同批次16x2屏幕的生产公差，以及不同加工方式带来的成型尺寸偏差，内腔的安装位预留了微小的调整间隙，装配时可以根据实际屏幕的尺寸做微量的位置校准，

　　避免硬配合导致的屏幕挤压碎裂或者装配过松的问题。外框的后侧预留了走线与引脚避让空间，屏幕焊接排针或者连接排线后，不会被框体后壁挤压，排线可以顺着框体后侧的预留缺口引出，连接到主控板的对应接口上，不会出现排线弯折半径过小导致的线芯断裂问题。安装边界方面，这款外框的正面视窗尺寸严格匹配16x2屏幕的显示区域，外轮廓尺寸适配常规嵌入式面板的开孔尺寸，安装时可以直接卡在面板的预制开孔内，框体外侧的一圈止口结构刚好贴合面板背面，不需要额外做复杂的固定结构就能实现稳定安装，也可以根据实际安装需求在框体侧面增加螺丝孔位，用M2或者M2.5的小螺丝将外框直接固定在设备的壳体或者安装支架上。实际应用中，这类外框不仅能给屏幕提供物理防护，

　　还能统一不同批次屏幕的安装尺寸，让整套设备的面板装配公差更容易控制，在小型温湿度传感终端、工业计数传感器的显示模块、学生课程设计的实验装置、小型自动化设备的参数显示单元中，这类结构都能直接适配使用，不需要再针对屏幕单独设计防护结构，能大幅缩短结构设计的周期，减少装配环节的调整工作量。设计时也考虑了不同加工工艺的适配性，整体结构没有倒扣、薄壁等不利于加工的特征，不管是采用3D打印做小批量样机验证，还是开注塑模做批量生产，都能顺利成型，壁厚均匀的设计也能避免注塑过程中出现缩痕、缺料等问题，打印时也不需要添加大量支撑结构，能降低加工的成本与后处理的工作量。针对实际使用中可能出现的屏幕与框体间隙问题，设计时预留的调整空间也允许装配时在缝隙处添加薄的EVA泡棉条，既可以填充间隙避免屏幕晃动，还能起到一定的防尘减震作用，进一步提升屏幕模块的使用寿命，在存在轻微振动的工业现场使用场景下，这种缓冲结构能有效降低屏幕受振动出现故障的概率。
