VR3语音识别模块V3硬件结构设计

　　在嵌入式智能交互设备的开发场景中，语音识别模块是实现非接触式指令输入的核心载体，这款VR3语音识别模块V3的结构设计，完全围绕嵌入式集成的实际需求展开，从安装适配到功能分区都做了针对性的工程优化。从实际使用场景来看，这类模块常被集成在智能家居控制终端、小型服务机器人、工业现场简易语音操作面板、教学实验开发板中，替代传统的按键、触控输入方式，在手部被占用或者需要洁净操作的场景下，操作人员无需接触设备面板，仅通过预设语音指令就能完成设备启停、参数切换、功能触发等操作，大幅降低操作门槛，也能减少面板按键长期按压带来的机械损耗。

　　模块的核心功能逻辑围绕多指令容器式识别设计，识别器作为核心单元最多可同时装载7条行动语音指令，这个设计并非随意设定的参数，而是结合嵌入式主控的运算负载、实际场景的指令使用频次做的平衡——多数小型智能设备的常用操作指令不会超过7个，过多的可装载指令会提升识别误触发概率，也会占用过多主控运算资源，拖慢指令响应速度。打个直观的比方，识别器的运行逻辑就像球类赛事的上场规则，模块可存储的指令库可以容纳数十条预设指令，但同一时间处于激活待命状态的只有7条，就像球队有数十名队员但同场参赛的只有固定名额，既保证了指令切换的灵活性，也避免了多指令同时待命带来的识别混淆问题。

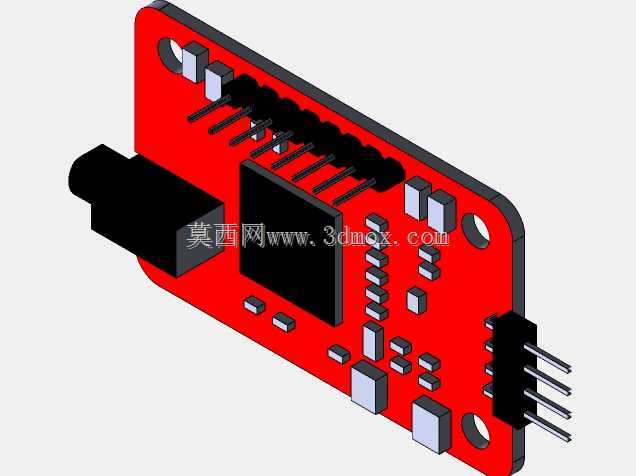

　　从结构设计思路来看，整个模块采用红色阻焊层的PCB作为承载基底，板型做了切角与安装孔位的适配，板边预留的三个圆形安装孔可以直接通过M2规格的铜柱或者螺丝固定在设备壳体内部的安装柱上，不需要额外设计转接支架，安装孔的位置避开了板上所有元器件的投影区域，固定螺丝锁紧时不会挤压到板上的贴片元件，也不会和背面的焊盘产生干涉。板载接口做了分区布局，一侧预留排针接口用于和主控板做信号连接，排针采用2.54mm标准间距，兼容市面上绝大多数开发板的排母接口，不需要定制转接线缆；另一侧预留直流电源输入接口，可直接接入适配电压的直流电源给模块独立供电，避免和主控板共用电源时出现的纹波干扰影响语音识别的准确率。

　　板上元器件的布局遵循信号流向规则，语音处理主芯片布置在PCB中心区域，周边环绕布置滤波电容、限流电阻等被动元件，缩短主芯片和周边元件的走线长度，减少信号传输过程中的损耗和干扰；电源输入端口附近布置了专门的滤波电路，滤除电源输入带来的杂波，避免电源波动导致芯片工作异常；排针接口区域做了丝印标注，每个引脚的功能定义都在板上有清晰标识，集成接线时不需要反复查阅手册就能完成接线，降低接线错误概率。模块的整体外形尺寸控制在极小的范围内，长宽尺寸适配小型嵌入式设备的内部安装空间，板上最高的元器件是接口部分的排座和电源插座，整体高度不超过15mm，在设备内部安装时不会占用过多的垂直空间，即使是内部空间局促的小型智能终端也能轻松容纳。

　　在安装边界的设计上，模块板边到元器件的距离预留了至少2mm的安全间隙，安装时即使和周边的其他电路板、结构件距离较近，也不会出现元件磕碰短路的问题；排针接口的伸出方向和电源接口的方向呈垂直布局，接线时两类线缆不会互相缠绕，也方便设备内部的走线整理。从实际选型适配的角度看，这款模块的结构设计不需要做额外的结构修改就能直接集成到各类嵌入式智能设备中，对于结构设计人员来说，只需要在设备壳体内部预留对应尺寸的安装空间，预留好走线通道和拾音开孔的位置，就能快速完成语音交互功能的集成，大幅缩短产品的开发周期。模块的PCB板厚采用标准1.6mm厚度，兼顾结构强度和布线空间，板边做了圆角处理，安装时不会划伤操作人员的手部，也不会刮伤设备内部的连接线材。
