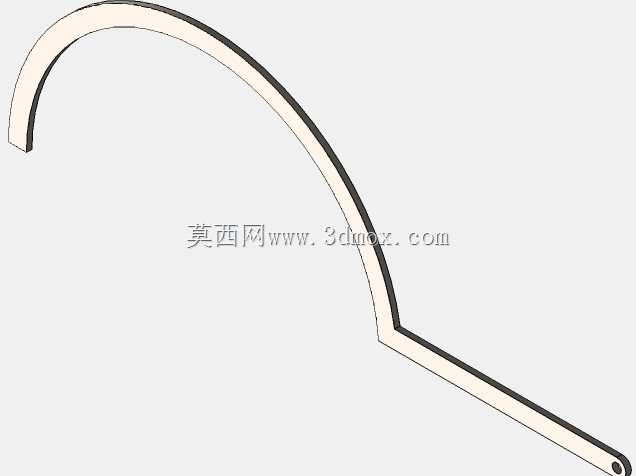

弯弧型传感探测构件三维结构设计

　　在工业自动化检测、设备运行状态监测、物料位置感知等场景中，非规则形态的传感安装构件往往是适配狭窄安装空间、贴合被测曲面轮廓的核心配套部件，本次设计的弯弧型传感探测构件，正是针对弧形安装面、大角度探测覆盖需求开发的专用结构件。从实际应用场景来看，这类构件常被部署在弧形输送线的物料到位检测工位、旋转设备的周向位置监测点位、曲面壳体的间隙探测场景中，常规直条状传感安装支架无法贴合弧形安装基面，容易出现安装间隙过大、探测角度偏移、固定后结构干涉等问题，而该弯弧结构能够完全贴合对应曲率的安装面，保证传感探测端的位置精度，避免因安装基面不匹配导致的检测误差。

　　从功能特性层面来说，该构件采用等截面弯弧成型结构，整体截面为规整的窄边矩形，厚度控制在适配狭小安装间隙的范围内，不会在安装后占用过多周边设备的运行空间，弯弧段的曲率经过反复校核，既能够覆盖对应角度的探测范围，又能保证构件自身的结构刚性，在长期受设备振动影响的工况下不会出现形变偏移。构件的平直段末端设置有安装定位基准面，能够直接与设备安装座的定位面贴合，通过预留的安装孔位完成快速固定，不需要额外加工适配垫块，减少现场安装的调整工作量。弯弧段的外弧面作为传感元件的安装基面，平面度控制在满足传感元件安装精度的公差范围内，能够保证粘贴或嵌入式安装的传感元件探测方向与设计方向完全一致，避免探测角度偏差导致的漏检、误检问题。

　　在设计思路上，首先是基于实际安装空间的边界约束开展结构拓扑，先提取被测工位的安装基面曲率数据、周边运动部件的运行包络线、探测范围要求等核心参数，确定弯弧段的曲率半径、总弧长、平直段延伸长度等核心尺寸，再根据传感元件的安装尺寸确定构件的截面宽度与厚度，保证传感元件能够完全嵌入或固定在构件上，不会出现突出部分与周边部件产生干涉。结构设计过程中重点校核了弯弧成型处的应力集中情况，在弯弧段与平直段的过渡位置采用了小圆弧过渡处理，避免构件在受外力冲击或长期振动时出现断裂问题，同时对构件的整体重量进行了优化，在保证结构刚性满足工况要求的前提下，尽可能减小截面尺寸，降低构件自身重量对安装座的负载影响。

　　从外形尺寸与安装边界来看，该构件的弯弧段曲率半径适配主流弧形输送线、旋转工作台的常用曲率规格，平直段长度满足常规安装座的固定尺寸要求，整体安装后突出安装基面的高度控制在极小范围内，不会对周边的物料输送、部件旋转动作产生干涉。构件的安装孔位采用标准化的孔距设计，能够与常规的工业安装支架、设备预留安装孔直接适配，不需要现场重新打孔加工。在装配关系上，传感元件可沿弯弧段的外弧面根据实际探测需求调整安装位置，适配不同角度的多点位检测需求，构件的内弧面完全贴合安装基面，固定后不会出现窜动、移位问题，即使在设备高速运行、振动较大的工况下，也能保持稳定的安装精度，保证传感检测数据的可靠性。这类弯弧型传感构件的设计，解决了常规直型安装支架无法适配弧形安装场景的痛点，能够有效提升特殊工位传感检测的安装效率与检测精度，减少现场安装调试的工作量，为曲面场景下的传感检测部署提供可靠的结构支撑。
