SEAMETRICS FT420流量传感变送装置

　　在流体输送管网、工业制程水循环、商用净水机组、中小型化工配料管线这类需要精准获取瞬时流量与累计流量数据的场景里，这类壁挂式数显流量变送单元的出镜率一直很高。不同于管段式集成流量计需要截断管路串接安装的设计，这款FT420传感单元采用分体式安装逻辑，主体检测变送模块可以通过配套的安装支架固定在墙面、设备机架或者管路旁的平整安装面上，和前端的流量检测探头通过屏蔽线缆完成信号连接，不用在管路安装位置预留大尺寸操作空间，后期做仪表校准、参数调整的时候也不用爬到管路上操作，日常运维的便利性提升很明显。

　　从结构设计来看，整个单元的外壳采用压铸铝合金成型，表面做了哑光喷塑处理，边角位置都做了圆弧过渡，没有尖锐的直角棱边，既可以避免安装运维过程中剐蹭操作人员，也能减少工业现场粉尘、水汽在壳体表面积聚的概率。上半部分的数显操作区域做了独立的密封腔设计，透明视窗采用耐冲击的PC材质，和壳体之间压合了一圈硅胶密封垫，配合侧面线缆接口的防水格兰头，整个壳体可以满足常规工业现场的防尘防溅要求，哪怕是安装在水厂滤池旁、冷却水塔周边这类湿度较高的区域，也不会因为水汽侵入导致内部电路故障。显示区域的屏幕采用段码式液晶设计，阳光下的可视角度足够，不需要额外做遮光罩就能在车间照明环境下清晰读取数值，屏幕下方排布的三个实体操作按键采用凸起的硅胶材质，戴劳保手套也能准确按压操作，不会出现触屏类工业仪表戴手套无法触发的问题。

　　安装边界方面，这款变送单元的底部安装支架采用L型折弯不锈钢板材，两个固定腰型孔的孔距预留了足够的调整余量，既可以用膨胀螺丝固定在混凝土墙面上，也可以用抱箍搭配支架固定在金属管路外壁，安装面不需要做高精度的找平处理，腰型孔的调节量可以抵消10mm以内的安装定位误差。壳体下方的线缆接口采用标准的M12螺纹规格，兼容市面上常规的工业传感器连接线缆，不用单独定制特殊接头，后期更换线缆的时候采购成本很低。整个单元的外形尺寸控制得比较紧凑，主体部分的长宽高都在150mm以内，哪怕是安装在空间局促的设备电控柜旁，也不会和周边的阀门、管线产生安装干涉。

　　功能层面，这款传感单元除了基础的流量信号采集、数值显示功能之外，内部还集成了信号变送电路，可以直接输出标准的工业模拟量信号或者脉冲信号对接厂区的PLC控制系统，不用额外搭配信号隔离器或者转换模块，简化了整个测控回路的硬件配置。参数设置逻辑也贴合工业现场的使用习惯，不需要连接电脑就能通过面板按键完成流量系数校准、单位切换、累计值清零这些常用操作，设置过程有明确的菜单层级提示，哪怕是第一次接触这款仪表的运维人员，对照操作指引也能在几分钟内完成参数调整。电路部分的电源输入做了宽电压适配设计，可以兼容常规的24V直流工业供电，也能在一定范围的电压波动下稳定工作，不会因为厂区电网的瞬时电压波动出现死机或者数值跳变的问题。

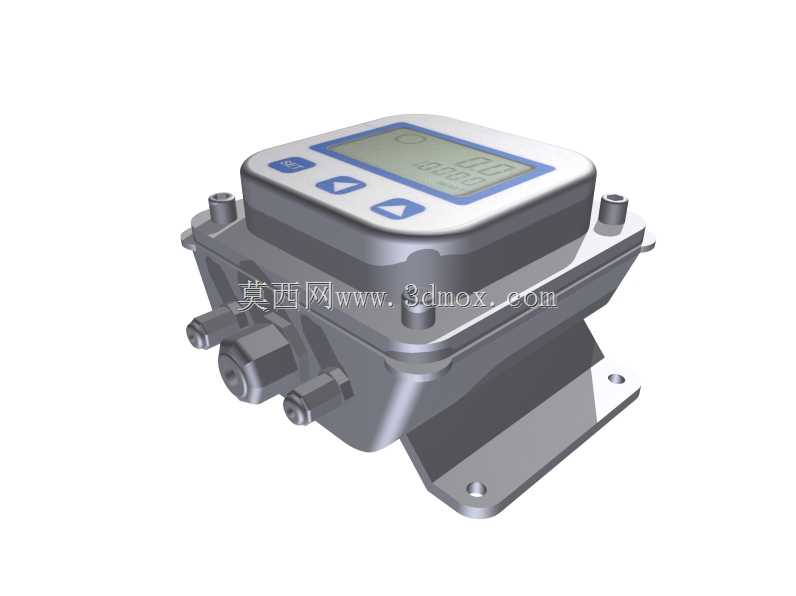

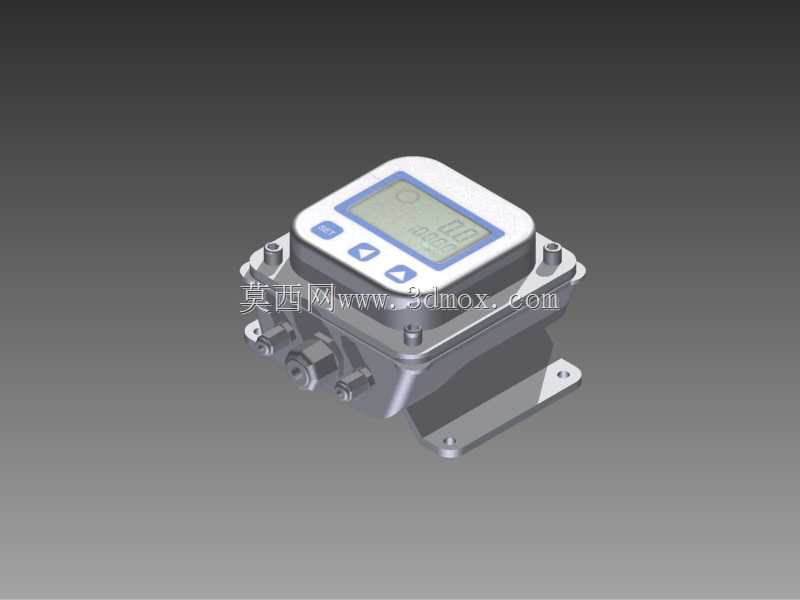

　　从建模还原的角度来看，这个三维模型完整还原了产品的所有结构细节：壳体上的固定螺丝沉孔、安装支架的折弯圆角、按键的凸起弧度、视窗的装配台阶都做了1:1的比例还原，没有做过度的简化处理，不管是用来做设备整机的装配干涉检查，还是做工业现场的布管布线仿真，都能直接调用，不需要再额外补画细节结构。模型的装配层级也按照实际产品的装配逻辑做了拆分，外壳、显示面板、按键、安装支架、接线接头都是独立的零件，可以单独拆分出来做工程图导出或者结构修改，对于做流体测控设备集成、工业管路设计的工程师来说，直接调用这个模型可以省掉大量的外观结构建模时间，把更多精力放在测控逻辑和管路布局的优化上。

　　实际工程应用里，这类分体式流量变送单元的适配性很强，不管是和涡轮流量探头、叶轮流量探头还是电磁流量探头搭配，只要调整对应的参数系数就能完成匹配，不用针对不同类型的探头更换变送单元，备件的通用率很高，对于有大量流量监测点位的工厂来说，可以大幅降低仪表备件的库存种类和管理成本。壳体的散热设计也做了隐性的优化，压铸铝合金壳体本身就是很好的散热载体，内部电路工作产生的热量可以直接通过壳体传导到外部环境，不需要额外开设散热孔，进一步提升了壳体的防护等级，哪怕是在有少量粉尘的车间环境里长期运行，也不会因为散热孔进灰导致电路接触不良。
