霍尼韦尔900系列工业人机交互操作终端

　　在流程工业的分布式控制系统搭建场景里，这类工业级人机交互终端往往承担着现场层与控制层的信息中转交互职能，不管是化工产线的反应釜参数监控、水处理工段的泵阀状态调控，还是离散制造产线的设备运行数据汇总，都需要这类适配严苛工业环境的操作终端作为操作人员与控制系统的交互接口。这款终端的设计思路完全围绕工业现场的实际使用需求展开，没有消费级电子设备的冗余装饰结构，整体采用方正的嵌入式安装结构，前面板做了窄边一体化设计，侧边预留的物理按键排布在显示区域左侧，按键做了凸起的防滑纹理，即便操作人员佩戴劳保手套也能准确触发操作，避免触控屏在沾有油污、粉尘的工况下出现误触问题。从安装边界来看，这款终端采用标准的面板嵌入式安装结构，

　　壳体后侧做了均匀分布的安装卡扣位，适配常规的工控机柜开孔尺寸，安装时不需要额外定制特殊的转接支架，机柜开孔后将终端从正面推入，通过后侧的卡扣锁紧即可完成固定，前面板与机柜接触面预留了密封胶条的安装槽位，装配后可达到工业现场要求的防护等级，阻挡现场的粉尘、飞溅水渍进入机柜内部。终端后侧的接口区域做了下沉式设计，预留了电源接口、通讯接口的充足插拔空间，不会因为柜内布线弯折半径不足导致接口接触不良，壳体的散热结构采用被动式散热鳍片设计，没有设置散热风扇，避免长期运行时风扇积尘引发的设备故障，适配工业现场长期不间断运行的使用需求。从功能特性来看，这款终端的显示区域采用高亮度的工业级液晶面板，在车间强光照射的环境下依然能清晰显示参数数值，

　　屏幕表面做了防眩光硬化处理，既可以避免光线反射影响操作人员查看数据，也能抵抗日常操作中的硬物刮擦，减少现场维护成本。左侧的物理按键分别对应画面切换、参数确认、数值增减、紧急功能触发等高频操作，在紧急工况下操作人员不需要在触控屏上逐层点选菜单，直接通过物理按键就能快速触发对应操作，缩短应急响应时间。终端的内部电路做了防浪涌、抗电磁干扰设计，可适配工业现场复杂的电磁环境，不会因为周边大功率设备启停产生的电磁干扰出现花屏、死机、操作无响应的问题。在实际选型应用时，需要注意这款终端的安装深度尺寸，提前核算机柜内部的布线空间，预留出通讯线缆、电源线缆的弯折余量，避免安装后线缆过度挤压导致的接触故障；前面板的按键区域做了独立的密封处理，

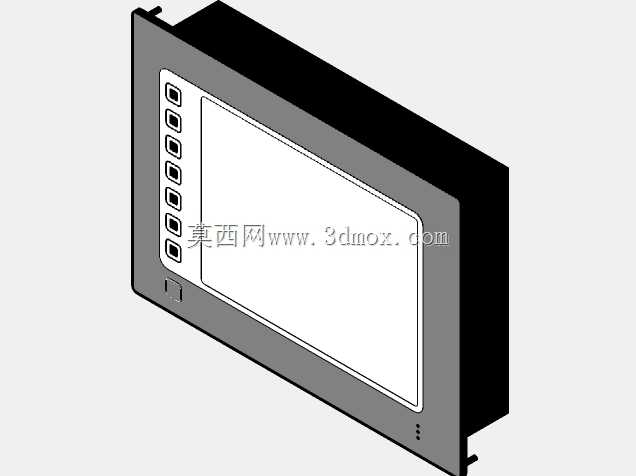

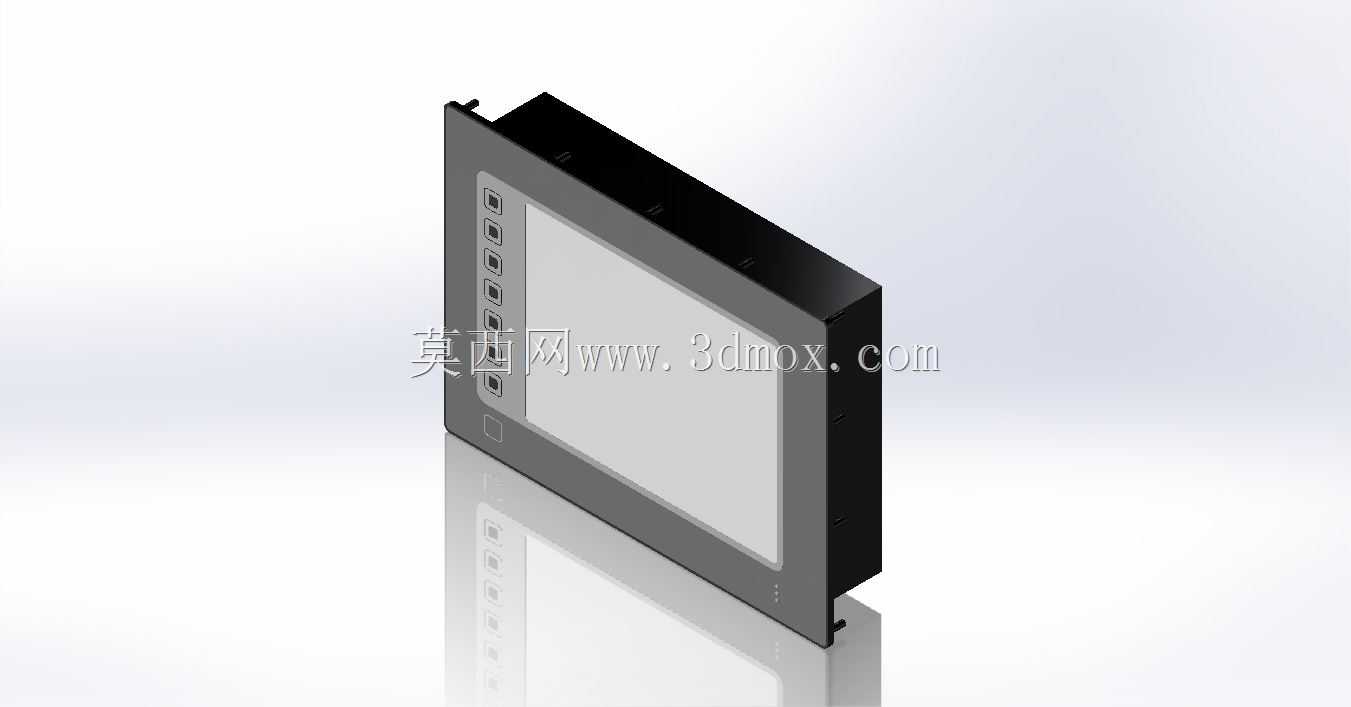

　　即便现场有少量液体飞溅也不会渗入设备内部，适合在有轻度喷淋、粉尘较多的生产工段使用。不同于消费级的显示设备，这款终端的结构件全部采用阻燃级的工程塑料与金属材质组合，壳体的边角做了圆弧过渡处理，安装过程中不会划伤操作人员，也不会因为长期的温度变化出现壳体变形的问题。设备的整体重量控制在合理区间，单人即可完成安装拆卸作业，不需要额外的吊装辅助，日常维护时只需要松开后侧的安装卡扣就能将终端从机柜正面取出，不需要拆解机柜内部的布线，大幅降低现场维护的工作量。在三维建模过程中，这款模型完整还原了终端的外部结构特征，包括前面板的按键排布、显示区域的边框比例、后侧的安装卡扣结构、接口区域的位置布局，可直接用于工控机柜的三维布局设计、产线操作台的装配干涉校验，帮助设计人员在方案阶段就确认安装空间是否充足，避免后期现场安装时出现尺寸不匹配、干涉磕碰的问题。建模时对前面板的密封胶条槽、按键的凸起高度、壳体的壁厚都做了1:1的还原，结构设计人员可以直接参考模型的安装尺寸完成机柜开孔图的绘制，也可以基于这个模型扩展设计对应的安装附件、遮阳防护结构等配套部件。
