2020型材用90度直角角码连接构件

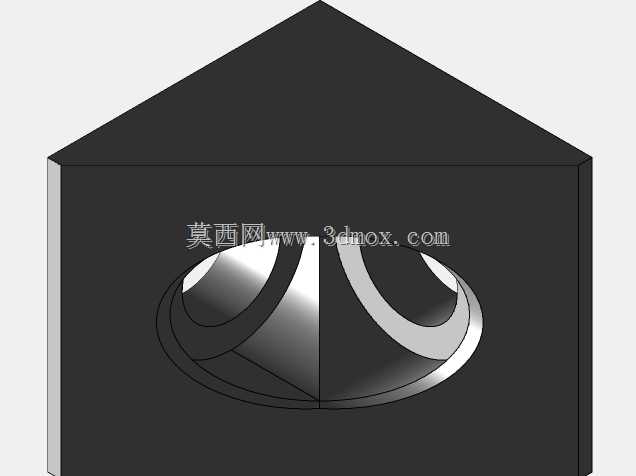

　　这款直角连接构件主要面向20系列工业铝型材的直角拼接场景，在自动化设备机架、小型工作台框架、检测治具支架、传感器安装立架的搭建过程中，这类角部连接件是使用频率极高的基础结构件。不同于外露式的角槽连接件，这款构件采用内嵌式的安装逻辑，安装完成后连接件整体藏于型材的型腔内部，框架外表面无凸起结构，不会干涉外围护板、传感器安装座、走线槽的布置，对于外观平整度要求较高的桌面型设备、实验室小型仪器架来说，这种隐藏式连接结构能大幅减少后期外装件的避让设计工作量。从结构设计来看，构件整体为直角三角形的块状结构，两个互相垂直的安装面分别对应两根垂直拼接型材的端面型腔，每个安装面都设计了同心的安装过孔与沉孔结构，过孔直径适配常用的M6内六角安装螺钉，

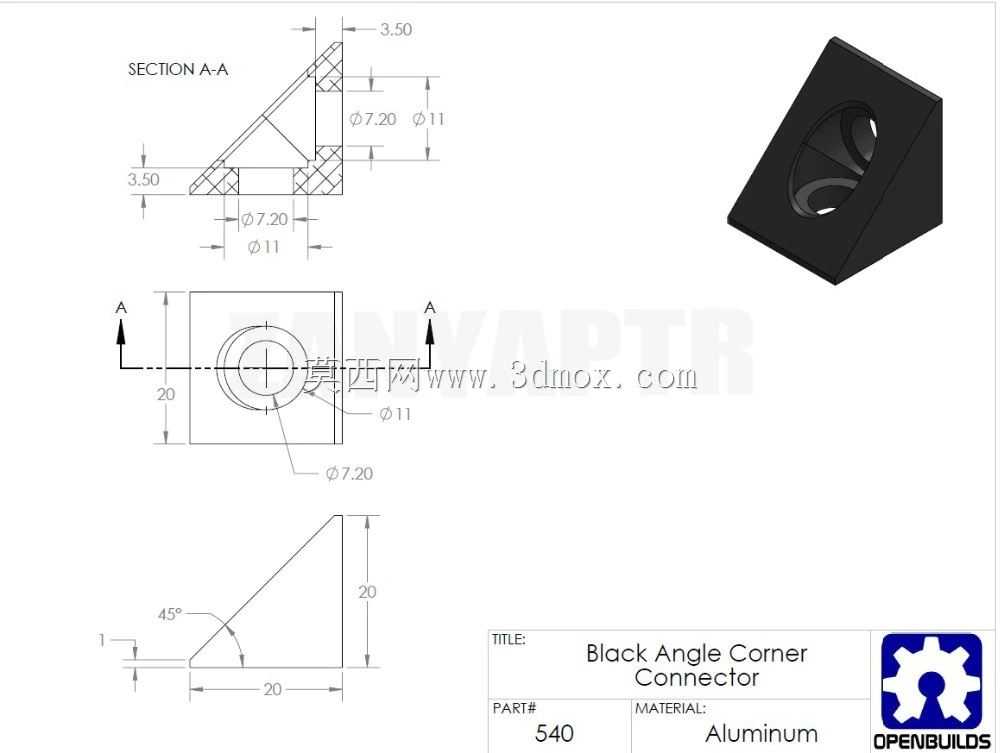

　　沉孔深度刚好容纳螺钉头部，保证螺钉锁紧后头部不会突出安装面，避免装配时出现干涉。构件的直角棱边做了微小的倒角处理，既可以消除注塑或机加工产生的锐边毛刺，也能在装入型材型腔时起到导向作用，减少装配卡顿的问题。从尺寸边界来看，构件两个直角边的有效安装长度均为20mm，刚好匹配2020系列型材的端面型腔尺寸，整体厚度方向的尺寸控制在3.5mm，装入型材后不会超出型材的壁厚范围，不会影响型材槽内的螺母滑块滑动。构件上的安装孔中心距安装面边缘的距离为7.2mm，这个尺寸刚好对齐20型材型腔的中心位置，锁紧螺钉时受力点正对型材型腔的加强筋位置，不会因为锁紧力过大导致型材型腔变形。三角形的支撑结构在两个安装面之间设置了加强筋，筋板厚度均匀，

　　既可以保证直角方向的抗扭、抗弯折强度，也能减少材料用量，降低构件自身重量。在实际使用场景中，这类连接件常被用在型材框架的90度角部拼接位置，替代传统的外置角码，尤其是在需要安装光电传感器、视觉相机支架的框架位置，隐藏式的连接结构不会遮挡传感器的检测光路，也不会在设备清洁时留下积灰的死角。设计这类构件时，首先要匹配对应型材的型腔内部尺寸，保证安装面和型材型腔内壁的贴合度，间隙控制在0.1mm以内，避免锁紧后出现框架拼接错位；其次要核算安装孔的位置精度，两个垂直方向的安装孔同轴度误差要控制在0.05mm以内，保证螺钉能顺利穿入型材上的预制安装孔，不会出现别劲的问题；另外三角形加强筋的位置要避开型材内部的凸筋结构，

　　保证构件能完全推入型腔到位，不会出现安装不到位导致的框架拼接缝隙。在长期的设备运维过程中，这种内嵌式的直角连接件相比外置角码有更好的抗磕碰性能，不会因为设备搬运过程中的碰撞导致连接件变形松动，连接刚性更稳定，对于需要频繁移动的小型检测设备、教学实验台架来说，能大幅减少后期的紧固件复紧维护工作量。在进行三维建模时，需要重点关注安装孔的沉孔深度与螺钉长度的匹配关系，避免螺钉过长顶穿型材壁，或者螺钉过短导致锁紧力不足；同时要注意直角面的平面度要求，两个安装面的垂直度误差要控制在0.02mm以内，保证两根型材拼接后能保持严格的90度垂直关系，不会出现框架扭曲的问题。对于有洁净要求的设备场景，这类连接件的外轮廓没有多余的凹槽结构，擦拭清洁时非常方便，不会积存切削液、灰尘等杂物，适合用在小型检测仪器、实验室自动化设备的框架搭建中。
