2020型材三面垂直连接立方支撑座

　　这款立方连接支撑件主要面向工业铝型材框架搭建场景，在自动化设备机架、检测工位防护围栏、物料周转料架、实验室测试台架的搭建作业中应用广泛，能够替代传统的直角角码加螺栓的组合连接方式，实现三根互相垂直的20系列铝型材在空间交汇点的刚性连接，省去多件拼接带来的累计装配误差。从实际使用场景来看，在小型传感器安装支架、桌面型工装定位台、3D打印机框架改造这类对节点连接刚度有要求，同时又希望框架外观简洁规整的项目里，这类立方连接块的优势十分明显，它不需要在型材端部做复杂的铣削攻丝加工，仅需通过型材端面的预置螺纹孔，配合对应规格的内六角螺栓即可完成锁紧固定，装配过程不需要特殊工装，普通内六角扳手即可完成全部操作。从结构设计逻辑来看，

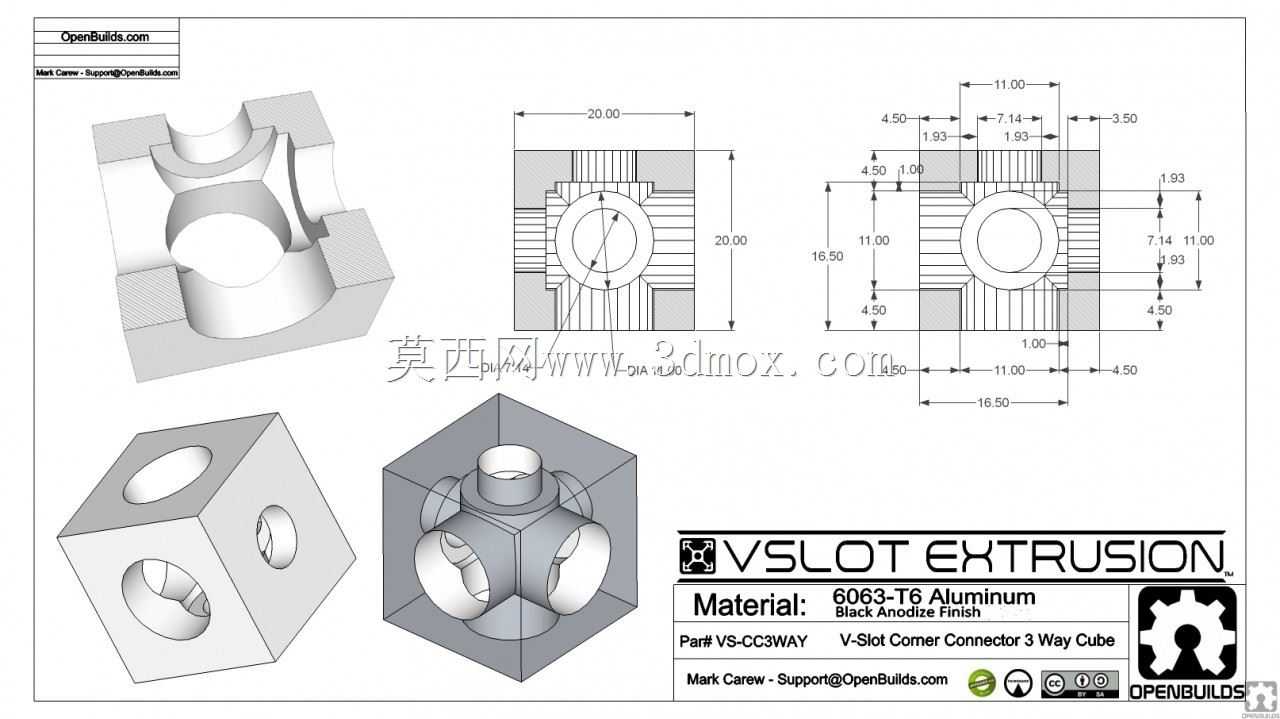

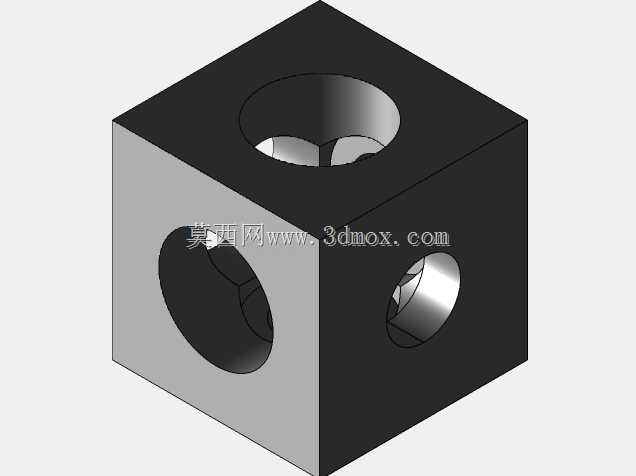

　　整个零件采用正六面体作为基础本体，三个互相垂直的相邻端面分别加工有同轴的阶梯通孔，孔位的轴线严格交汇于立方体的几何中心，保证三根接入的型材轴线能够在空间中保持严格的垂直相交，不会出现连接后型材歪斜、框架整体扭斜的问题。孔系采用阶梯结构设计，外层大孔用于容纳型材连接时的螺栓头沉头空间，装配完成后螺栓端面不会突出连接块表面，避免突出的螺栓头和周边其他零部件、布线管路产生干涉；内层小孔的直径匹配20系列铝型材的连接螺栓外径，既能够给螺栓提供足够的穿装间隙，又不会因为间隙过大导致螺栓穿装后出现径向窜动，影响连接后的整体刚度。零件的外形尺寸严格匹配20×20规格工业铝型材的截面外轮廓尺寸，

　　装配完成后连接块的外表面和接入的铝型材外表面能够保持齐平，整个框架节点处没有突兀的突出结构，既方便后续在型材表面安装亚克力门板、钣金封板、走线槽等附属配件，也能让整体框架的外观更加整洁统一。在安装边界方面，由于连接块本身是对称的正立方体结构，三个连接方向的结构完全一致，现场装配时不需要刻意区分安装方向，任意一个带孔端面都可以和对应方向的型材进行对接，能够大幅降低现场装配的识别成本，减少装反、装错的概率。连接块的棱边做了微小的倒角处理，既能够去除机加工产生的锐边毛刺，避免装配过程中划伤操作人员，也不会因为倒角过大影响和型材端面的贴合面积，保证连接端面完全贴合后，连接节点能够承受足够的拉压、扭转载荷，在常规的静态框架负载下，

　　不会出现节点松动、型材偏移的问题。和传统的外置式直角连接角码相比，这种内置式的立方连接块将连接受力点转移到了型材的轴线上，连接受力从角码的单侧剪切受力变为螺栓的轴向拉压受力，整体节点的抗扭转性能提升明显，在框架需要承受一定侧向载荷、或者设备运行过程中存在小幅振动的场景下，节点的长期可靠性更有保障。同时因为整个连接块嵌入在三根型材的交汇位置，不会占用型材外侧的安装空间，型材四个侧面的槽道都可以完全保留，方便后续在任意方向加装传感器支架、理线夹、工件定位块等附属配件，不会因为连接配件的遮挡导致型材槽道无法使用。在建模过程中，这类零件需要重点保证三个垂直孔的位置度公差，以及各个端面的平面度要求，避免因为端面不平导致和型材贴合时出现间隙，锁紧后产生额外的装配应力；同时沉头孔的深度需要严格匹配对应螺栓头的高度，保证螺栓锁紧后端面完全沉孔内，不会出现突出影响外观和干涉的问题。
