M10规格U形拉杆连接夹结构

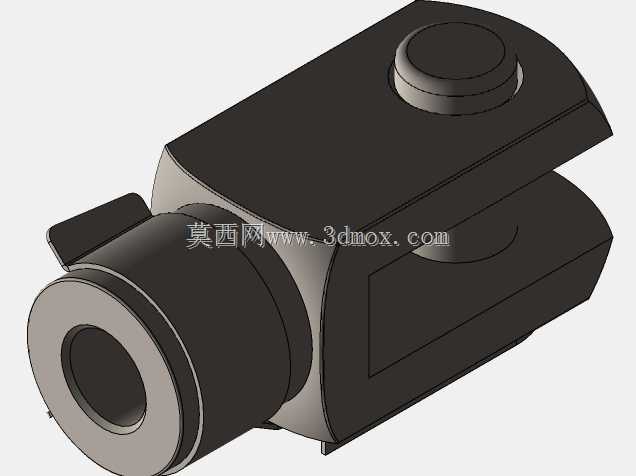

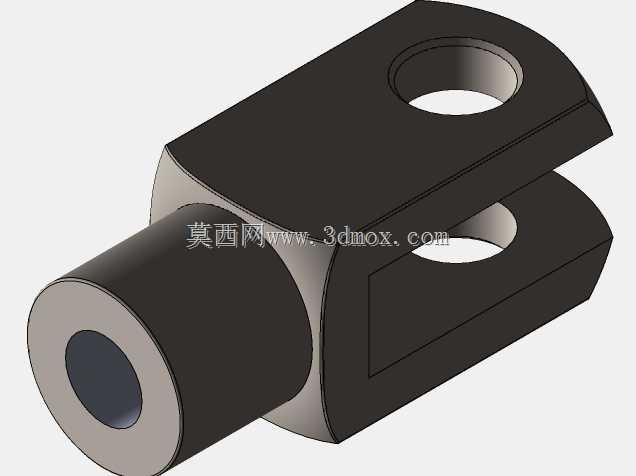

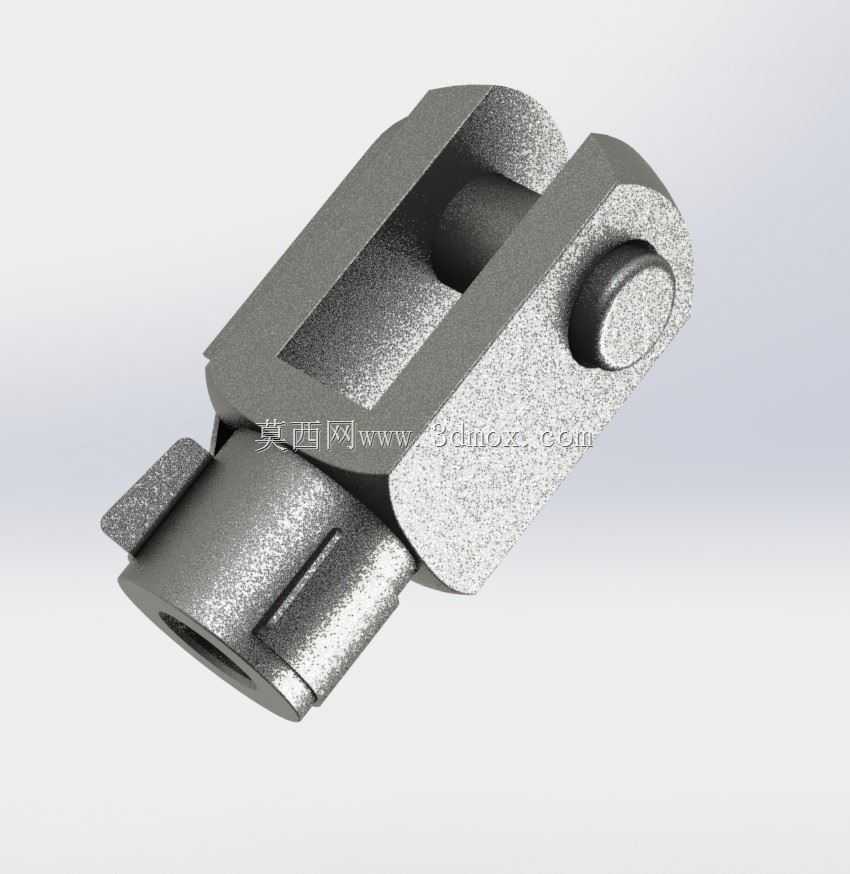

　　这类U形拉杆夹在气动执行机构的末端传动链路里属于高频使用的铰接连接件，日常在气缸推杆与外部负载摆臂的连接工位、自动化线体的挡停机构拉杆端、工装夹具的锁紧拉杆铰接位都能见到它的应用。它的核心作用是实现拉杆与被驱动件之间的铰接传动，补偿安装过程中两连接件之间的小角度同轴度偏差，避免刚性连接带来的别劲、卡滞问题，降低传动过程中的附加弯矩对气缸活塞杆、拉杆轴的损伤。从结构设计来看，整体采用分体铰接式布局，主体为带内螺纹孔的U形叉体，搭配横向圆柱销完成铰接锁紧。叉体的开口槽宽度经过尺寸校核，刚好适配常规厚度的配套连接耳片，槽壁的平行度公差控制在0.02mm以内，避免铰接后出现侧向窜动。端部的M10内螺纹孔与拉杆端的外螺纹适配，

　　螺纹深度满足螺纹啮合的安全长度要求，保证传动拉力下不会出现滑牙脱开的问题，螺纹孔与叉体开口槽的对称度公差经过严格控制，保证拉力传递时始终沿杆体轴线方向，不会产生偏载。横向的铰接销与叉体销孔采用过渡配合，销子端部做了限位结构，防止设备运行过程中受振动影响出现销子窜出脱落的故障，销子的外圆粗糙度控制在Ra1.6以下，降低铰接转动时的摩擦阻力，长期往复运动也不会出现过度磨损导致的间隙过大问题。从安装边界来看，叉体的整体外轮廓尺寸紧凑，不会占用过多的安装空间，开口端的倒角设计方便安装时快速对准连接耳片的销孔，降低现场装配的对位难度。叉体尾部的外圆做了防滑结构设计，方便安装时使用工具夹持拧动，将拉杆夹拧紧在拉杆端部，

　　不会因为打滑导致装配力矩不足。这类连接件在选型时需要重点核对螺纹规格、开口槽宽度、铰接销直径三个核心尺寸，确保与配套的拉杆、连接耳片尺寸匹配，同时要根据实际传动的拉力大小校核叉体的壁厚强度，保证在额定负载下不会出现叉体张开变形、断裂的问题。在气动回路的传动场景中，这类U形夹相比刚性接头能大幅降低安装精度要求，即使安装时存在小角度的偏差，也能通过铰接的转动自由度补偿偏差，避免气缸活塞杆受径向力导致的密封件过早磨损、气缸漏气等故障，延长气动元件的使用寿命。在实际建模过程中，这类零件的建模逻辑需要先完成主体叉体的拉伸特征，再切除出中间的开口槽，之后加工销孔与端部的内螺纹孔，最后添加铰接销的装配特征，

　　建模时需要重点关注各配合面的形位公差标注，尤其是螺纹孔与销孔的垂直度、槽壁的平行度，这些尺寸直接影响后续装配后的传动顺畅度。零件的边角位置都做了小倒角处理，既去除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中，提升零件的抗疲劳强度，在长期往复受拉的工况下不会从边角位置萌生裂纹。
