ISO32规格单U形气缸连接夹座结构

　　在气动执行机构的配套安装体系里，这类单U形夹座是气缸活塞杆端与从动负载建立铰接传动的核心衔接零件，常见于32缸径的ISO标准气缸配套场景，覆盖轻工自动化生产线、包装设备推料机构、工装夹具夹紧单元、物流分拣挡停机构等多个应用场景，承担着传递气缸往复推力、补偿安装同轴度误差、避免活塞杆受径向弯矩的关键作用。从实际使用反馈来看，不少设备调试阶段出现的活塞杆密封圈过早磨损、气缸运行卡滞问题，根源都在于端部连接支座的铰接间隙控制不当、安装基准偏差过大，这类夹座的结构设计合理性直接影响整套气动执行单元的使用寿命与运行稳定性。

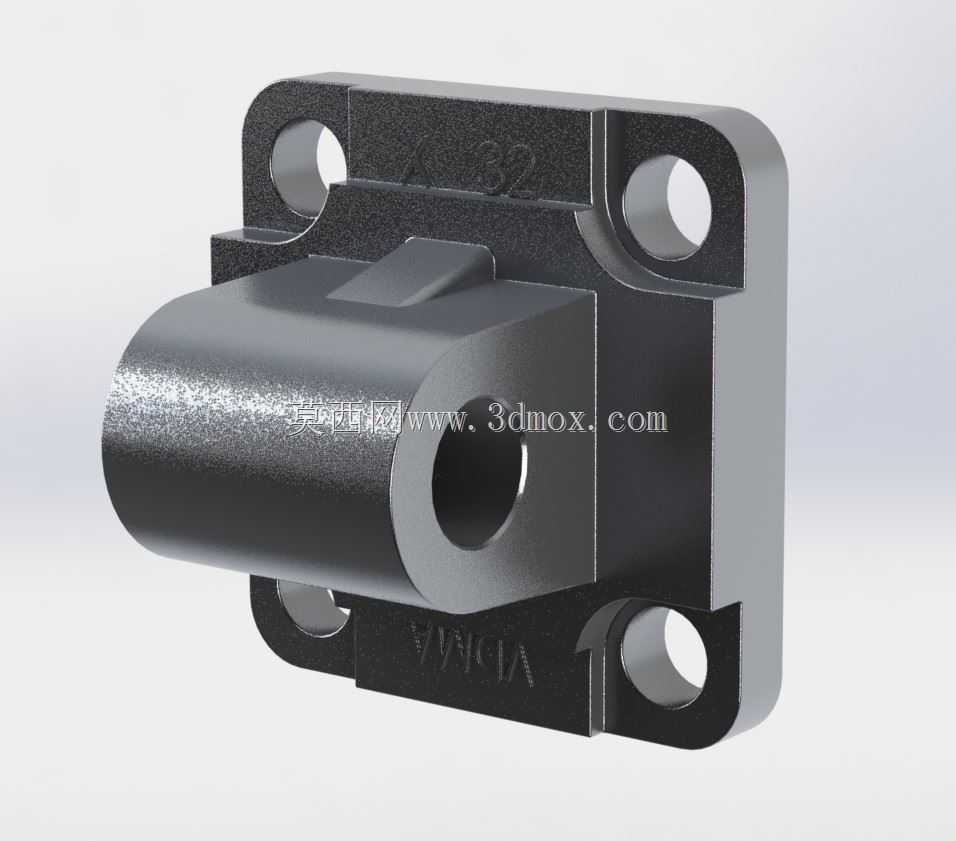

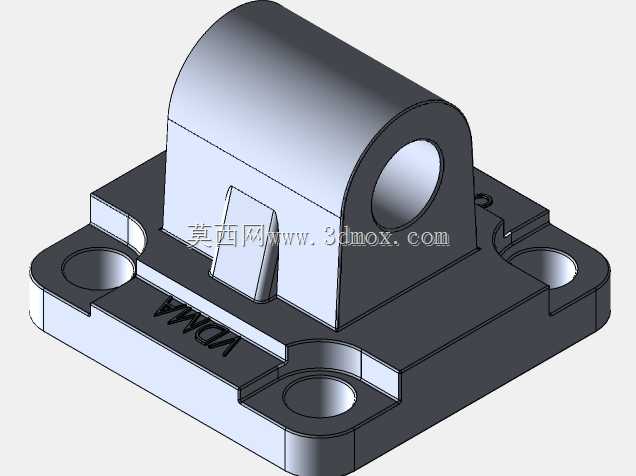

　　这款夹座整体采用法兰式安装基面与U形铰接耳一体化的结构设计，方形法兰基面的四个角位设置了贯通的沉头安装孔，可直接通过内六角螺栓将整个夹座固定在设备安装立板或型材框架的基准面上，安装时无需额外加工转接垫板，法兰背面与安装面贴合后即可保证铰接孔的轴线与气缸活塞杆的运动轴线保持垂直，大幅降低现场安装的调校工作量。夹座的主体筒段为中空结构，可直接套接在气缸活塞杆的端部，侧面的径向销孔用于穿装圆柱销实现与活塞杆的周向与轴向固定，避免传动过程中出现相对窜动；前端的U形开口槽用于嵌入负载端的连接叉，槽内的同轴铰接孔与连接叉的孔位对齐后穿装铰接销，即可实现气缸与负载的铰接连接，这种结构允许负载端在小角度范围内摆动，可有效补偿设备加工、装配过程中产生的位置偏差，避免活塞杆承受额外的径向载荷，从根源上减少活塞杆弯曲、密封件偏磨的故障概率。

　　从设计细节来看，法兰与筒段的衔接位置做了大圆弧过渡处理，避免直角应力集中导致的零件断裂问题，毕竟气缸在快速往复动作、尤其是带负载启动和到位冲击的工况下，衔接位置会承受周期性的交变载荷，圆弧过渡结构可将局部应力峰值降低40%以上，适配高频往复的工作场景。U形槽的两个耳片厚度经过等强度校核，既保证铰接位置的抗剪切能力，又不会过度增加零件整体重量；铰接孔的内孔表面预留了铰削加工余量，实际加工时可根据选配的铰接销公差做最终精加工，保证铰接间隙控制在0.02mm到0.05mm的合理区间——间隙过大会导致传动过程中出现冲击异响，间隙过小则会出现铰接卡滞，无法起到角度补偿的作用。筒段的内孔与活塞杆端部的配合选用H7/h6的间隙配合，既保证装配时的顺畅性，又避免配合间隙过大导致的传动偏斜。

　　安装边界方面，这款夹座适配32缸径的ISO标准气缸，法兰基面的四个安装孔孔位符合通用气动辅件的安装尺寸规范，可直接替换同规格的其他连接支座，无需修改设备上的原有安装孔位。铰接孔的中心高度与法兰安装面的距离经过标准化设计，保证安装后活塞杆的运动轴线与负载铰接点的回转中心处于同一平面，避免出现附加的扭转力矩。零件整体采用碳钢材质做发黑处理，兼顾表面防锈能力与基体强度，可承受最大1200N的轴向推力，满足常规气动执行机构的负载需求；如果应用在有腐蚀介质的工况环境，也可更换为不锈钢材质加工，仅需调整表面处理工艺即可，整体结构的通用性极强。

　　在三维建模过程中，这类零件的建模需要重点关注几个关键尺寸的关联：首先是法兰安装孔的位置度公差，必须保证四个孔相对于铰接孔轴线的对称度，否则安装后会出现夹座偏斜；其次是U形槽的开口宽度尺寸，要与配套连接叉的厚度留0.1mm左右的间隙，保证摆动顺畅；筒段内孔与铰接孔的轴线垂直度需要控制在0.02mm以内，避免装配后活塞杆出现别劲的情况。建模时可先绘制法兰基面的草图，拉伸生成法兰基体后再绘制筒段的旋转轮廓，通过旋转特征生成主体筒段结构，之后通过拉伸切除生成安装孔、销孔、U形槽等结构，最后添加过渡圆角、倒角等工艺特征，所有特征的尺寸需要与实际加工工艺匹配，比如沉头孔的深度要适配对应规格螺栓的头部高度，铰接孔的两端要做倒角处理，方便铰接销的装配。

　　从设备选型的角度来看，选用这类夹座时首先要确认配套气缸的缸径规格，保证夹座的铰接孔尺寸、筒段内孔尺寸与气缸活塞杆端部尺寸匹配；其次要核算实际工况下的最大轴向负载，保证夹座的耳片剪切强度、销孔挤压强度满足负载要求，避免出现过载断裂的情况；最后要确认安装面的平面度，若安装面存在明显的凹凸变形，即使夹座本身加工精度再高，安装后也会出现轴线偏斜的问题，因此安装前需要对设备安装基面做找平处理，固定螺栓要按照对角顺序逐步拧紧，避免夹座安装后出现内应力。
