管道抱箍式传感安装固定支架结构

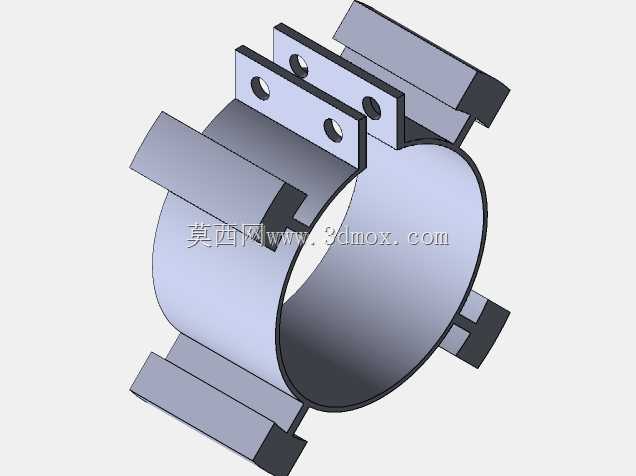

　　在工业现场传感检测布局的实际作业中，这类抱箍式安装结构是解决圆柱型管道外壁传感元件快速固定的核心适配部件，日常应用覆盖流体输送管线的压力、温度、振动类传感元件的加装场景，尤其适合已投用管线的后期改造作业，无需对原有管道进行打孔、焊接等破坏性加工，就能实现传感组件的可靠定位，避免动火作业带来的管线停运、安全防护等额外成本。从结构设计逻辑来看，整体采用开口环抱式的主体构型，主体为适配圆柱管道外壁的弧形箍身，弧度匹配常见工业金属管道的外径公差范围，箍身周向均匀分布多组向外延伸的安装支耳，支耳上预制同轴安装孔，既可以通过螺栓锁紧实现抱箍与管道外壁的抱紧固定，也能作为传感元件、走线支架的安装基面，

　　不同方向延伸的支耳可以适配多组传感元件的同时安装，减少同一管段上重复安装固定件的数量，降低管线额外负载。设计过程中优先考虑了现场安装的操作便利性，开口式结构不需要从管道端部穿套，可直接从管道侧向卡入后通过螺栓锁紧，适配狭窄管廊、设备密集区域的安装作业，支耳的伸出长度经过反复校核，既保证安装螺栓有足够的操作空间，不会出现工具无法伸入拧紧的问题，也控制了整体外伸尺寸，避免与周边管线、设备结构产生安装干涉，抱箍与管道接触的弧面做了贴合度优化，抱紧后不会出现局部应力集中压伤管道外壁的情况，同时足够的接触面积也能保证振动传递的一致性，对于振动类传感元件的检测精度提升有明显帮助。从安装边界尺寸来看，箍身的内径适配常规工业输送管道的外径规格，

　　锁紧后整体径向尺寸控制在合理范围，支耳的安装孔位间距符合通用工业传感元件的安装孔距标准，不需要额外加工转接板就能直接固定市面常见的块式、筒式传感元件，支耳的厚度经过强度校核，在满足螺栓锁紧力要求的前提下尽可能控制整体重量，减少长期使用后对管道带来的额外载荷，避免管道出现下坠变形的问题。实际使用中，这类结构的受力路径经过合理规划，螺栓锁紧的抱紧力均匀分布在整个弧形接触面上，不会出现局部压力过大导致的管道变形，同时多方向的支耳设计可以灵活调整传感元件的检测朝向，不管是需要正对流体方向、还是垂直于管道轴向的检测需求，都能通过选择对应方向的支耳来实现安装，不需要额外调整抱箍的安装角度，大幅降低现场安装的调整工作量。针对户外管线使用场景，

　　结构的边角都做了倒角处理，没有尖锐凸起，避免安装过程中划伤施工人员，也不会割伤传感元件的连接线缆，支耳上的安装孔采用通孔设计，适配不同长度的安装螺栓，可以根据实际安装的传感元件厚度灵活选配紧固件，不需要对结构本身进行二次加工。在管线振动较为明显的工况下，这种环抱式结构的抱紧可靠性远优于卡扣式、绑带式的固定结构，不会因为长期振动出现松动移位，保证传感元件的检测位置始终处于设计点位，避免因为固定件松动导致的检测数据偏差，减少后期运维的紧固调整频次。
