工业用A型方管焊接支撑支架结构

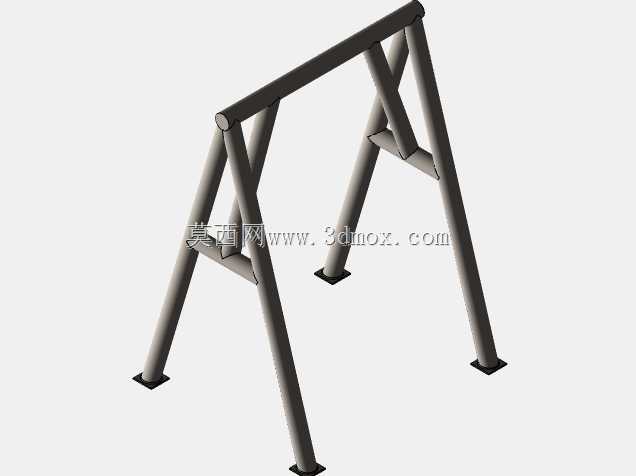

　　这款A型落地支撑支架，是面向车间临时工位搭建、轻型物料吊挂、户外临时作业点位支撑场景设计的焊接结构件，日常在机加工车间的临时量具挂放、装配工位的轻型工具吊挂、户外检修作业的临时线缆支撑场景中都能适配使用，整体采用标准方形管材焊接成型，没有复杂的机加工零件，生产加工门槛低，普通具备二保焊作业能力的班组即可完成制作，适合小批量快速投产适配不同现场需求。从结构受力逻辑来看，整体采用对称式A型布局，四根主支撑方管从顶部横梁位置向四个方向斜向延伸落地，相邻两根同侧支撑管之间焊接横向连接方管做补强，避免支撑管受侧向力时出现失稳弯折的问题，顶部采用整根通长方管作为承载横梁，所有管材衔接位置都采用满焊工艺处理，焊后打磨焊渣做防锈喷涂即可投入使用，

　　不需要额外做表面高精度处理，适配工业现场粗放的使用环境。安装边界方面，四个支撑脚都采用方形钢板作为落地垫板，垫板与支撑管底端焊接固定，垫板上预留膨胀螺栓安装孔，可直接在硬化水泥地面、钢结构平台面板上做打孔固定，不需要额外做预埋基础，单架的落地投影尺寸适配1.2米至1.8米宽度的工位空间，顶部横梁的离地高度可根据实际使用需求调整管材下料长度，常规适配2米至2.5米的吊挂高度，满足人员站立操作时的工具取放、轻型物料吊挂的高度需求，不会出现碰头或者吊挂高度过低影响作业动线的问题。设计过程中优先考虑了结构的冗余承重能力，常规采用40402mm规格的方管制作时，单架顶部横梁的均匀承重可达到150kg以上，完全满足轻型工具、小型工件、

　　临时布线的承重需求，不会出现过载变形的问题；斜向支撑的角度设置在35度至40度区间，这个角度区间既可以保证支架的侧向稳定性，避免受水平方向推力时出现侧翻，也不会过度放大落地投影尺寸占用过多车间通道空间，适配车间狭窄区域的临时点位搭建需求。和常见的单侧悬臂支架、立式单柱支架相比，这款A型对称支架不需要依托墙面或者现有设备做固定，可独立放置在场地中间位置，四个方向的支撑受力均匀，即使吊挂点位不在横梁正中间，也能通过斜撑的受力分解将载荷传递到四个落地脚，不会出现单侧受力过大导致支架倾斜的问题；所有连接位置都采用刚性焊接连接，没有活动铰接部件，长期使用过程中不需要做铰接点的润滑、紧固件复紧等维护工作，适合在无人定期运维的临时点位长期放置。

　　在实际选型适配过程中，可根据现场的承重需求调整方管的壁厚规格，如果需要吊挂更重的工件，可将主支撑管更换为50503mm的方管，对应落地垫板的厚度也同步提升至5mm以上，避免垫板受压力过大出现弯折；如果是在有防腐需求的户外场景使用，可将管材更换为镀锌方管，焊后对焊口位置做补锌喷漆处理，即可提升户外使用的防锈能力，延长支架的户外使用寿命。这款支架的结构没有复杂的曲面造型，所有零件都是标准型材下料，三维建模过程中只需要按照管材的实际下料尺寸搭建焊件轮廓，调用焊件模块的方管轮廓即可快速生成整体结构，不需要做额外的曲面建模工作，建模效率高，后续出工程图时可直接生成焊件切割清单，方便车间直接按单下料，减少技术人员的绘图工作量。
