MicroUSB接口OTG双接口U盘结构设计

　　这款双接口存储设备的结构设计，核心围绕跨设备数据直连的实际使用需求展开，在常规USB Type-A公头的基础上集成Micro USB公头，无需额外转接线即可实现普通电脑与带OTG功能的移动智能设备之间的数据互通，省去了中转传输的繁琐步骤。从实际应用场景来看，这类存储配件常被用于现场调试时的参数文件快速拷贝，比如工业现场用平板读取检测数据时，不需要携带转接头就能直接把存储设备插在平板的Micro USB接口上，把采集到的日志文件直接拷入设备，也能把预存在U盘里的配置文件直接导入移动终端，适配早期大量采用Micro USB接口的工业手持终端、老旧款智能手机和平板设备，解决不同接口设备间数据传输的配件冗余问题。

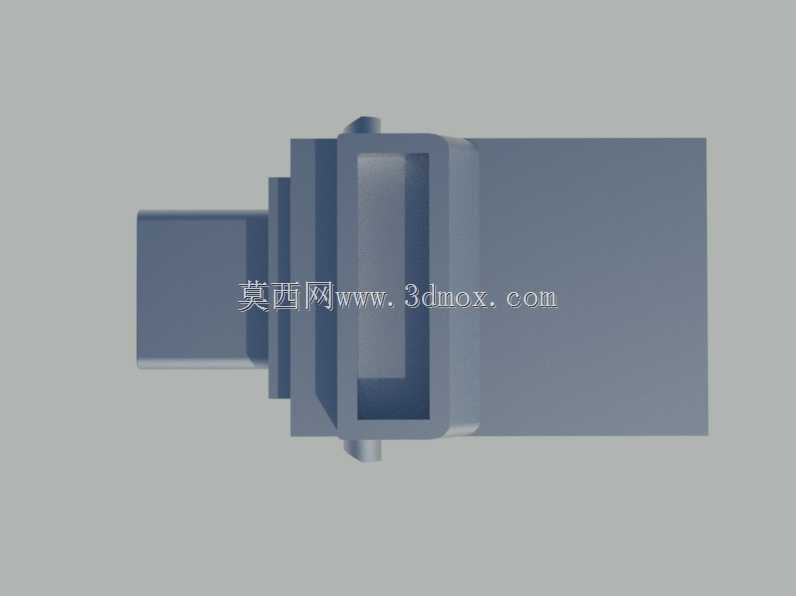

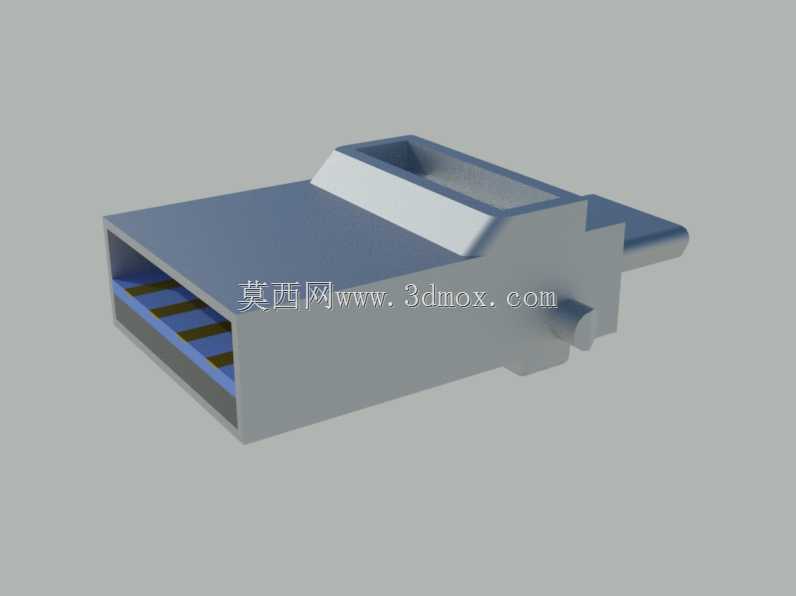

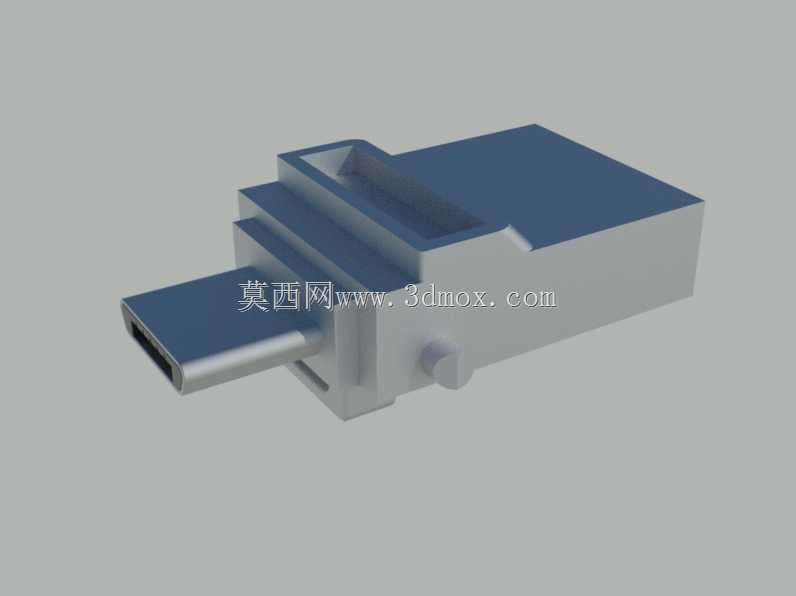

　　从结构设计思路上看，整个外壳采用一体化注塑成型的思路，将两个接口的固定筋位做在壳体内部，避免额外拼接结构带来的装配公差累积，壳体边缘做了0.3mm的圆角过渡，既避免注塑件的锐边缺陷，也能提升插拔时的握持手感。两个接口分别布置在壳体的两端？不对，实际这款结构是将两个接口做在相邻的端面上？不，看模型结构，USB Type-A公头的金属屏蔽壳直接嵌入壳体前端的定位槽内，槽位预留0.1mm的装配间隙，点胶固定后能保证接口插拔时的结构强度，避免多次插拔后接口松动移位。Micro USB接口的金属端子部分做了局部加厚的支撑结构，因为Micro USB接口本身的结构强度弱于标准USB-A接口，日常插拔时容易出现接口掰弯的问题，所以在接口根部的壳体位置做了一圈凸起的防护筋，筋位高度高出接口金属面0.2mm，当接口斜向插入时，防护筋会先接触设备接口端面，避免外力直接作用在接口端子上，提升接口的抗弯折能力。

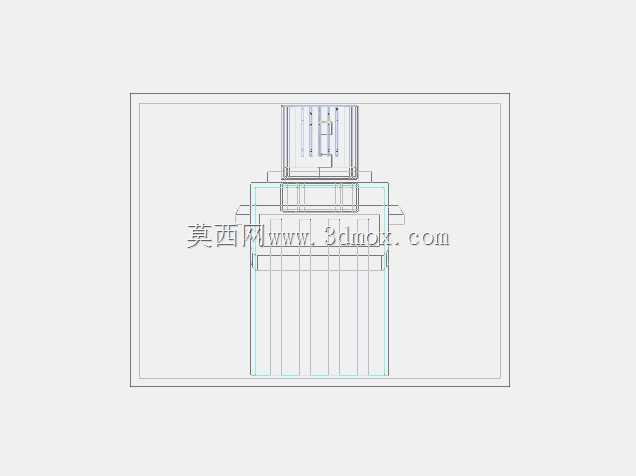

　　外形尺寸方面，整个存储设备的主体壳体宽度控制在18mm，厚度8mm，总长度不含接口部分为35mm，属于紧凑型的设计尺寸，不会因为设备体积过大遮挡相邻的接口位置，比如插在笔记本电脑的USB接口上时，不会挡住旁边的HDMI或者音频接口，插在手机上时也不会因为突出过长影响手持操作。安装边界上，标准USB-A接口的外露长度符合USB-IF规范的12mm±0.2mm要求，插入设备接口后能保证端子完全接触，不会出现接触不良的问题；Micro USB接口的外露长度为6.5mm，同样符合Micro USB接口的尺寸规范，接口两侧的定位凸台尺寸公差控制在±0.05mm，保证插入时的导向顺畅，不会出现卡滞或者插偏的问题。

　　内部结构上，壳体内部预留了PCB板的安装卡槽，卡槽宽度刚好容纳标准厚度1.2mm的存储控制PCB板，PCB板上的闪存芯片和控制芯片布置在板身中间位置，避开两个接口的焊接区域，避免焊接时的高温影响芯片性能。壳体的合模线布置在侧面的中心位置，后续做表面处理时可以通过磨砂工艺遮盖合模线的痕迹，提升外观质感。尾部的挂绳孔做了贯穿式的设计，孔位直径2mm，可以穿入普通的手机挂绳，方便日常携带，避免设备遗失。从实际使用的可靠性角度出发，壳体的壁厚设计为1.5mm，选用常规的ABS注塑材料就能满足日常使用的抗摔要求，1米高度自由跌落至水泥地面时，壳体不会出现开裂，内部PCB板也不会因为冲击出现虚焊问题。接口的金属屏蔽壳采用0.3mm厚的铜材冲压成型，表面镀镍处理，既保证屏蔽效果，也能提升抗氧化能力，延长接口的使用寿命。
