叠层伸缩式传感检测端头结构设计

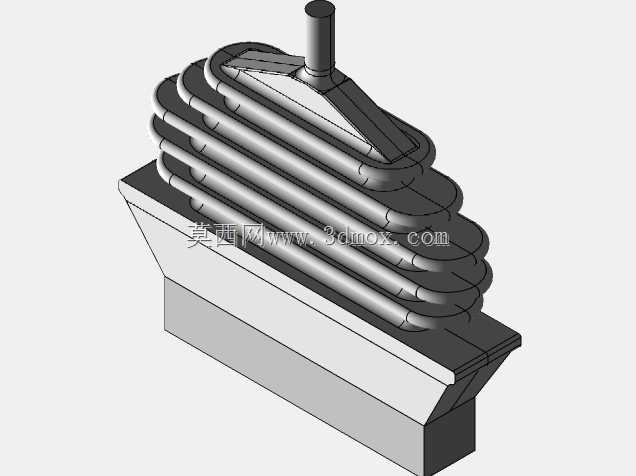

　　该传感端头结构主要面向工业现场非接触式位移、液位检测场景，可适配化工储罐液位监测、自动化生产线工件到位检测、工程机械行程限位反馈等多种工况，作为检测系统的前端采集部件，其结构稳定性直接决定检测信号的输出精度与长期运行可靠性。从结构设计逻辑来看，整体采用下部安装基座+中部叠层伸缩段+上部感应柱的三段式布局，下部基座为带斜度收边的矩形块结构，侧面预留安装贴合面，可直接通过螺栓紧固或胶粘方式固定在设备安装位，安装面的平面度公差控制在0.1mm以内，避免安装倾斜导致感应柱轴线偏移，影响检测信号的接收范围。中部叠层伸缩段采用多层环形嵌套结构，每层壳体之间预留0.2mm的滑动间隙，配合密封胶圈可实现IP65级防护，

　　既可以在受到外力碰撞时产生轴向收缩缓冲，避免内部感应元件受冲击损坏，也能根据实际安装空间的深度差调整整体伸出长度，适配不同安装深度的预留孔位，无需额外定制转接支架。上部感应柱为圆柱形实心结构，外径与最上层叠层壳体的内孔保持0.15mm的配合公差，柱体顶端为信号感应面，表面做抛光处理减少信号反射干扰，柱体根部做圆角过渡避免应力集中，在长期伸缩动作下不会出现根部断裂问题。从安装边界来看，下部基座的矩形轮廓尺寸适配常规M4螺栓的安装孔距，基座高度占整体结构高度的三分之一，保证安装后整体重心落在基座范围内，设备运行产生的振动不会导致端头出现晃动偏移；中部叠层段完全收缩时的整体高度比伸出状态缩短40%，可在狭小安装空间内完成装配，

　　伸出状态下各层叠环之间的卡扣结构可锁定伸出长度，避免运行过程中自行回缩。结构细节上，各层叠环的边缘均做R2圆角处理，既避免装配时划伤操作人员，也能减少灰尘、水汽在接缝处的堆积，降低日常维护的清理难度；基座底部预留走线槽，内部感应元件的信号线可从走线槽引出直接接入后端采集电路，走线槽边缘做翻边处理，避免线材被金属锐边割破造成信号中断。在实际工况适配中，该结构可耐受-20℃到80℃的工作环境温度，叠层段的滑动配合面采用自润滑材质，长期往复伸缩无需额外加注润滑脂，适合在粉尘、轻度油污的工业现场长期使用，不会因为油污附着导致伸缩卡滞。针对检测精度的保障，设计时将感应柱的轴线与基座安装面的垂直度公差控制在0.05mm以内，保证感应面始终正对被检测对象，避免角度偏差导致检测距离出现误差；叠层段的各层壳体采用同轴设计，伸缩过程中感应柱不会出现径向偏移，检测距离的重复定位精度可控制在0.02mm以内，满足高精度检测场景的使用要求。
