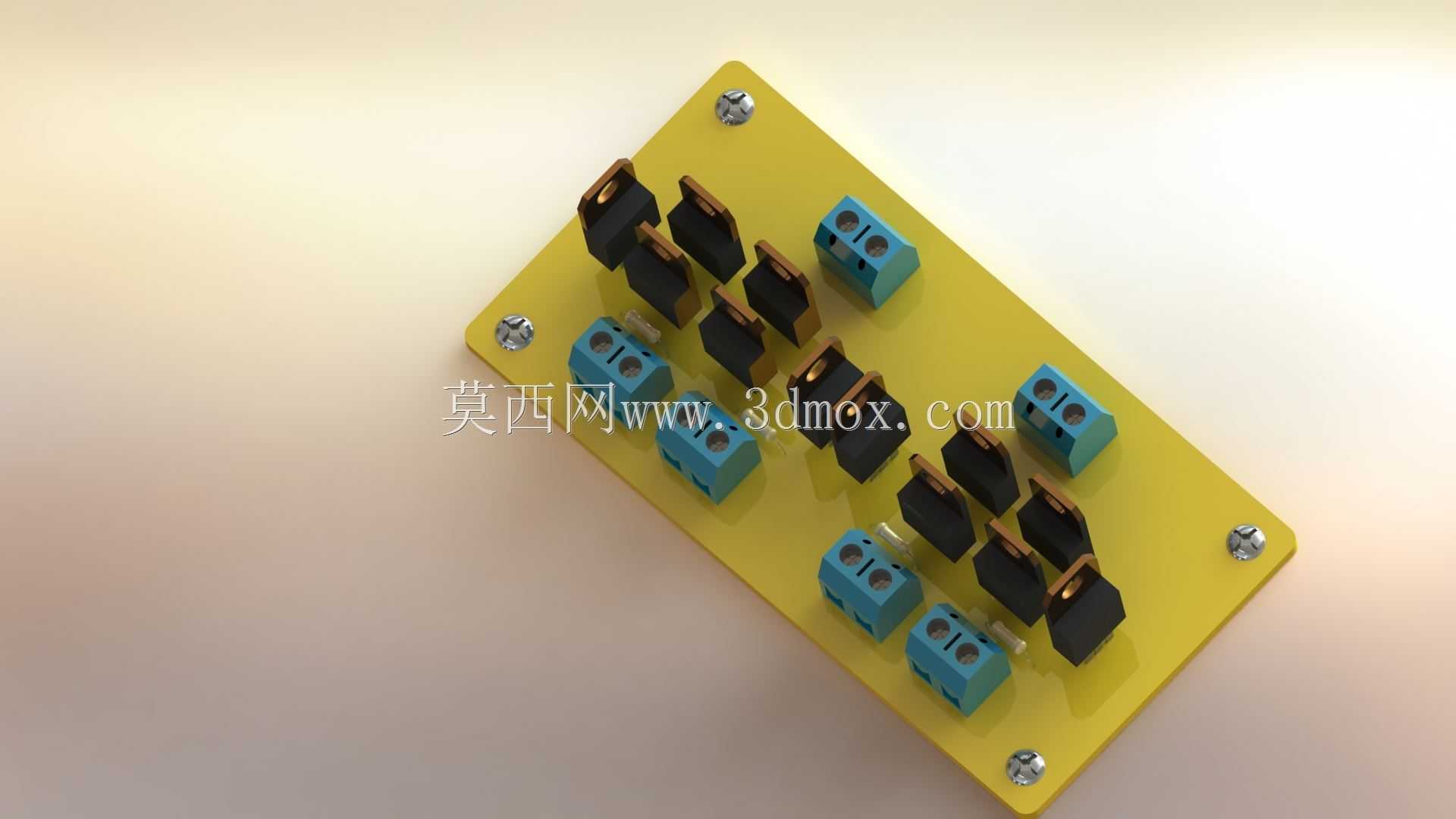

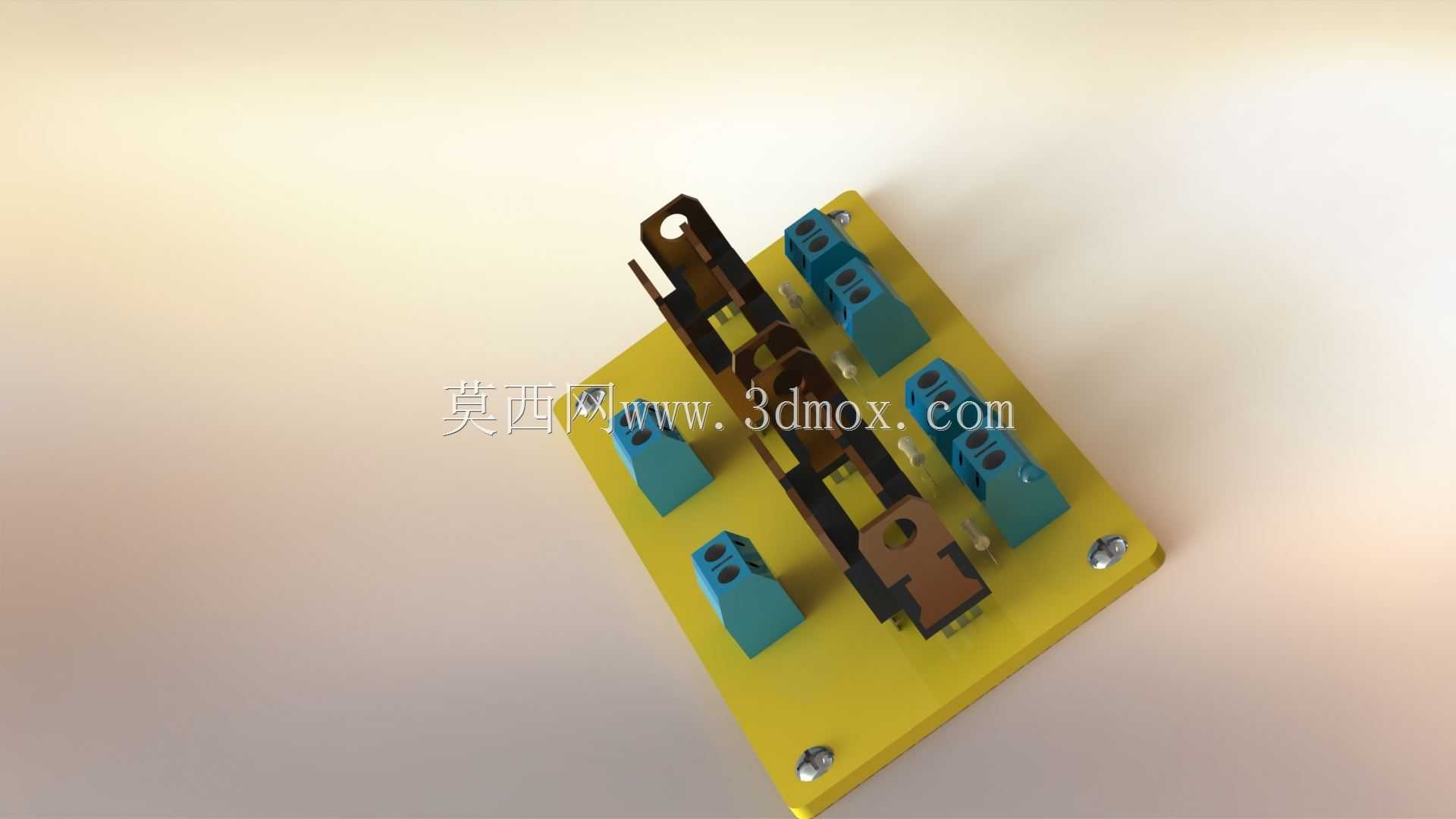

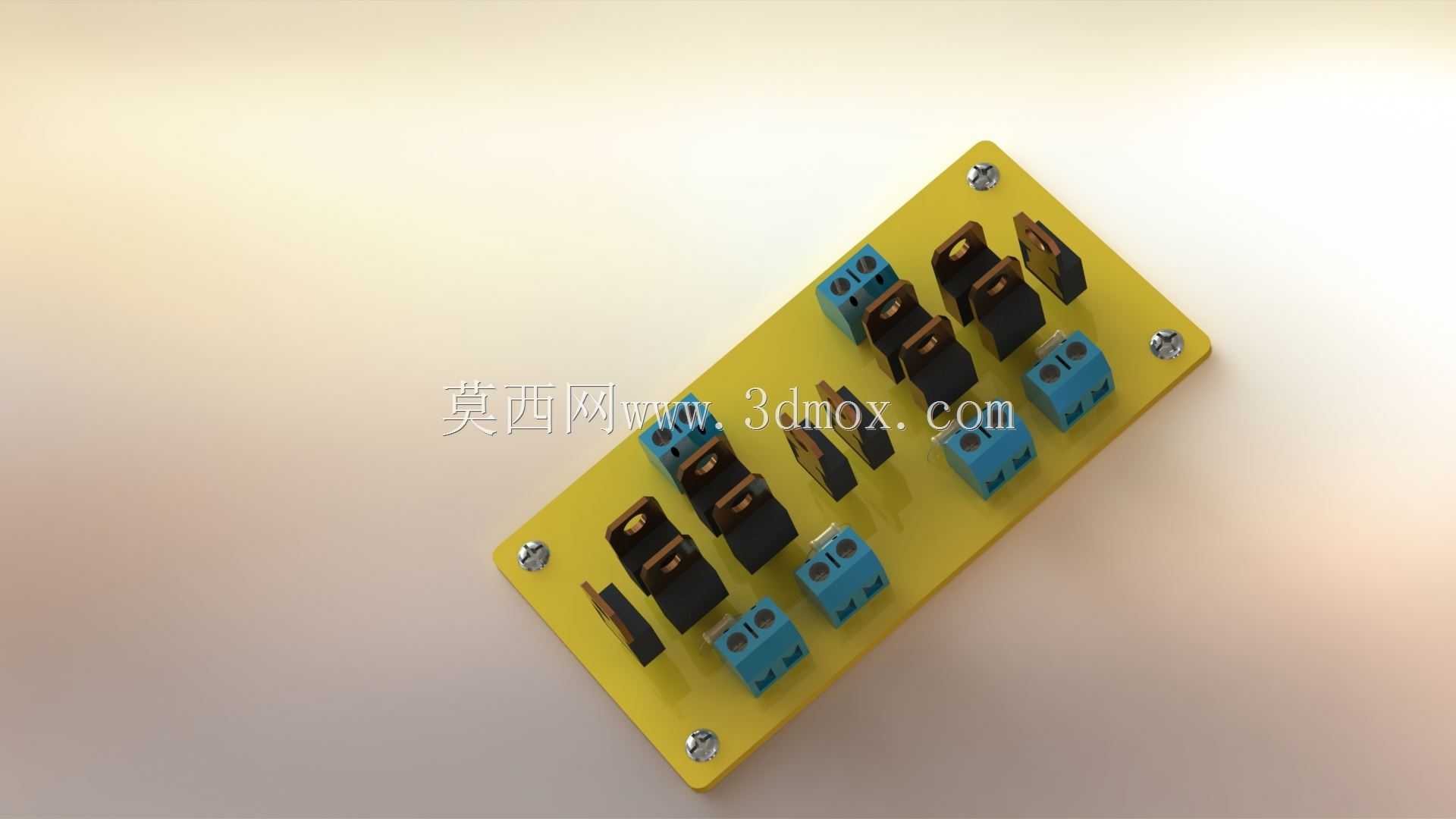

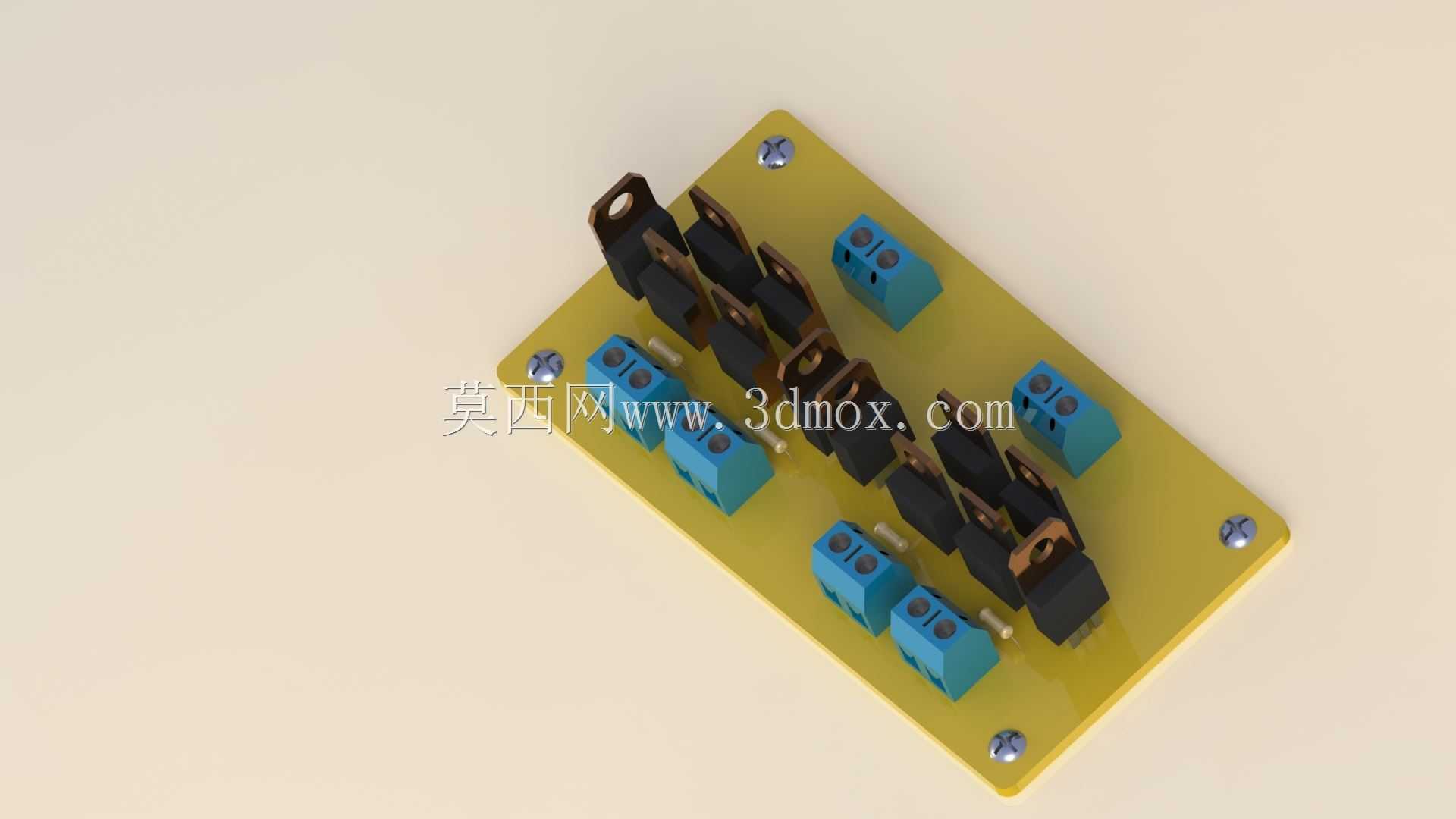

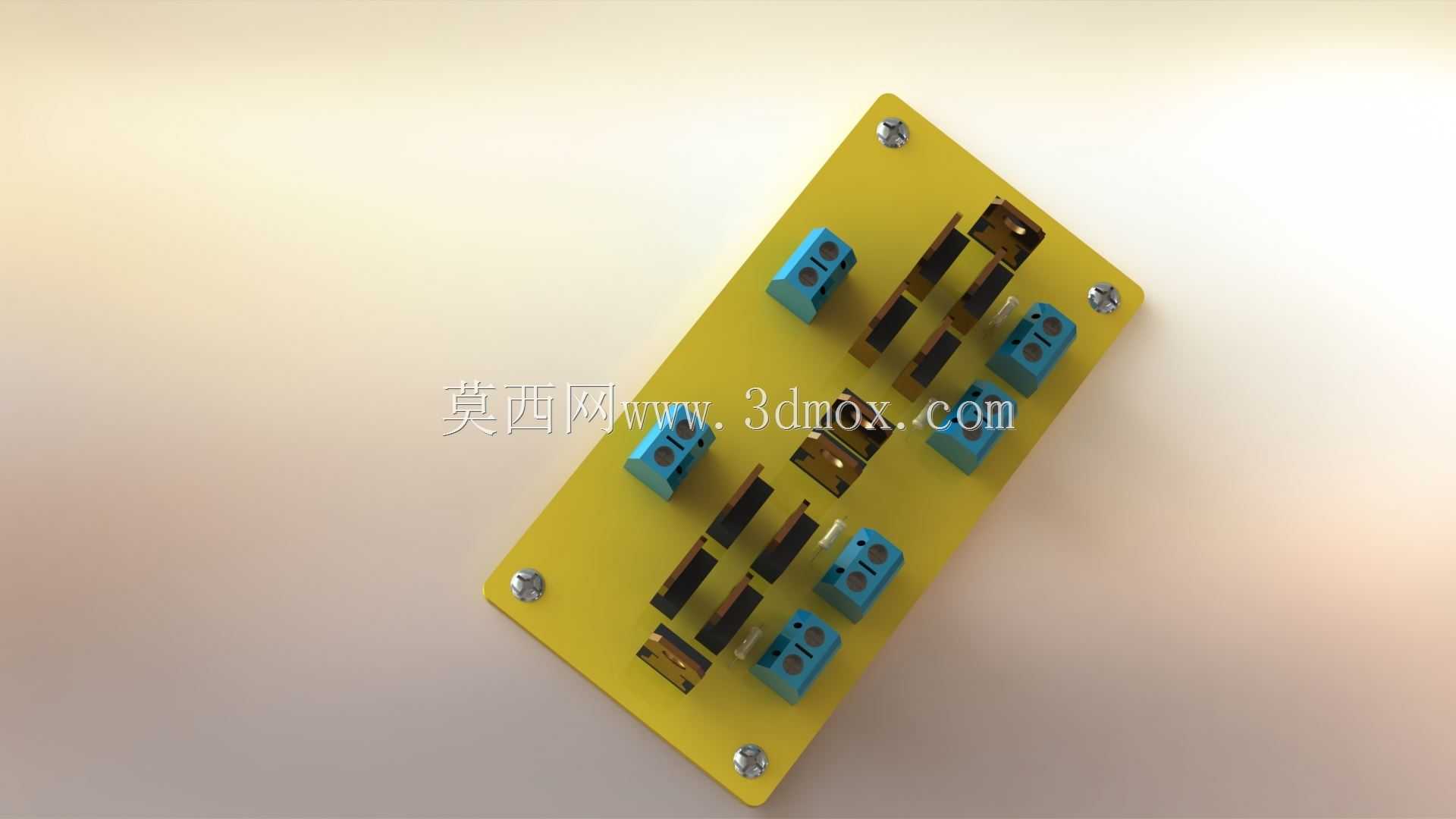

在小型移动机器人、教学实验电子平台的直流电机驱动回路搭建场景中,这类H桥接线基座是承载功率回路接线、固定导电接触片的核心结构件,很多入门级电子制作项目里,新手常因为接线杂乱、导电片固定不牢出现驱动回路接触不良、电机正反转切换卡顿的问题,这个结构的设计恰好针对这类实操痛点做了针对性优化。从实际使用场景来看,这类基座主要适配小功率直流电机的H桥驱动接线需求,常见于教学类机器人套件、学生电子竞赛作品、小型DIY智能车的驱动模块部分,不需要额外定制复杂的PCB固定结构,就能快速完成四路功率接线的规整排布,避免多组接线交叉带来的短路风险。
从功能特性上看,基座上的六组蓝绿色接线端子采用按压式接线结构,单组端子可适配0.5-1.5平方毫米的多股铜芯导线,接线时不需要额外焊接,用螺丝刀按压端子顶部的弹片即可完成导线的固定与拆卸,适合教学场景下频繁改接线路的使用需求。基座中间层的棕色导电接触片采用冲压成型的铜质基材,表面做镀锡防氧化处理,接触片的弯折结构刚好卡入黄色绝缘基座的预留卡槽内,不需要额外打胶或者螺丝固定,就能保证接触片在频繁接线受力时不会出现移位,每片接触片对应两个接线端子的导通回路,刚好匹配H桥电路上下桥臂的接线逻辑,四组接触片分别对应H桥的两个桥臂,可同时实现两台直流电机的正反转驱动接线。
设计思路上,黄色绝缘基座采用玻纤增强环氧树脂板材裁切成型,板材厚度为2mm,兼顾绝缘性能与结构强度,基座四个角预留了M3规格的沉头安装孔,安装孔的中心距为48mm×32mm,可直接通过M3螺丝固定在机器人底盘的亚克力或者铝合金安装面上,沉头孔的深度设计为1.2mm,保证螺丝安装后不会突出基座表面,避免和上层的导电接触片形成短路。基座上的端子安装槽采用等间距排布,相邻端子的中心距为7.62mm,符合通用接线端子的安装尺寸规范,后期如果出现端子损坏,可直接替换同规格的通用接线端子,不需要重新制作整个基座。导电接触片的外形做了多段弯折设计,除了卡入基座卡槽的固定结构外,接触片中间预留了凸起的接触点位,刚好和接线端子内部的弹片形成可靠压接,降低接触电阻,避免大电流通过时出现发热严重的问题。
从安装边界来看,整个基座的外形尺寸为60mm×45mm×12mm,安装时需要在基座下方预留至少3mm的绝缘间隙,避免基座底部的导电部分和安装面的金属结构接触,基座上方需要预留至少15mm的操作空间,方便螺丝刀按压接线端子完成接线操作。接线时需要注意,靠近基座边缘的两组端子对应电源正负极的输入接线,中间的四组端子对应两台电机的输出接线,接线完成后可在裸露的导电接触片上方贴一层透明聚酰亚胺绝缘胶带,避免实验过程中金属碎屑掉落造成桥臂短路。这类结构在建模时需要重点关注接线端子卡槽的公差配合,卡槽的宽度尺寸要比接线端子的安装脚宽度大0.1mm,保证端子可以顺利卡入同时不会出现明显松动,导电接触片的弯折角度需要控制在90°±0.5°,避免接触片安装后出现高低不平,导致和端子弹片接触不良。基座上的安装孔位置需要和常用的小型机器人底盘安装孔位匹配,降低用户的二次加工难度,整个结构没有复杂的曲面特征,所有特征都采用拉伸、切除、冲压折弯等常规加工工艺即可实现,不管是3D打印打样还是小批量板材裁切加工都能快速实现,非常适合电子教学类项目的快速迭代制作。
